DOI:10.1007/s10856-020-06411-8

本研究旨在通过长纤维增强热塑性塑料（LFT）技术构建组织工程支架，从而开发动脉支架。实验方法结合了纤维、LFT技术和静电纺丝技术。首先，通过LFT技术将可生物降解的聚乙烯醇纱线加捻并涂覆在聚己内酯/聚乙二醇混合物中。接下来，采用纬编和热处理来构建支架结构，然后静电纺丝聚环氧乙烷（PEO）以涂覆支架。对组织工程支架的形态、力学和生物学特性进行了评估。测试结果表明，使用LFT技术可保留长丝的柔软性，从而有利于后续的纬编工艺。共混物的涂覆和PEO的静电纺丝对组织工程支架具有积极的影响，其抗拉强度为59.93N和抗压强度为6.10N，此外，支架的体外降解是一个稳定的过程。水接触角为20.33°，细胞24h内的存活率超过80％。所制备的组织工程支架是动脉支架的良好候选材料。

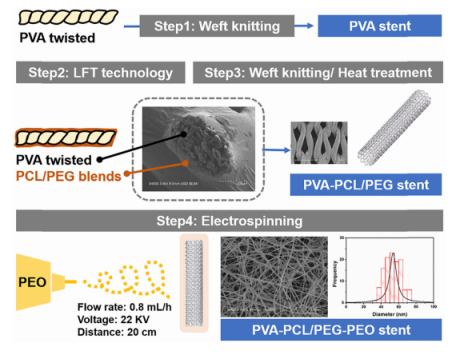

图1.组织工程支架的制备流程图

图2.a）使用长纤维增强热塑性塑料（LFT）技术之前和b）之后，聚乙烯醇（PVA）纱线的形态。c）组织工程支架的延展性和d）形状保持

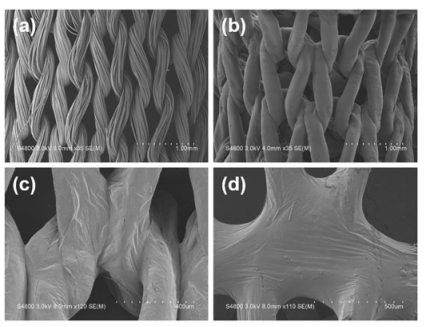

图3.a）LFT技术之前和b）之后以及c）热处理之前和b）之后组织工程支架的形成

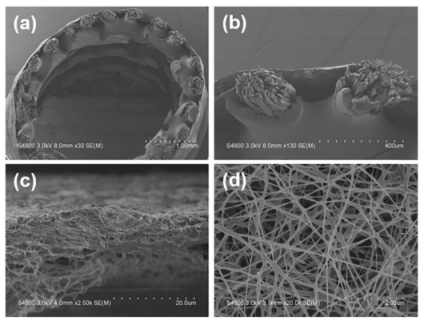

图4.a）PVA-聚己内酯（PCL）/聚乙二醇（PEG）-聚（环氧乙烷）（PEO）支架的形态，其中b）是放大图，c）和d）是静电纺丝的微观结构

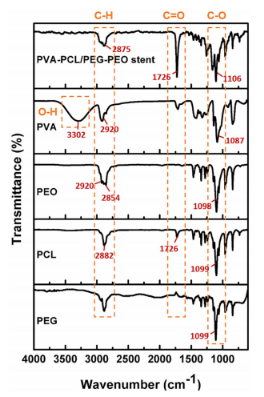

图5.组织工程支架的傅立叶变换红外光谱

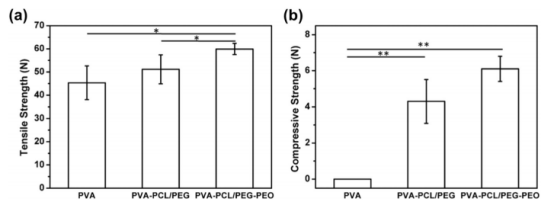

图6.组织工程支架的拉伸强度和抗压强度。（*p<0.05，**p<0.01）

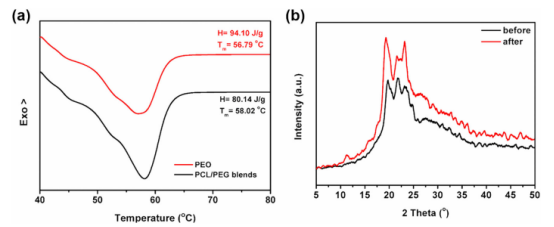

图7.a）PVA-PCL/PEG支架的差示扫描量热分析及其b）热处理前后的X射线衍射曲线

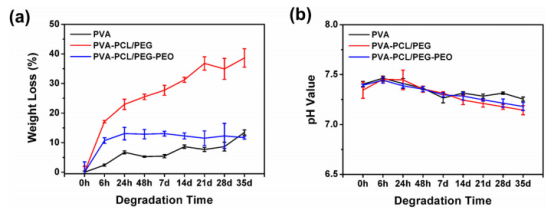

图8.a）组织工程支架的体外降解和b）pH值

图9.组织工程支架分解后的形态学观察

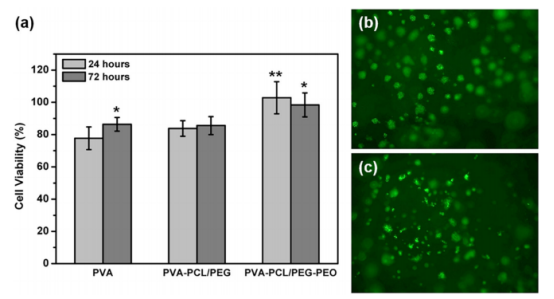

图10.a）组织工程支架的细胞存活率，以及b）24h和c）72h后PVA-PCL/PEG-PEO支架的荧光显微图像（*p<0.05，**p<0.01）

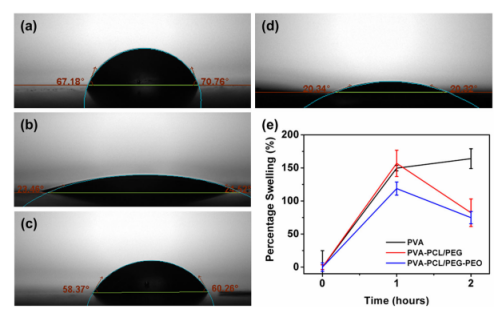

图11.a）PCL，b）PEG，c）PCL/PEG和d）PCL/PEG-PEO的水接触角。e）支架的吸水率
