DOI:10.1016/j.jiec.2020.11.001

近年来，人们采取了各式各样的方法以成功地再生组织或器官。其中一种方法是设计可模拟组织和器官自然环境的生物工程支架。本研究旨在探讨由静电纺丝工艺制备的嵌入骨脱细胞外基质（bdECM）的PCL基纤维支架的功效。众所周知，电纺纤维可模仿天然ECM的结构，而bdECM可为人间充质干细胞的粘附和分化提供丰富的环境。研究发现，bdECM颗粒对支架的表面特性，如润湿性、吸水性和表面粗糙度有着很大的影响。此外，深入研究了bdECM含量对细胞粘附的影响。结果表明，支架中bdECM含量增加，细胞粘附和增殖增强。此外，ALP活性、钙沉积和基因表达结果表明，bdECM颗粒对成骨分化具有显著影响。本研究证实了bdECM/PCL支架的可行性，该支架可以作为一种潜在的生物医用硬组织再生装置。

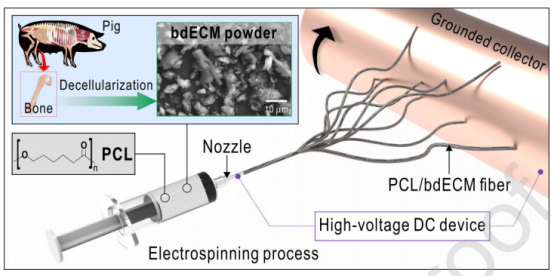

图1.使用静电纺丝法制备PCL/bdECM支架。

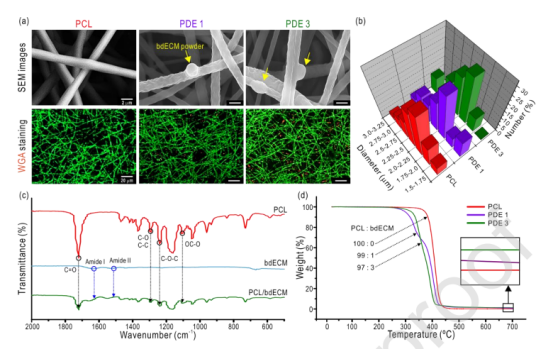

图2.（a）支架的SEM和WGA染色图像。（b）支架的纤维直径结果。（c）支架的FTIR和（d）TGA结果。

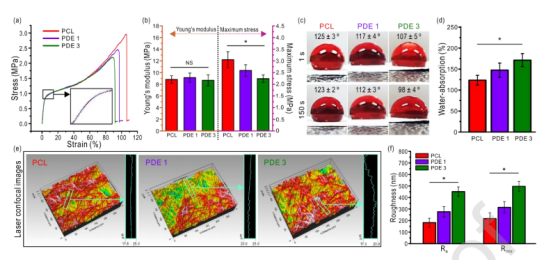

图3.拉伸试验结果包括（a）应力-应变曲线和（b）杨氏模量/最大应力。（c）支架的接触角测量和（d）吸水能力结果。（e）支架的激光共聚焦图像和相应的（f）表面粗糙度结果。

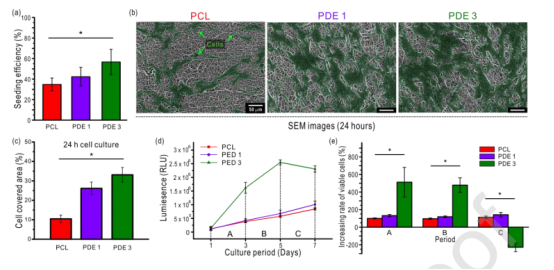

图4.（a）细胞培养4小时后的细胞接种效率。（b）24小时后支架上细胞的SEM图像。（c）24小时后细胞覆盖的总面积。（d）培养1、3、5和7天后的MTT测定结果，（e）每个培养期（A，B和C）支架的细胞增殖速率。

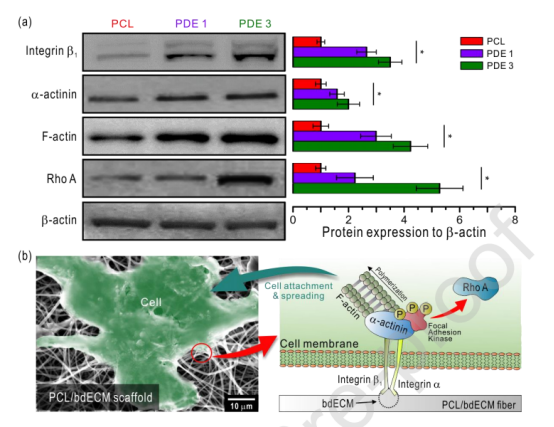

图5.（a）细胞粘附相关蛋白的蛋白质印迹结果。（b）hMSCs在PDE3支架上的细胞粘附机制。

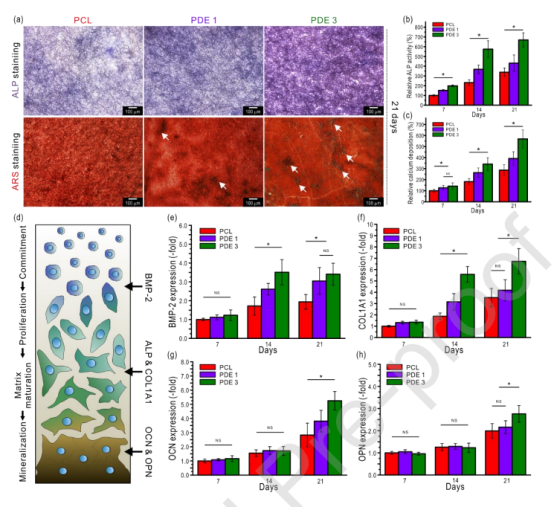

图6.（a）细胞培养21天后的ALP和ARS染色结果。7、14和21天后，支架上细胞的相对（b）ALP活性和（c）矿化作用。（白色箭头表示矿化的结节）。（d）图示显示了hMSCs从生长到分化的四个阶段。7、14和21天后，（e）BMP-2，（f）COL1A1，（g）OCN和（h）OPN的基因表达结果。
