DOI:10.1016/j.matlet.2020.128968

醋酸纤维素（CA）纳米纤维的静电纺丝通常面临着与选择混合溶剂体系以制备连续纺丝溶液相关的问题。这项研究开发了一种改进的静电纺丝方法，称为双浴浸渍静电纺丝（I-ESP），用于制备具有不同形态的CA纳米纤维。在优化的工艺条件下，以N，N-二甲基甲酰胺（DMF）为溶剂，双浴I-ESP能够高效地制备出光滑、均匀的CA纳米纤维。通过使用聚乙烯吡咯烷酮（PVP）作为相分离促进剂，可以实现纳米纤维从光滑表面到多孔表面的形态变化。双浴I-ESP为CA纳米纤维的形态定制提供了一个新的视角，从而为拓展CA纳米纤维的用途开辟了新的途径。

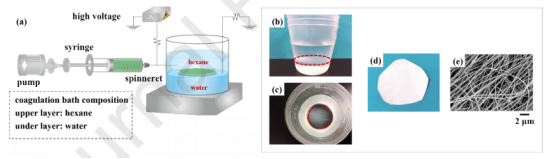

图1.双浴I-ESP装置的示意图（a），在己烷和水的界面处收集的CA纳米纤维垫的数码照片（b，c），直径约3.5厘米的CA纳米纤维垫（d），以及纳米纤维垫的SEM显微照片（e）。

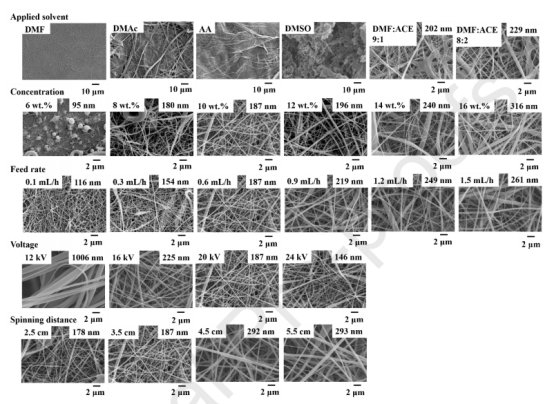

图2.通过双浴I-ESP制备的CA纤维的SEM显微照片。（左上角依次显示了所施加的不同溶剂，纺丝溶液浓度和工艺条件的变化；纤维的平均直径标记在右上方。）

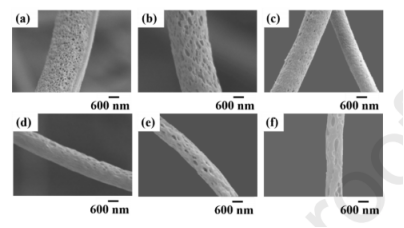

图3.聚合物浓度固定为18wt％，PVP浓度为4wt％（a），6wt％（b），8wt％（c），9wt％（d），10wt％（e）和12wt％（f），在20kV的电压，3.5cm的静电纺丝距离和0.6mL/h的进料速度下纺制的CA/PVP纤维的SEM显微照片。
