400-8910-119
首页 > 综合资讯 > 学术快讯 > 详情
Polym. Adv. Technol.:含壳聚糖和胶原蛋白的高度多孔聚丙交酯基复合材料的研究
2020/10/27 11:30:34 易丝帮

DOI: 10.1002/pat.5136

研究者对组织工程领域日益浓厚的兴趣促进了生物材料的发展。天然细胞外基质结构(ECM)的重建进一步拓宽了聚合物支架的应用范围。在当前工作中,研究者提出了一种将静电纺丝和冻干技术相结合的方法,在聚L-丙交酯纤维基质和天然生物填料(胶原蛋白和壳聚糖)的基础上制备具有ECM样形态的材料。研究了所开发生物材料的形态、力学性能和亲水性。胶原填料的引入使复合材料的强度和杨氏模量分别提高了190%和80%。含壳聚糖的材料的相同特性分别增加了430%和340%。其对应参数超过了胶原蛋白,这是由于壳聚糖更好地渗透到纤维基质中,从而形成了渗滤网络。此外,本研究还指出了提高材料润湿性的可能性。

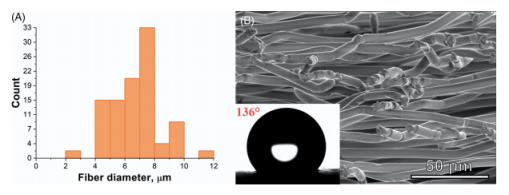

图1.纯聚L-丙交酯纤维的(A)直径分布和(B)形态(SEM图像);插图为材料表面上的水滴照片[颜色图可在wileyonlinelibrary.com上查看]



图2.SEM图像显示了含壳聚糖((A)0.1wt%,(C)0.5wt%,(E)1.0wt%)和胶原蛋白((B)0.1wt%,(D)0.5wt%,(F)1.0wt%)的复合物的形态;比例尺为50μm;插图为复合材料表面上的水滴照片[颜色图可在wileyonlinelibrary.com上查看]

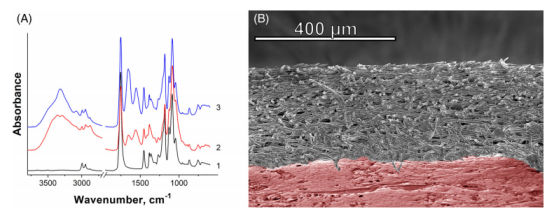

图3.(A)(1)纯聚L-丙交酯以及含(2)壳聚糖和(3)胶原的复合材料的红外光谱(B),复合材料在用1wt%胶原溶液浸渍后的SEM图像[颜色图可在wileyonlinelibrary.com上查看]

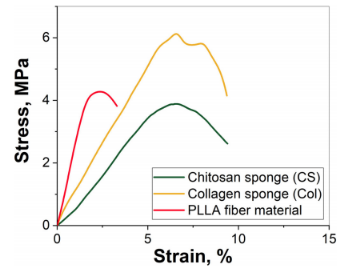

图4.拉伸试验中单体材料的变形曲线[颜色图可在wileyonlinelibrary.com上查看]

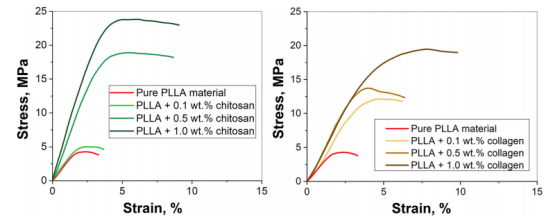

图5.拉伸试验中复合材料的变形曲线[颜色图可在wileyonlinelibrary.com上查看]


网友评论 请遵循相关法律法规,理性发言
回复
查看更多回复
热门排行
1
近日,研究者用取向和随机排列的聚己内酯(PCL)或聚l乳酸(PLLA)纤维制成了电纺丝神经导管。引导桥接了一个10mm大鼠坐骨神经缺损,并在选定的组中添加了一个来自自体间质血管分数(SVF)的细胞移植。
2
南渡北归育人杰,青春百年再出发。2019年10月17日,南开大学将迎来建校百年华诞。百年来,无数人与南开相遇,或在这里经历成长,或在这里奉献韶华,抑或只是在人生的旅途中遇到一个南开人。

分享

为了更好的浏览体验,请使用谷歌,360极速,火狐或Edge浏览器
