DOI:10.1088/1361-6528/abbb4d
鉴于钾资源丰富且成本低廉,钾离子电池(KIBs)逐渐成为大规模能量存储和转换系统中锂离子电池的替代品。然而,由于缺乏适用于大K+的可逆调节负极,限制了KIBs的应用。在本研究中,通过可扩展且简易的静电纺丝法制备了多孔Sb-石墨烯-碳(Sb-G-C)纳米纤维。作为一种尝试,将由纳米纤维编织的柔性垫作为KIBs的无粘合剂负极材料,其具有较好的循环寿命(在100 mA g-1下循环100次后为204.95 mAh g-1),以及出色的倍率性能(在1 A g-1时为120.83 mAh g-1)。Sb-G-C负极的优异性能可归因于分散的石墨烯,其增强了对体积变化的耐受性,并促进了电子传输,从而显示出良好的循环性能和倍率性能。此外,由Sb-G-C一维多孔纳米结构产生的非本征假电容也提高了K+的存储容量。上述结果为未来高性能KIBs的相关研究铺平了道路。

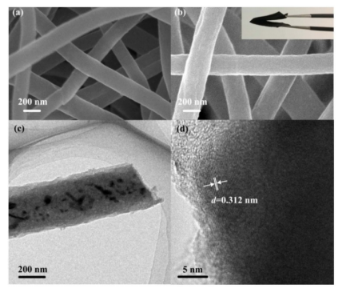

图1.(a)Sb-C和(b)Sb-G-C的SEM图像(插图:展示柔性的数字照片),(c)Sb-G-C的TEM和(d)HRTEM图像。

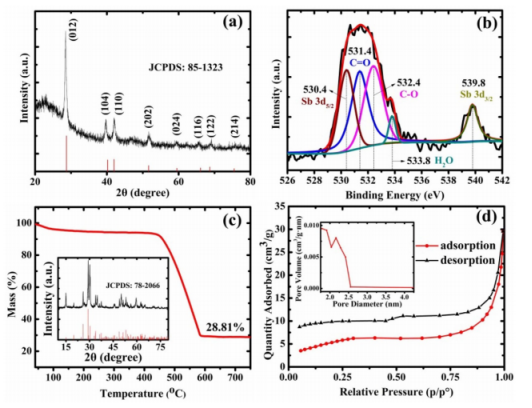

图2.(a)XRD图,(b)Sb 3d的XPS结果,(c)在空气中从40℃到800℃的TG分析(插图:燃烧产物的XRD图),以及(d)Sb-G-C的氮气吸附/解吸等温线(插图:孔径分布)。

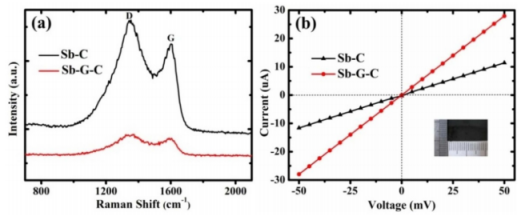

图3.(a)Sb-C和Sb-G-C纳米纤维的拉曼光谱,以及(b)电导率测试。

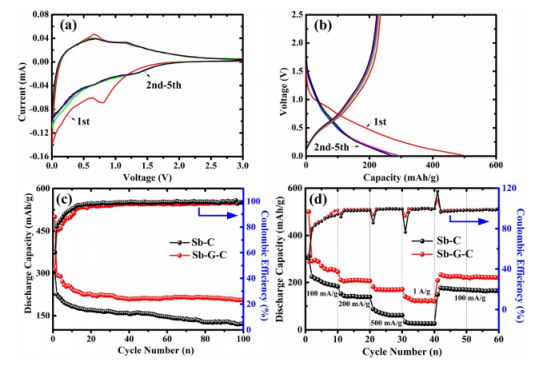

图4.(a)Sb-G-C在0.1 mV s-1下的CV曲线和(b)在100 mA g-1下的恒电流充电/放电曲线;(c)Sb-C和Sb-G-C电极的循环性能,以及(d)倍率容量。

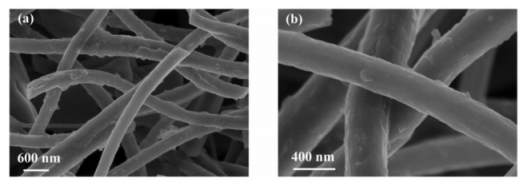

图5.Sb-G-C电极经过200次循环后的SEM图像。

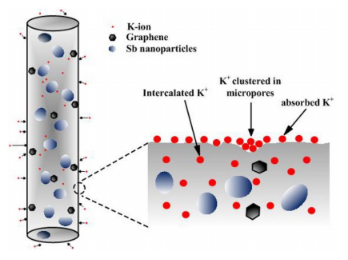

图6.Sb-G-C纳米纤维的混合K+储存机理示意图。

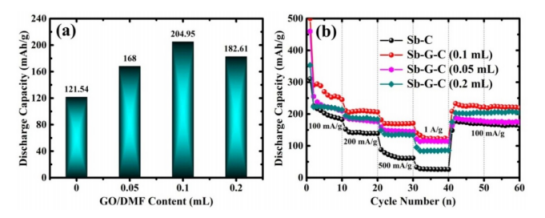

图7.(a)不同石墨烯浓度的Sb-G-C复合材料100个循环后的放电容量和(b)倍率性能的电化学性能比较。
