DOI: 10.1002/pen.25520

聚苯硫醚（PPS）纳米纤维在高温除尘、高温油水分离、辐射防护等领域具有广阔的应用前景。PPS纳米纤维是通过熔体微分静电纺丝法制备的，不含任何添加剂，保证了PPS纤维的优异性能。本工作系统研究了纺丝参数（纺丝电压，纺丝距离，纺丝温度）对PPS纤维形态的影响，在最佳条件下（纺丝距离为6mm，温度为310℃和纺丝电压为35kV）制备出平均直径为1.28μm的PPS纤维。分析了纺丝电压对纤维结晶度和热稳定性的影响。最后，比较了商用防尘滤袋和相同重量的PPS纤维的过滤效率。结果表明，所得的PPS纤维在186 g/cm2时，过滤效率高达99.95％。这项研究旨在为静电纺丝聚苯硫醚纳米纤维的绿色工业制备和应用提供新的见解。

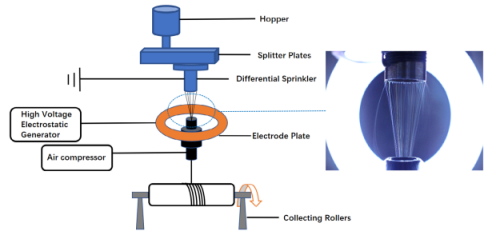

图1.PMDES设备的示意图。PMDES，聚合物熔体微分静电纺丝[颜色图可在wileyonlinelibrary.com上查看]

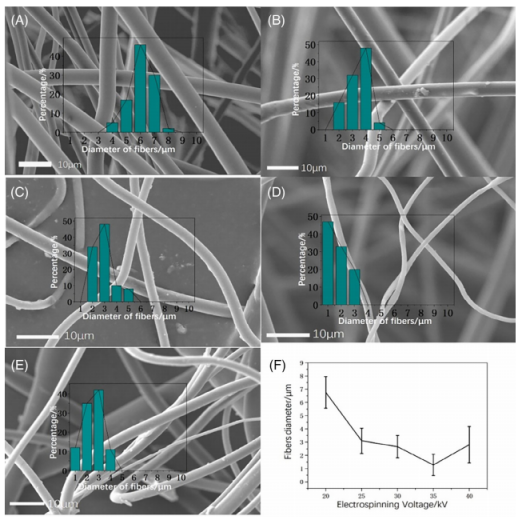

图2.在不同电压下制备的纤维的形态。A，20kV，B，25kV，C，30kV，D，35kV，E，40kV（F）：纤维直径随纺丝电压的变化而变化[颜色图可在wileyonlinelibrary.com上查看]

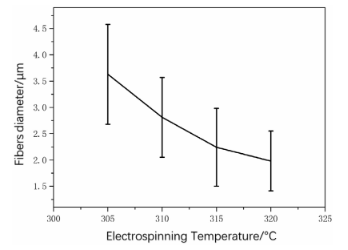

图3.纺丝温度对平均纤维直径的影响

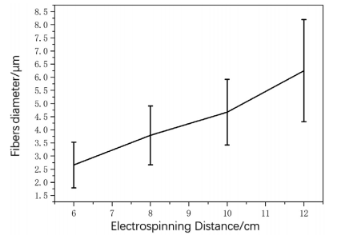

图4.纺丝距离对平均纤维直径的影响

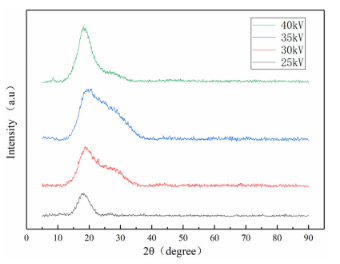

图5.在不同电压下制备的纤维的XRD图[颜色图可在wileyonlinelibrary.com上查看]

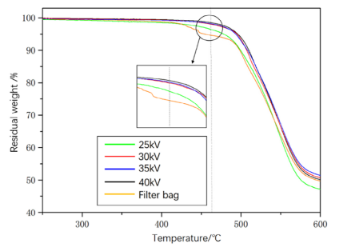

图6.在不同电压下制备的纤维和商用滤袋的TGA图[颜色图可在wileyonlinelibrary.com上查看]

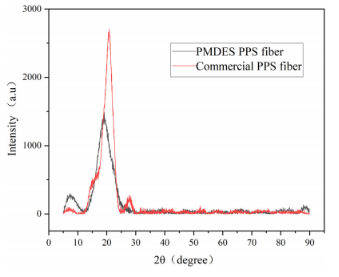

图7.商用PPS纤维和PMDES PPS纤维的XRD衍射图。PMDES，聚合物熔体微分静电纺丝；PPS，聚苯硫醚[颜色图可在wileyonlinelibrary.com上查看]

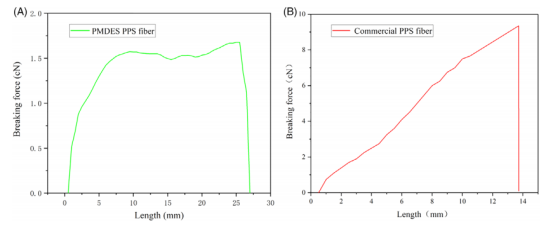

图8.（A）PMDES PPS纤维和（B）商业PPS纤维的长度-强度曲线。PMDES，聚合物熔体微分静电纺丝；PPS，聚苯硫醚[颜色图可在wileyonlinelibrary.com上查看]

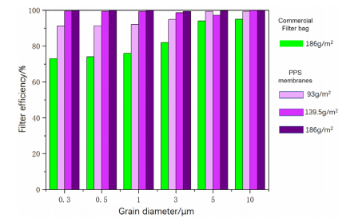

图9.纤维膜的过滤效率[颜色图可在wileyonlinelibrary.com上查看]
