DOI:10.1016/j.molliq.2020.114575

近几十年来，伤口敷料已从简单的纱布演变成经过精心设计的功能性材料，可促进伤口愈合并消除危及伤口部位的细菌感染。随着多重耐药菌株数量的不断增加，受伤区域内细菌的过度生长构成了病情加重的风险。纳米颗粒具有显著的抗菌性能，因此将它们掺入生物相容性基质中，可以制备出有效的抗菌伤口敷料。静电纺丝技术可以很容易地将纳米颗粒掺入纤维聚合物网中。除纳米颗粒外，静电纺丝还可以同时封装小分子，从而形成具有抗菌和消炎和/或镇痛特性的纳米复合材料网。在本文中，研究者提出了一种在聚琥珀酰亚胺（PSI）和小分子药物（扑热息痛）存在下一步合成银纳米颗粒（AgNP）的方法，然后制备出抗菌伤口敷料系统。对含AgNP的胶体体系和网状结构进行了深入的表征。结果表明，PSI和扑热息痛的稳定作用促进了单分散胶体体系的形成。力学研究证实了银纳米颗粒的增强作用，抗菌评估证明了其适用性。药物释放测定显示延长的三步释放动力学。

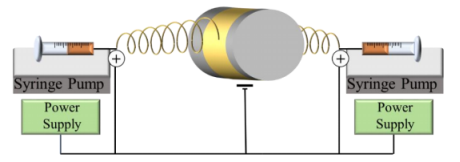

图1.用于制备纳米纤维网的两针静电纺丝装置。

图2.用于机械测试的样品制备：a）方框代表从电纺网切下的样品（箭头表示圆柱形收集器的旋转方向），b）负荷下的样品。

图3.PSI合成和随后的银纳米粒子合成的示意图。

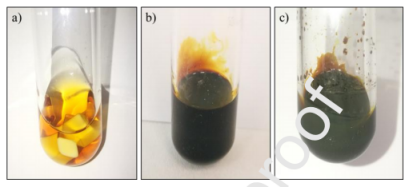

图4.合成混合物的颜色：a）PSI/DMF溶液，b）72小时后PSI/DMF和0.1g AgClO4反应混合物，c）72小时后PSI/DMF、0.1g AgClO4和50mg扑热息痛。

图5.扑热息痛对银纳米粒子性能的影响：a）多分散指数（PDI）和z平均值，b）粒度和c）基于强度的粒径分布。

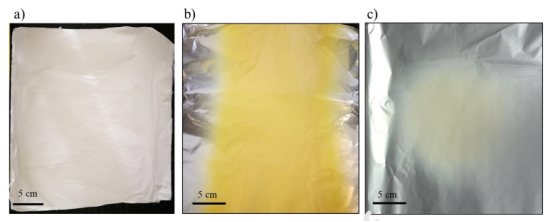

图6.a）PSI网格，b）具有良好DLS结果的AgNP/APAP/PSI网的特征黄色，c）具有不良DLS结果的AgNP/APAP/PSI网的特征黄色。

图7.AgNP/PSI和AgNP/APAP/PSI复合网的SEM显微照片。

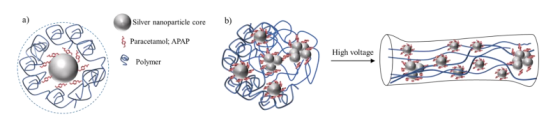

图8.a）在胶态下测得的粒径示意图，b）电纺丝过程中颗粒和纤维的重排。

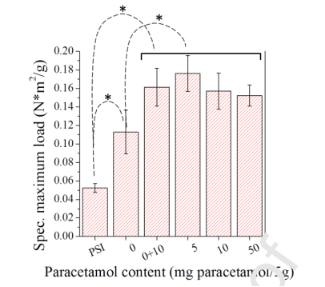

图9.最大比负荷与扑热息痛含量的函数关系；*表示样品之间的显著差异（p<0.05）。

图10.a）采用Kirby-Bauer或圆盘扩散法对PSI膜进行试验，b）电纺网内银纳米颗粒的抗菌面积，（c）最有效的样品：5mg/5g APAP网和d）最无效的样品：50mg/5g APAP网中细菌菌株的扩散区域。

图11.所选样品的释放动力学：a）前3小时，b）7天。
