DOI: 10.1149/1945-7111/abba60

采用静电纺丝法合成了钴-沸石咪唑骨架（Co-ZIF）微纤维，用于定量测定核黄素（RF）。通过静电吸引，钴离子均匀分布在ZIF表面上。晶态钴离子与ZIFs相互连接，这使Co-ZIF具有强结合的四面体结构，从而提高了复合材料的稳定性。循环伏安曲线表明，电极具有出色的催化性能，线性图证明了RF界面电子转移到Co-ZIF微纤维修饰的GCE表面。有趣的是，通过方波伏安（SWV）技术在81nM的低检测限下，在100nM到1mM的线性范围内可选择性地测定RF。所研制的RF传感器对其他电活性物质具有抗干扰能力，并且已成功应用于检测实际样本中的RF，效果良好。

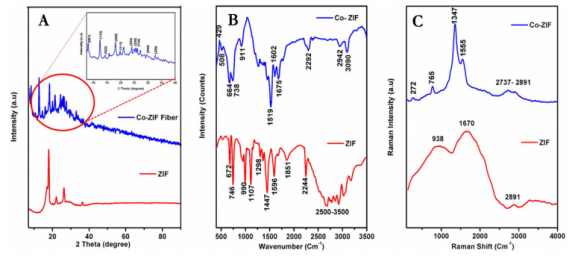

图1.合成的ZIF和Co-ZIF微纤维样品的（A）XRD，（B）FT-IR和（C）拉曼光谱。

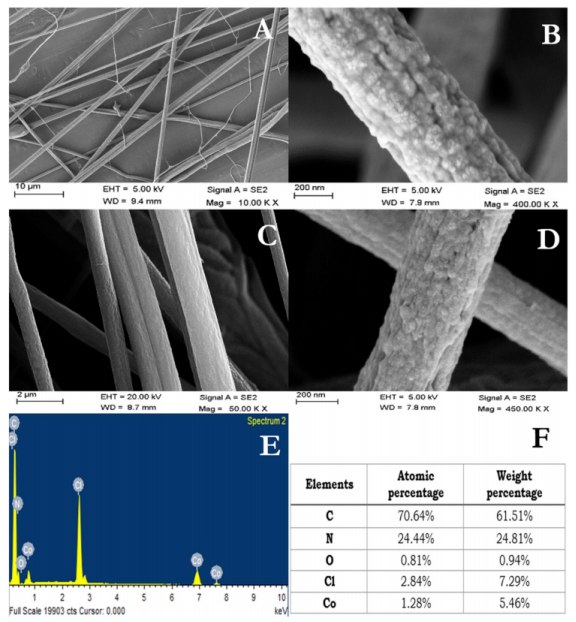

图2.（A）–（D）Co-ZIF超细纤维的低倍和高倍放大FE-SEM图像，（E）-（F）Co-ZIF超细纤维的EDS及其元素原子和重量百分比。

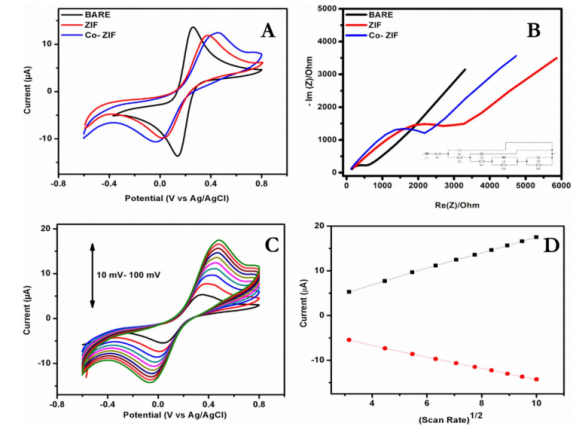

图3.（A）修饰的GCE的CV行为，（B）修饰的GCE的EIS行为（插图：等效电路），（C）Co-ZIF微纤维修饰GCE的扫描速率，以及（D）当0.1M KCl溶液中存在1mM[Fe（CN）6]3-/4-时，使用Co-ZIF微纤维修饰GCE的扫描速率测得的线性范围图。

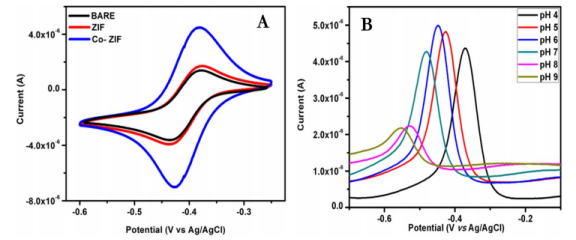

图4.（A）在含PBS（pH6）的100μM RF中裸露和修饰的GCE的CV，以及（B）使用SWV测定在不同pH的PBS中Co-ZIF微纤维修饰GCE的CV。

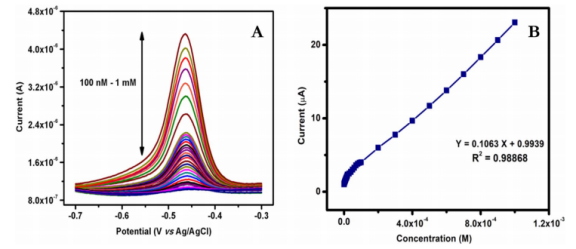

图5.（A）使用方波伏安法在pH6下测定Co-ZIF微纤维修饰GCE在100nM-1mM不同分析物溶液（核黄素）中的灵敏度，以及（B）Co-ZIF微纤维修饰GCE在100nM-1mM分析物溶液中的线性图。

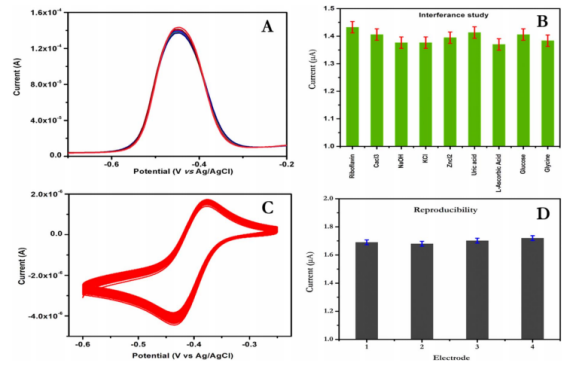

图6.使用（A）SWV，（B）条形图RSD％对Co-ZIF微纤维修饰GCE进行干扰研究。（C）Co-ZIF微纤维修饰GCE的循环稳定性和（D）Co-ZIF微纤维修饰不同电极的重现性。
