DOI:10.1016/j.jallcom.2020.157339
为了调节介孔WO3纳米纤维的孔隙率和氧空位,开发了一种结合不同加热速率的简便静电纺丝技术。WO3的孔隙率随加热速率的增加而逐渐增大,直至10℃/min后孔隙率降低,这是由于破坏了WO3纤维状结构。因此,加热速率为10℃/min的WO3纳米纤维(WO3-10)具有最大的孔径和表面积。同时,随着加热速率的提高,有机聚合物在较高的加热速率下快速分解时,由于局部氧分压降低,氧空位浓度明显增加。因此,WO3的低温NO2传感性能可通过加热速率进行调节。WO3-10纳米纤维的传感性能最佳,在90℃下对3ppm NO2表现出最高的响应(101.3)和最短的响应时间(125s)/恢复时间(231s)。这些优异的传感特性归因于WO3-10纳米纤维的高孔隙率、高氧空位浓度和高表面积,其对表面O2-物种和NO2气体分子的气体扩散系数较高,吸收能力较强。
图1.(a)在不同加热速率下WO3样品的XRD图和(b)尺寸分布。

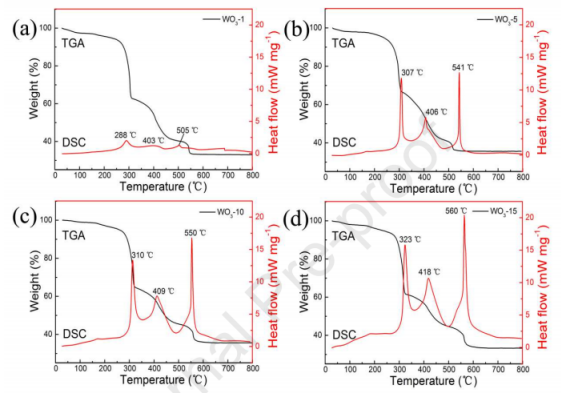

图2.PVP/W前体复合纳米纤维在不同加热速率下的TGA和DSC曲线:(a)1℃/min,(b)5℃/min,(c)10℃/min,(d)15℃/min。

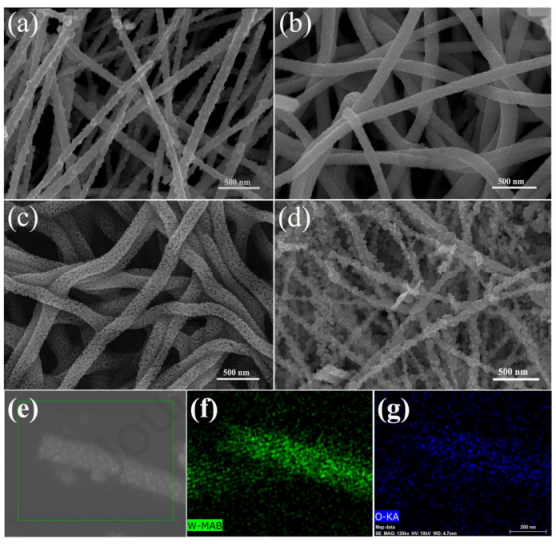

图3.多孔WO3纳米纤维的SEM图像:(a)WO3-1,(b)WO3-5,(c)WO3-10,和(d)WO3-15。(g)WO3-10纳米纤维的SEM图像以及(f)W和(g)O元素EDS映射。

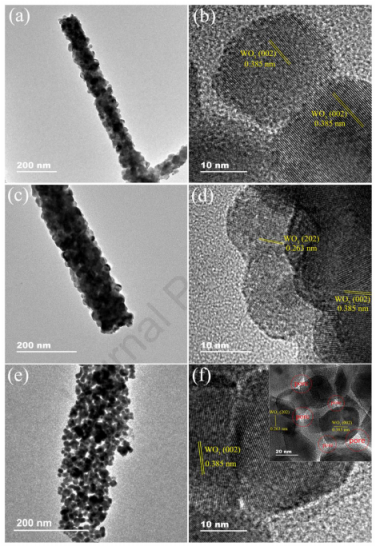

图4.分别为(a)WO3-1,(c)WO3-5和(e)WO3-10纳米纤维的TEM图像。(b)WO3-1,(d)WO3-5和(f)WO3-10纳米纤维的HRTEM图像。

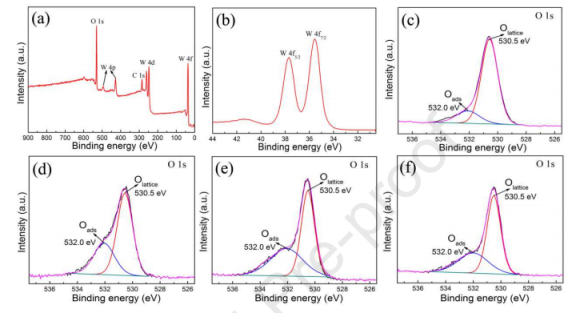

图5.(a)WO3-10纳米纤维的全扫描光谱和(b)W 4f高分辨率光谱;(c)WO3-1,(d)WO3-5,(d)WO3-10和(f)WO3-15的O 1s区域高分辨率XPS光谱。

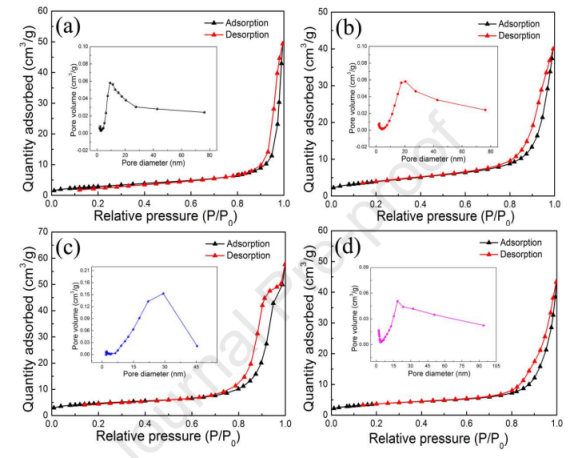

图6.(a)WO3-1,(b)WO3-5,(c)WO3-10和(d)WO3-15纳米纤维的氮气吸收-解吸等温线;插图显示了相应的孔径分布曲线。

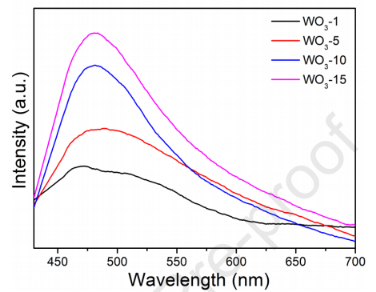

图7.在不同加热速率下制备的WO3样品的PL光谱。

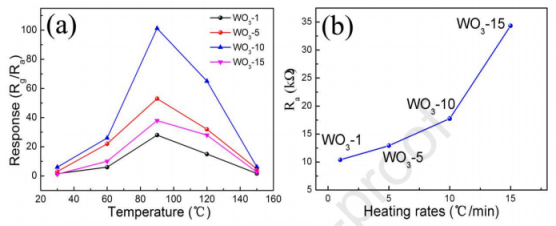

图8.(a)四种传感器在不同温度下对3ppm NO2的响应-温度曲线;(b)四种传感器在90℃下测得的初始电阻Ra。

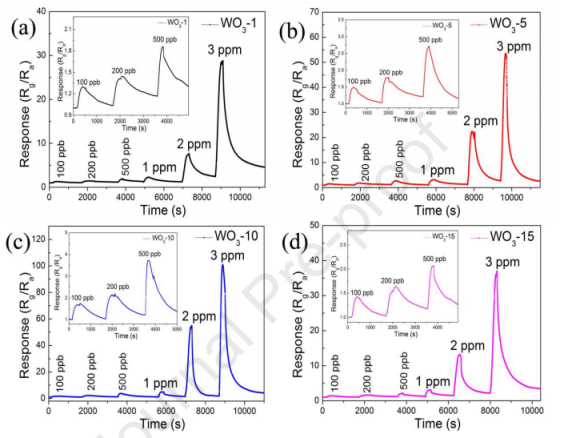

图9.基于四种样品的传感器在90℃下对各种NO2浓度的响应-时间曲线:(a)WO3-1,(b)WO3-5,(c)WO3-10和(d)WO3-15纳米纤维;插图显示了四种传感器在NO2浓度分别为100ppb、200ppb和500ppb时的相应放大曲线。
图10.(a)四种传感器在90℃下对3ppm NO2的响应-恢复曲线;(b)所有传感器对NO2的相应响应和恢复时间。
图11.(a)在90℃下,WO3-10纳米纤维对NO2和其他干扰气体的响应;(b)在WO3{001}极性表面上NO2、NH3、CH3OH和CH3OHCH3的吸附能;在WO3{001}极性表面上(c)NO2、(d)NH3、(e)CH3OH和(f)CH3OHCH3的吸附原子结构。

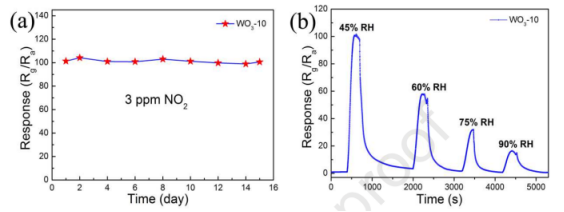

图12.(a)WO3-10纳米纤维在90℃下对3ppm NO2的长期稳定性达15天;(b)在90℃和不同相对湿度下,WO3-10纳米纤维对3ppm NO2的响应恢复曲线。
