DOI: 10.1039/D0DT03035J

为了寻求一种一维（1D）多孔碳骨架以抑制先进锂-硒电池中的硒，通过液相法和随后的煅烧处理合成了硒-分层多孔碳纤维复合材料（Se-HPCF）。以木质素磺酸钠（LN）作为绿色成孔剂，通过静电纺丝制备了具有独特结构的HPCF，其显示出大表面积和高孔容等特点。作为Li-Se电池的正极材料，Se-HPCF复合材料具有出色的电化学性能。50次循环后，以0.2C的速率保持了533 mAh g-1的可逆容量。此外，Se-HPCF复合材料可提供较高的倍率性能，在5C下具有351 mAh g-1的高比容量。Se-HPCF的一维结构特性增强了其容量保持率和倍率性能，液相熔融扩散法可用于其它相关材料的制备。

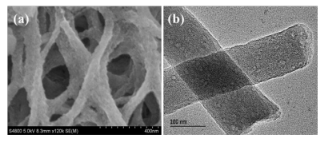

图1.HPCF的SEM和（b）明场（BF）TEM图像。

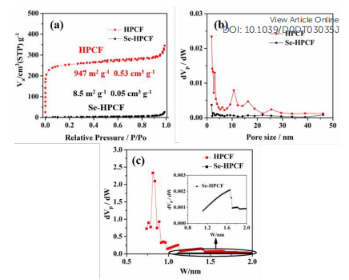

图2.（a）HPCF和Se-HPCF复合电极的N2吸附-解吸等温线，以及相应的（b）BJH和（c）HK孔径分布（插图：Se-HPCF复合材料的相应HK孔径分布）。

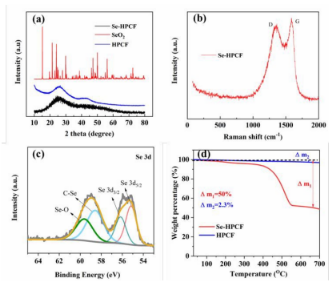

图3.（a）Se-HPCF、SeO2和HPCF的XRD图谱。这些图案的背景发生了变化，以便进行更好的比较。（b）Se-HPCF的拉曼光谱。（c）Se 3d XPS光谱。（d）Se-HPCF和HPCF在氮气流下，以10℃/min的升温速率从室温至700℃获得的TGA曲线。

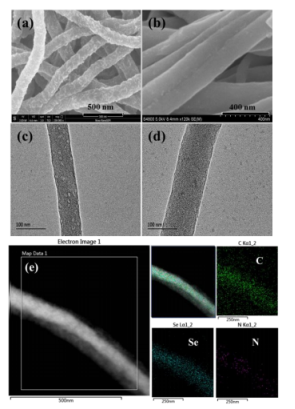

图4.（a，c）HPCF和（b，d）Se-HPCF复合材料的（a，b）SEM和（c，d）TEM图像。（e）Se-HPCF复合物的明场（BF）TEM图像以及相应的C、Se和N元素图。

图5.在0.2C的特定电流速率下，Se-HPCF复合材料、SeO2+HPCF和SeO2电极的循环稳定性。

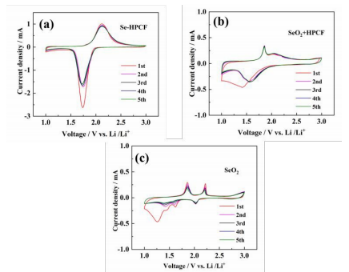

图6.在0.2 mV s-1的扫描速率下，（a）Se-HPCF复合电极、（b）SeO2+HPCF和（c）SeO2的循环伏安图。

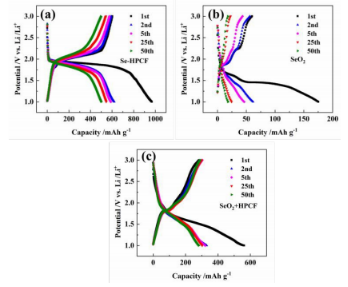

图7.（a）Se-HPCF复合电极、（b）SeO2+HPCF和（c）SeO2在0.2C、1.0-3.0V之间的充电和放电曲线。

图8.Se-HPCF复合电极、SeO2+HPCF和SeO2在5C、1.0-3.0V之间的循环稳定性。

图9.在0.2至5C之间的不同电流速率下，Se-HPCF复合电极、SeO2+HPCF和SeO2的倍率性能。
