DOI:10.1088/1755-1315/549/1/012062

静电纺丝是一种制备电纺纤维的通用方法，所得的材料具有孔隙率高、比表面积大、性能优良等特点。电纺纤维与特定官能团的结合证明了其在吸附污染物方面的潜力。因此，在本研究中以三乙酸纤维素（CTA）为基础聚合物、以Aliquat 336为萃取剂制备了电纺纤维并将其用于提取水溶液中的甲基橙。考察了萃取剂（5-40wt％）、水溶液pH（2、4、6、7、10）和初始染料浓度（10-50ppm）的影响，以测定甲基橙的最佳萃取。采用傅里叶变换红外光谱（FTIR）研究了在不同Aliquat 336浓度下CTA-Aliquat 336电纺纤维的官能团。从Aliquat 336和CTA的相互作用可以推断存在带正电的铵基以及一些C-O和C=O键。结果表明，在pH=2、初始浓度为10ppm时，含10wt％萃取剂的CTA电纺纤维对甲基橙的最佳提取率为98％。因此，可以得出结论，该电纺纤维具有去除废水中染料的潜力。

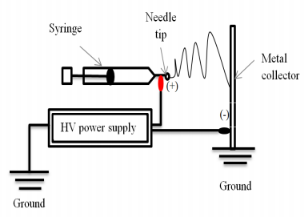

图1.静电纺丝工艺示意图。

图2.5小时后，Aliquat 336浓度对提取10ppm甲基橙的影响。

图3.2小时后，用含10 wt％Aliquat的CTA-Aliquat 336电纺纤维提取甲基橙。

图4.当pH=2时，初始染料浓度对含10 wt％Aliquat 336的CTA-Aliquat 336电纺纤维去除甲基橙的影响。

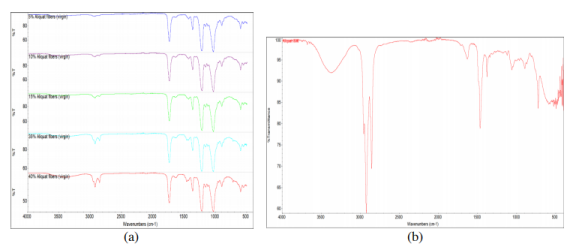

图5.（a）具有不同Aliquat 336含量的CTA-Aliquat 336电纺纤维和（b）纯Aliquat 336的FTIR光谱。
