DOI:10.1016/j.ijbiomac.2020.09.129

纳米技术在医学上的一个重要应用是药物递送。在这项工作中，以羧甲基纤维素（CMC）和聚乙烯醇（PVA）为原料，制备了氟灭酸（FFA）负载CMC/PVA水性纳米纤维，其负载药物含有胺基。采用90/10、80/20、70/30、60/40和50/50比例的CMC/PVA溶液进行静电纺丝。研究了静电纺丝过程中在纳米纤维上负载FFA的两种集成方法。借助SEM、AFM、荧光显微镜和FT-IR光谱等表征技术对所制备的纳米纤维进行了深入研究，结果表明FFA在整个样品中呈均匀分布。所得纳米纤维的直径范围为176-285nm，在PBS缓冲溶液中的降解时间为5h。此外，还获得了样品的载药量标准图。使用透析管法检测药物的释放模式。紫外可见光谱揭示了在CMC/PVA/FFA纳米纤维中随时间变化的药物释放行为，其中在最初的20分钟内迅速释放。然而，使用交联剂（EDC）可以延长10小时的释放时间。

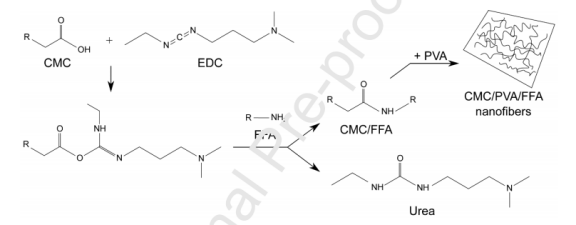

图1.以EDC为交联剂，使用CMC、PVA和FFA形成CMC/PVA/FFA纳米纤维的化学结构

图2.具有3％CMC浓度和（a）90/10，（b）80/20比例的电纺CMC/PVA纳米纤维

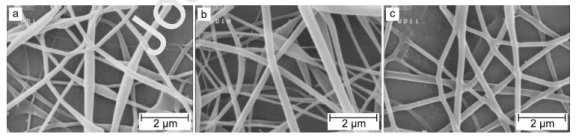

图3.具有2％CMC浓度以及（a）90/10，（b）80/20和（c）60/40比例的电纺CMC/PVA纳米纤维

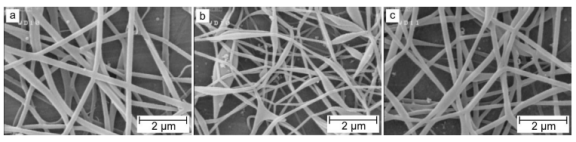

图4.具有1.5％CMC浓度以及（a）80/20，（b）70/30和（c）50/50比例的电纺CMC/PVA纳米纤维

图5.在（a）2μm和（b）5μm放大比例尺下，FFA偶联到80/20的电纺CMC/PVA纳米纤维上

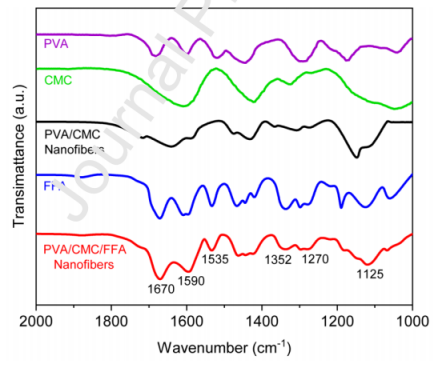

图6.（a）CMC/PVA纳米纤维，（b）FFA和（c）FFA偶联CMC/PVA纳米纤维的FT-IR光谱

图7.在（a）10.0和（b）40.0μm比例尺下CMC/PVA/FFA纳米纤维的AFM表面示意图

图8.（a-d）CMC/PVA/FFA纳米纤维的荧光显微镜图像。FFA聚集点显示的强度更高

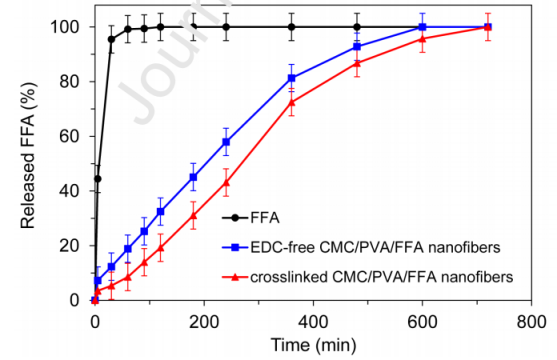

图9.用两种不同的载药途径（无EDC和EDC作为交联剂）制备的FFA和CMC/PVA/FFA纳米纤维的药物释放图
