DOI:10.1016/j.jmrt.2020.08.091
下腰痛引起的最严重的疾病是髓核脱出(HNP),其中髓核(NP)通过纤维环突出。注射水凝胶是一种微创恢复NP功能的方法。详细研究了纳米原纤化纤维素(NFC)浓度变化对PEGDMA(聚(乙二醇)二甲基丙烯酸酯):NFC水凝胶力学性能和可注射性的影响。通过光引发剂Irgacure 2959,研究了在1:0、1:0.25、1:0.5和1:0.75不同组成水凝胶形成过程中,PEGDMA和纳米原纤化纤维素(NFC)基可注射水凝胶的特征。在NFC的形态测试中,通过静电纺丝乙基纤维素(EC)形成了直径为100nm的纤维。FTIR表明,Irgacure 2959与PEGDMA之间的共轭键发生了光聚合反应,在1349.20 cm-1频率下生成了C-C。溶胀测试使用的磷酸盐缓冲液(PBS)分别满足1:0.25、1:0.5和1:0.75以及87.07%、84.84%和80.42%的标准。水凝胶可注射性的粘度测试结果为73.67 dPa.s。样品1:0.75的抗压强度测试获得了良好的结果,为3.42 kPa。体外注射模型显示,NFC浓度增加表明从琼脂糖中释放时凝胶的破裂程度较小。上述研究结果表明,PEGDMA/NFC水凝胶生物复合材料有望作为可注射水凝胶用于治疗HNP患者。

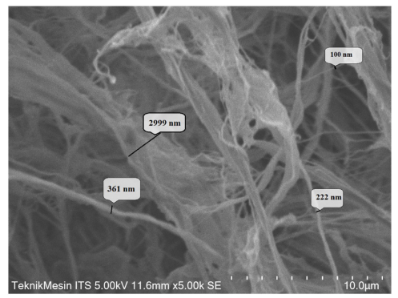

图1.放大5000倍的SEM结果。

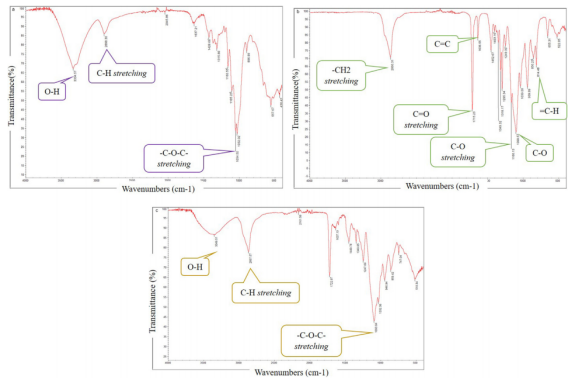

图2.FTIR频谱图:(a)NFC,(b)PEGDMA和(c)K1(PEGDMA/NFC 1:0.25)。

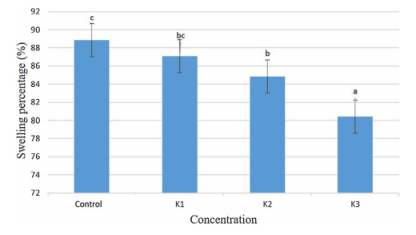

图3.不同样品的溶胀率:对照样品为(88.84±0.85)%,K1(1:0.25)为(87.07±0.64)%,K2(1:0.5)为(84.84±1.55)%,K3(1:0.75)为(80.42±0.69)%,以及每种变化下水凝胶的溶胀统计图。

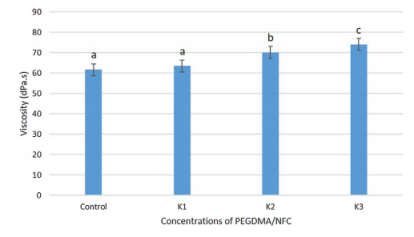

图4.对照、K1、K2和K3的粘度结果以及每种变化下的粘度统计图。

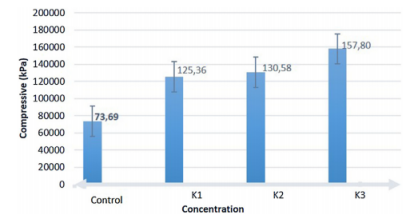

图5.对照、K1、K2和K3的抗压强度结果以及每种变化下的抗压强度统计图。
