DOI: 10.1021/acsami.0c13938
纳米发电机作为一种新型能量采集和转换装置,可以从日常生活环境中收集各种能量并将其转换为电能,具有很大的灵活性,可以为小型独立系统提供动力。摩擦电纳米发电机(TENG)因其高输出能量密度而受到广泛关注。但是,在开路的情况下,摩擦面上会积聚静电。表面电荷积聚所产生的高电压会给附近的电路带来静电放电(ESD)的风险。为了解决这个问题,研究者使用由静电纺丝技术制备的有序聚合物纳米纤维,以形成一种各向异性的摩擦电纳米发电机(A-TENG),其拉伸性能和机械强度都比无序静电纺丝TENG更好。通过调节有效接触面积,在纵向上输出的电压比在横向上输出的电压高一个数量级。不使用时,纳米发电机可以旋转90°,避免静电积聚和电路烧毁,从而提供了一种在可穿戴环境中防止ESD的简便方法。

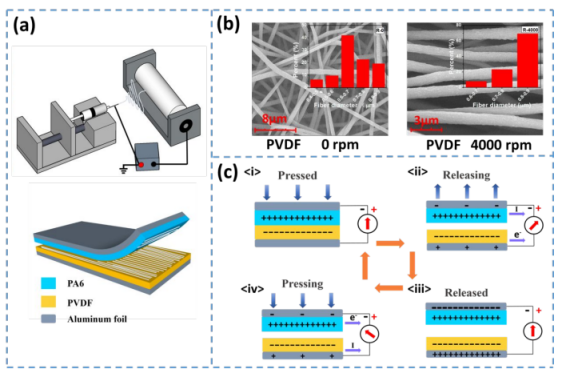

图1.(a)静电纺丝装置图和A-TENG结构图。(b)当转速为0rpm和4000rpm时PVDF纳米纤维的SEM表征和纤维直径的统计分布。(c)接触分离式TENG发电机机构。

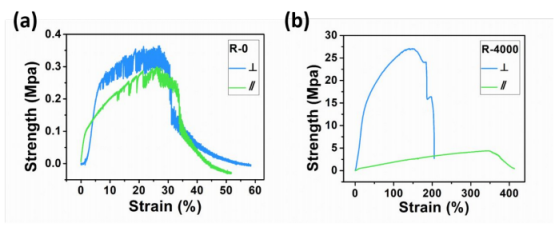

图2.PVDF纳米纤维在(a)0rpm和(b)4000rpm下的拉伸性能。

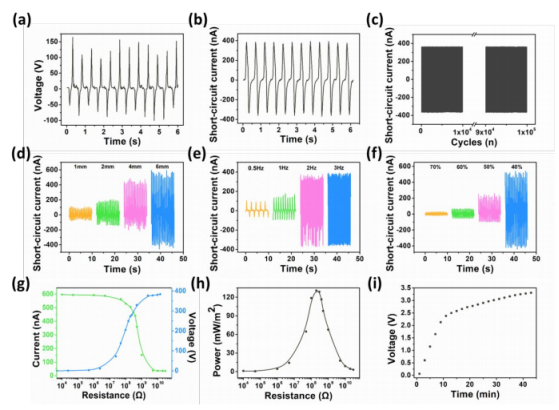

图3.TENG的电气性能。(a)开路电压。(b)短路电流。(c)TENG的耐久性和稳定性测试。(d)摩擦层之间的分离距离,(e)冲击频率和(f)环境湿度变化下的短路电流。(g)TENG在外部负载电阻下的输出电压和电流。(h)负载电阻与输出功率之间的关系。(i)47μF商用电容器由TENG充电。

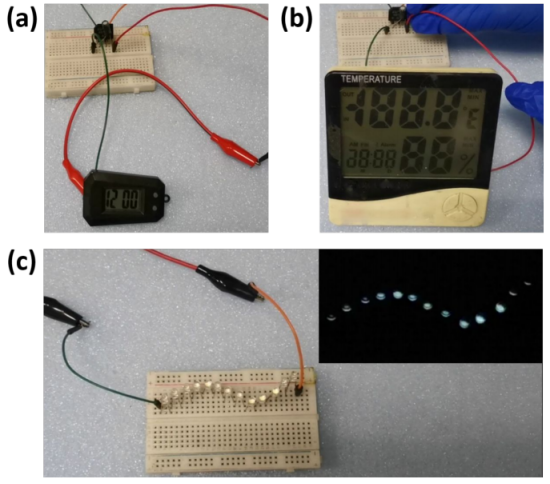

图4.A-TENG在小型电子设备中的应用。A-TENG可以驱动(a)电子表和(b)温湿度传感器。(c)点亮波形LED。

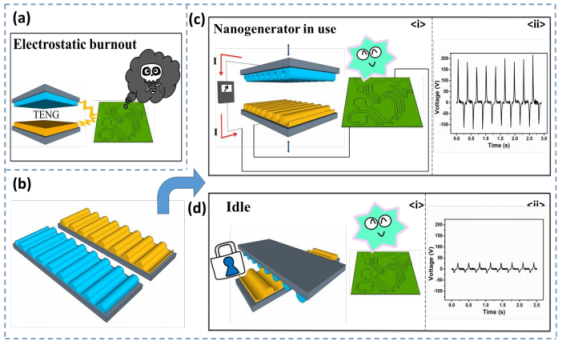

图5.(a)电荷的积累导致电路烧坏。(b)嵌入式电极模型。(c)对于嵌入式A-TENG,累积的电荷可用于为电路供电。(d)如果不需要A-TENG,则可以通过旋转90°将其锁定,如果两层意外接触,输出将下降到安全水平。
