DOI:10.1016/j.jhazmat.2020.123959

传统的试纸无法重复使用，且需要大量的样本溶液。在这项研究中，通过微波和静电纺丝法制备了一种可重复使用的钙钛矿型纳米复合纤维纸，该试纸由高浓度固体聚合物纤维中原位生长的CsPbBr3量子点组成。RhoB用作样本溶液，因为它是一种有害物质，但经常出现在印染废水中或作为添加剂出现在食品中，并且传统的检测系统由于检测灵敏度低，通常需要大量的样本溶液（>1ml）才能浓缩达到更高浓度。只需一滴样本溶液（<25μl），该钙钛矿纤维纸就可以实现0.01ppm的超灵敏检测，优于大多数报道的检测限。与基于发光强度的传统检测方法不同，该检测方法是一种新的时间分辨方法，它摆脱了传统检测中通常需要的复杂且耗时的校准（>1h），并且这种时间分辨检测可以在约3分钟内完成。此外，这种钙钛矿纤维纸具有可回收利用的特性，同时又不会失去超灵敏检测（〜0.01ppm）、快速测定（<3分钟）和极小剂量（<25μl）的优点，明显优于传统检测系统。

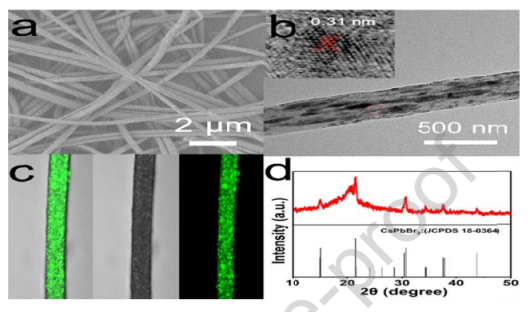

图1.钙钛矿纳米复合纤维的（a）SEM图像和（b）TEM图像。（c）在紫外光下钙钛矿纳米复合纤维的明场和暗场荧光显微图像。（d）钙钛矿纳米复合纤维的XRD图谱。

图2.采用两种不同的后处理方法制备CsPbBr3-PVDF纤维膜。（b）经不同处理后纤维膜的PL光谱。（c）CsPbBr3-PVDF纤维试纸的水稳定性。（d）CsPbBr3-PVDF纤维试纸的水接触角和弯曲试验。

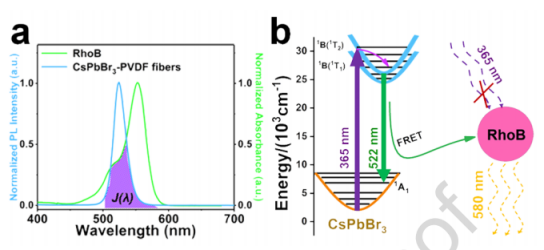

图3.（a）RhoB的吸收光谱和CsPbBr3-PVDF纤维试纸的PL光谱。（b）RhoB和CsPbBr3复合纤维试纸之间进行FRET的图示。

图4.（a）25μl不同浓度RhoB污染纤维试纸的PL光谱。（b）滴在纤维试纸上的不同浓度RhoB液滴的时间分辨检测。（c）RhoB液滴落在纤维试纸的同一位置并被冲走的照片和PL光谱。（d）当RhoB浓度为1ppm时，时间分辨检测中纤维试纸的重复性试验。

图5.由不同方法制备的CsPbBr3-PVDF纤维膜的图示及其检测的微观机理。（b）由传统掺杂法制备的CsPbBr3-PVDF纤维膜的时间分辨检测结果。（c）由两种不同方法制备的CsPbBr3-PVDF纤维膜及其滴有1ppm RhoB的PL光谱。
