DOI:10.1016/j.scriptamat.2020.08.053

通过在Na2Ni[Fe（CN）6]电极上直接静电纺丝聚偏氟乙烯（PVDF）/Si3N4共混溶液，制备出一种柔性隔膜@电极组合物。该组合物通过隔膜和电极中β-PVDF的-CH2-CF2-链紧密交联，从而在柔性、热稳定性、拉伸强度和界面电阻方面具有独特的优势。同时，PVDF/Si3N4隔膜具有更高的孔隙率（84.2％）和离子电导率（4.1×10-3 S cm-1），从而使该组合物表现出优异的电化学性能，且初始库仑效率高达96.8％，503次循环后的容量保持率为92.2％，在5C下的倍率性能为78 mAh g-1。

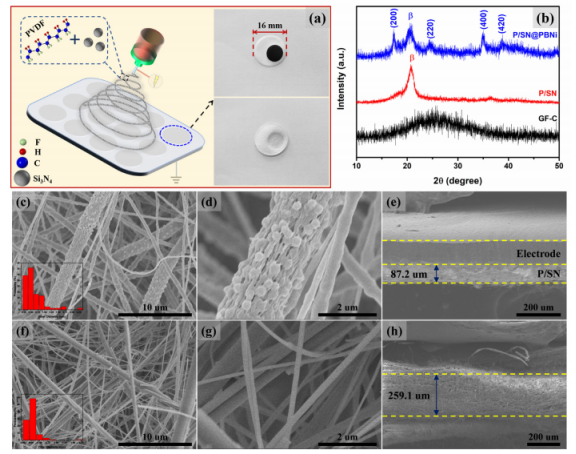

图1.（a）样品的制备过程示意图和（b）XRD图谱；（c，d，e）P/SN@PBNi组合和（f，g，h）GF-C隔膜的SEM图像和横截面图像。插图是纤维直径分布的直方图。

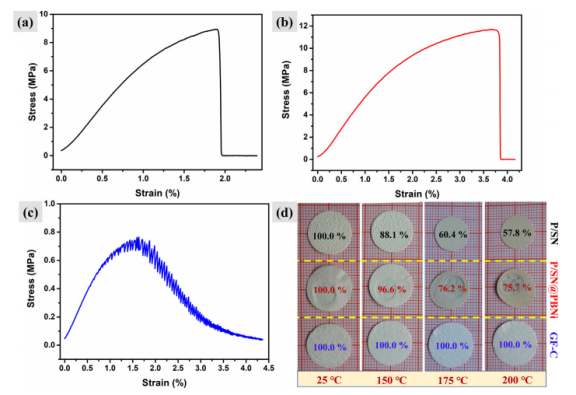

图2.（a）P/SN隔膜，（b）P/SN@PBNi组合，（c）GF-C隔膜的应力-应变曲线。（d）热稳定性随温度变化。

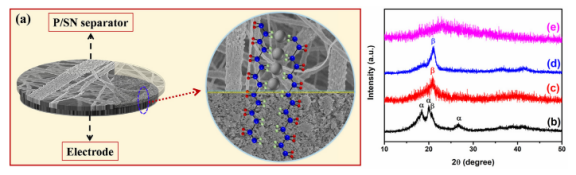

图3.（a）P/SN@PBNi组合的性能优化示意图，（b）纯PVDF粉末，（c）溶于NMP后干燥得到的PVDF，（d）PVDF隔膜和（e）Si3N4粉末的XRD图谱。

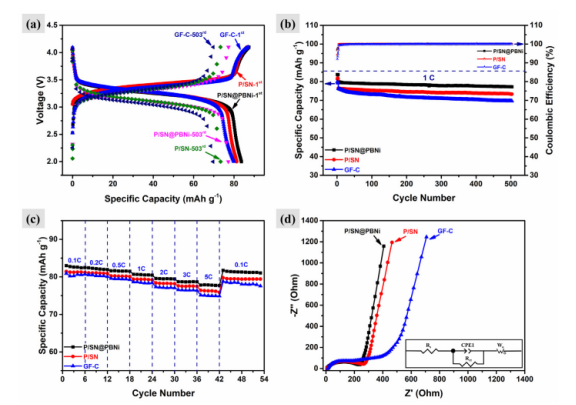

图4.电化学性能：（a）电压曲线，（b）循环性能，（c）倍率性能和（d）充电至3.0V的503个循环后，频率范围为100kHz-0.01Hz的阻抗谱。
