DOI: 10.1039/D0SE01089H

Sb和Sb2O3具有成本低、理论容量大等优点，是一种极具吸引力的钠离子电池负极材料。然而，严重的体积膨胀导致循环稳定性较差，这在很大程度上阻碍了它们的发展。在这项工作中，研究者采用静电纺丝和碳热还原法轻松合成了Sb/Sb2O3@N掺杂碳纳米纤维膜。当柔性Sb/Sb2O3@NCNFs膜直接用作钠离子电池的自支撑电极时，其显示出较高的比容量和出色的循环稳定性（在0.1 A g-1下的100次循环后为527.3 mAh g-1）。即使在1 A g-1下，经过700次循环后，它仍可提供约400 mAh g-1的可逆比容量。柔性自支撑设计、简单的合成方法和出色的电化学性能，使Sb/Sb2O3@NCNFs电极成为钠离子电池理想的负极候选材料。

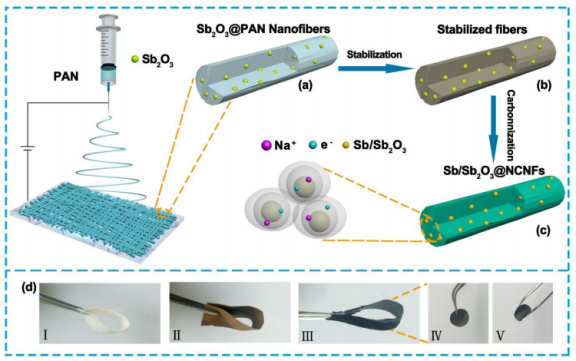

图1.Sb/Sb2O3@NCNFs膜的制备示意图。

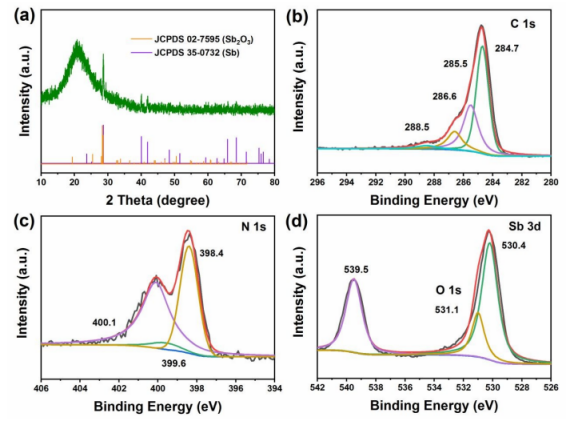

图2.（a）Sb/Sb2O3@NCNFs膜的XRD图，（b）Sb/Sb2O3@NCNFs膜的C 1s，（c）N 1s和（d）Sb 3d XPS光谱。

图3.（a）Sb/Sb2O3@NCNFs膜的SEM，（b-c）STEM，（d-e）HRTEM和（f）HAADF STEM图像，（g-k）C、N、O和Sb的相应EDS映射。

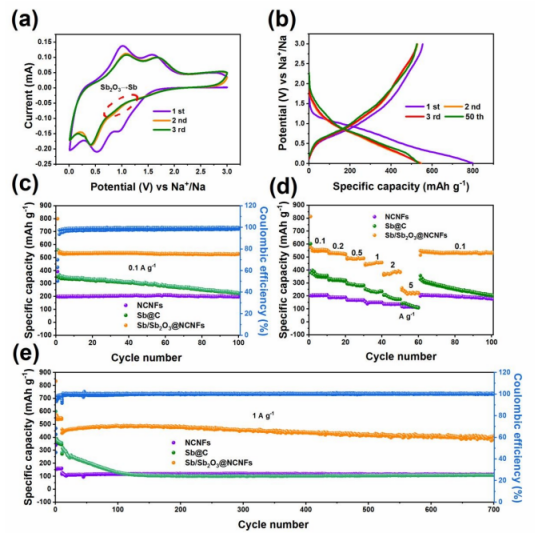

图4.（a）Sb/Sb2O3@NCNFs膜前三个循环的CV曲线，（b）在0.1 A g-1下Sb/Sb2O3@NCNFs膜的恒电流充放电曲线，（c）Sb/Sb2O3@NCNFs膜、Sb@C和NCNFs在0.1 A g-1下的循环性能，（d）当电流密度为0.1至5 A g-1时，Sb/Sb2O3@NCNFs膜、Sb@C和NCNFs的倍率性能，（e）在1.0 A g-1的高电流密度下，Sb/Sb2O3@NCNFs膜、Sb@C和NCNFs的长期循环稳定性。

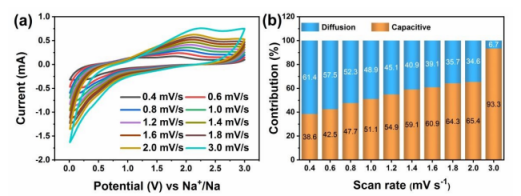

图5.（a）在不同扫描速率下Sb/Sb2O3@NCNFs的CV曲线，（b）在不同扫描速率下电容和扩散控制贡献的百分比。
