DOI:10.1007/s10965-020-02236-9

在本研究中，以聚乙二醇为交联剂，通过对聚（丙烯酰胺-丙烯酸）混合溶液的静电纺丝制备了水凝胶纳米纤维垫。在150℃下对电纺垫进行热处理以诱导酯化交联反应。对所制备的水凝胶纳米纤维的结构、形态和热性能进行了表征。研究发现该水凝胶纳米纤维的平均直径为275±94.5nm。此外，还评估了纳米纤维垫在2～8.5范围内不同pH值的磷酸盐缓冲溶液中的溶胀行为，发现在中性pH值下，纳米纤维垫的溶胀行为最高。负载阿莫西林药物的纳米纤维垫具有抗菌活性和药物释放性能。在圆盘扩散试验中，接种革兰氏阳性细菌金黄色葡萄球菌和革兰氏阴性细菌大肠杆菌的载药垫形成清晰的抑制区。在所有pH值（2至8.5）下都会释放药物，而在中性pH值下观察到最大释放。在测试的pH下，药物释放动力学遵循Fickian扩散（n<0.5）。

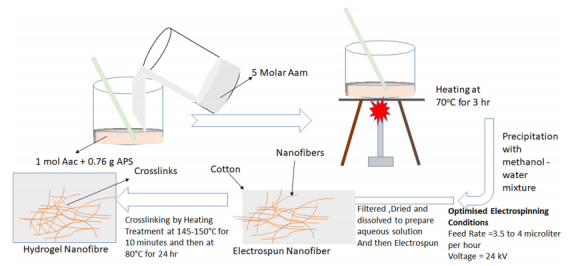

图1.水凝胶纳米纤维垫的制备示意图

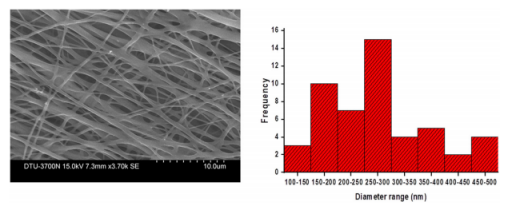

图2.（a）纳米纤维垫的SEM图像（b）纤维直径的J图像分析

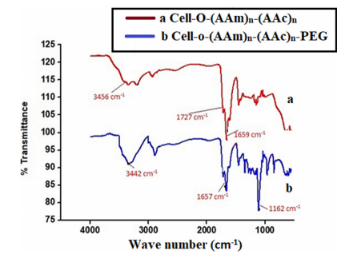

图3.未交联和交联纳米纤维垫的FTIR曲线

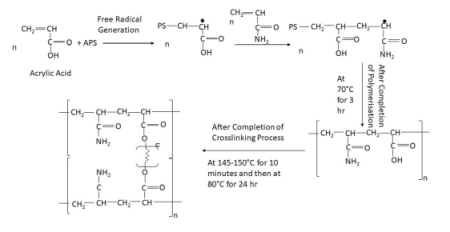

图4.形成水凝胶的反应机理

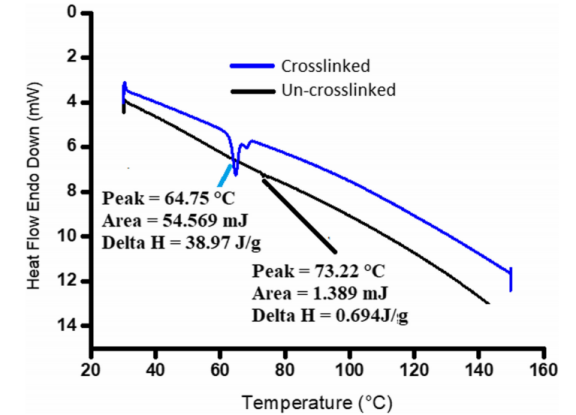

图5.未交联和交联纳米纤维垫的DSC热分析图

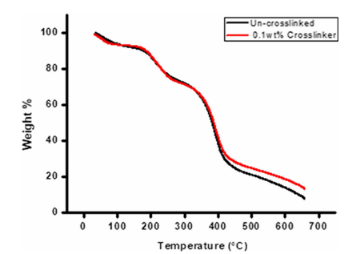

图6.未交联和交联纳米纤维垫的TGA热分析图

图7.纳米纤维垫在不同pH下的溶胀行为

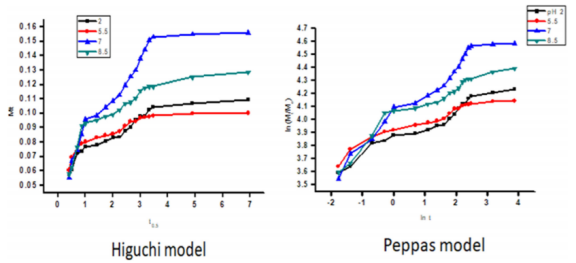

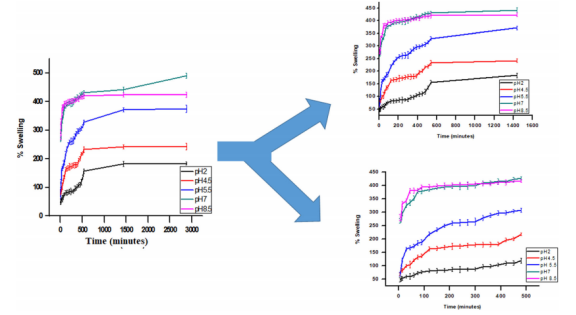

图8.纳米纤维垫的溶胀动力学

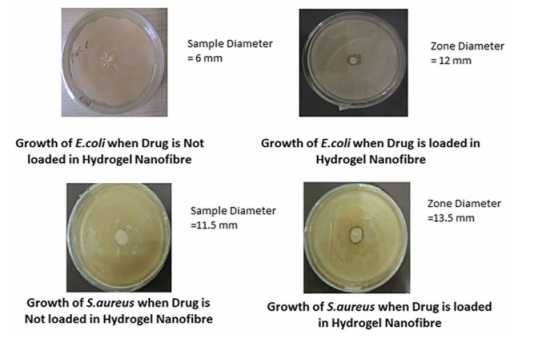

图9.阿莫西林负载水凝胶纳米纤维垫的抗菌活性

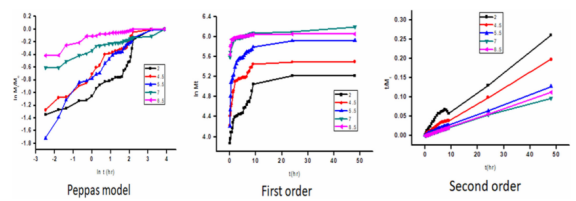

图10.阿莫西林负载水凝胶纳米纤维垫的药物释放动力学
