DOI: 10.1016/j.ceramint.2020.08.267

导电性差和体积变化大是金属硒化物的两个缺点。在这项工作中，使用静电纺丝和煅烧法设计并制备了封装MnSe纳米粒子的氮-碳纤维。在700℃下煅烧时，由于碳纤维提供了高导电性和保护作用，该复合材料在0.1 A g-1下循环100次后具有684 mAh g-1的高可逆容量。此外，原位电化学阻抗测定揭示了复合材料的过程动力学。这项工作为金属硒化物在柔性电极领域中的进一步发展提供了依据。

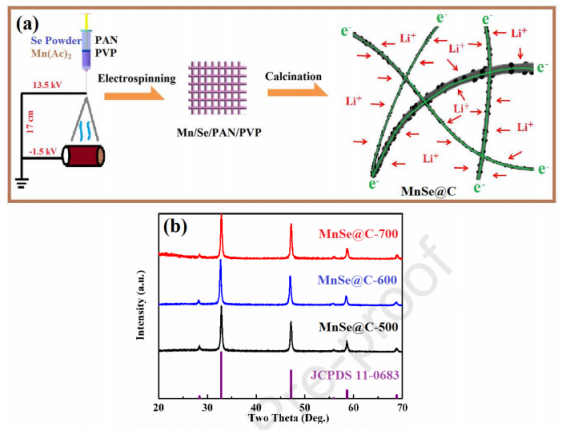

图1.（a）MnSe@C复合材料的制备示意图和（b）XRD图谱。

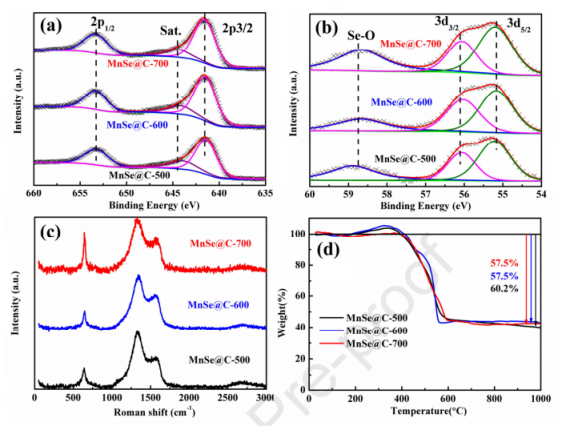

图2.MnSe@C复合材料的（a）Mn 2p和（b）Se 3d XPS光谱，（c）拉曼光谱以及（d）TG分析。

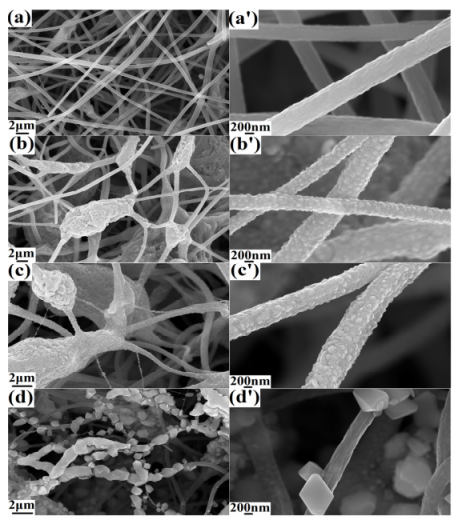

图3.（a和a'）MnSe@C-500，（b和b'）MnSe@C-600，（c和c'）MnSe@C-700和（d和d'）MnSe@C-800复合材料的SEM图像。

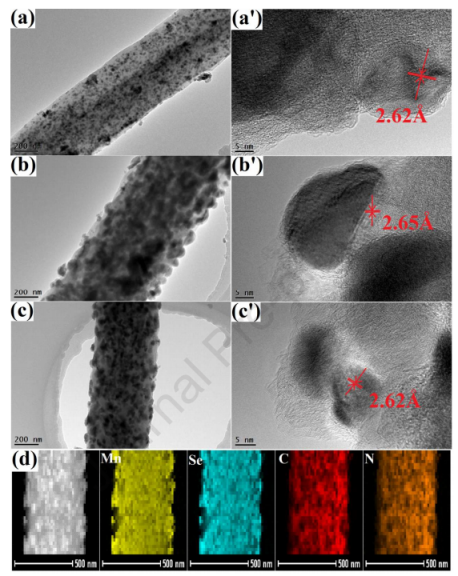

图4.（a和a'）MnSe@C-500，（b和b'）MnSe@C-600和（c和c'）MnSe@C-700复合材料的TEM和HRTEM图像；（d）MnSe@C-700的元素映射图。

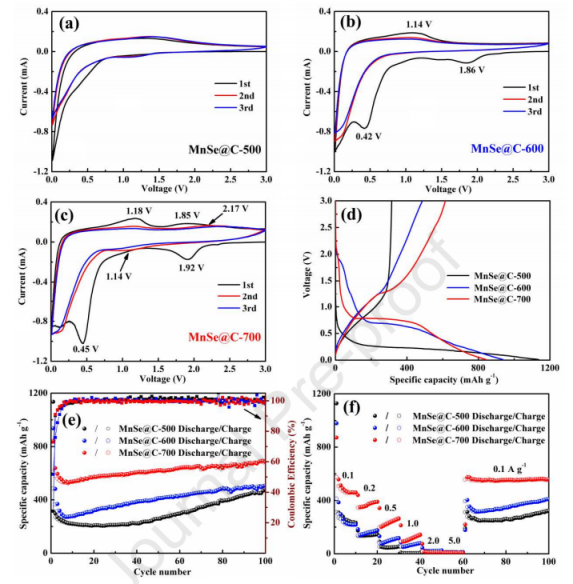

图5.MnSe@C复合材料的电化学性能：（a-c）CV曲线；（d）恒电流放电/充电曲线；（e）循环性能和（f）倍率性能。

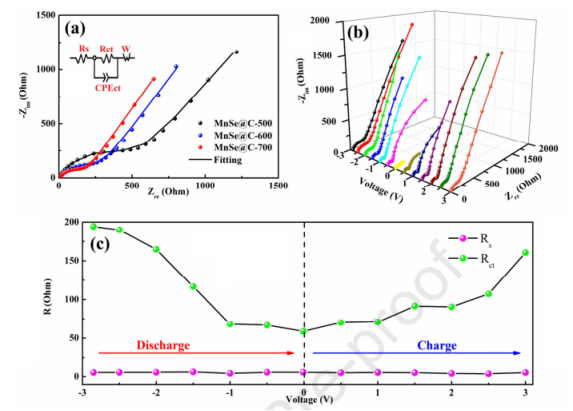

图6.（a）100次循环后MnSe@C复合材料的奈奎斯特图；（b）MnSe@C-700复合材料的原位EIS奈奎斯特图，以及（c）不同电压下的Rs和Rct。

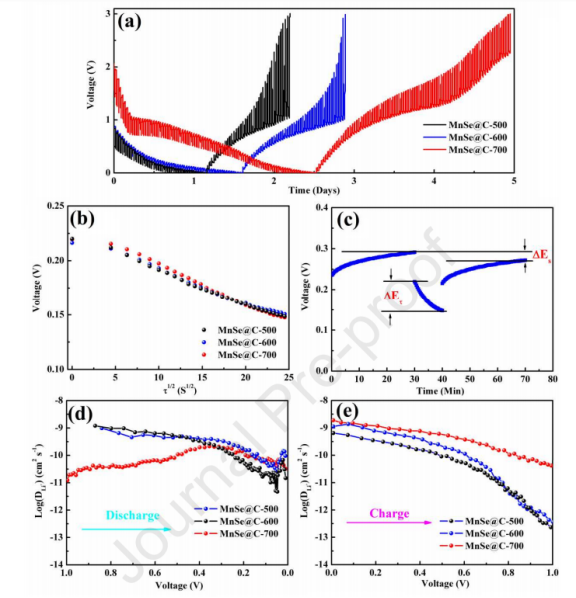

图7.（a）MnSe@C复合材料的GITT曲线和（b）电压与t0.5的关系图；（c）MnSe@C-700复合材料的GITT曲线；放电（d）和充电（e）状态下MnSe@C复合材料中的Li+扩散系数。

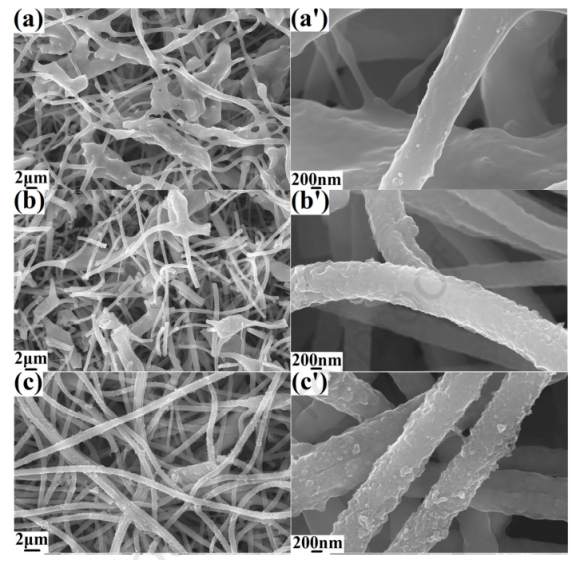

图8.100次循环后，（a，a'）MnSe@C-500，（b，b'）MnSe@C-600和（c，c'）MnSe@C-700复合材料的SEM图像。
