DOI:10.1016/j.snb.2020.128819
在这项工作中,通过简便的静电纺丝和退火工艺成功地合成了源自金属有机骨架(MOF)的Zn2+掺杂SnO2(ZZS)中空纳米纤维(HNFs),以实现低浓度的HCHO监测。由于空心纳米结构和优化的Zn2+均匀掺杂行为确保了平稳的电子转移、丰富的化学吸附活性位点和氧空位,因此15wt%ZZS HNFs具有优异的气体传感性能,对100ppm HCHO的传感响应值为25.7,响应/恢复时间(12/45s)快。与原始SnO2和其他ZZS HNFs相比,该纳米纤维在快速响应/恢复时间(10/2s)内的HCHO检测能力低至500ppb。此外,将15wt%ZZS HNFs组装成实用的HCHO实时监测和预警智能检测装置时,仍然具有对HCHO的高灵敏度,这在未来智能室内空气质量监测中具有广阔的商业前景。

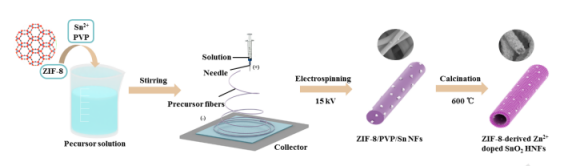

图1.ZZS HNFs合成步骤示意图。
图2.(a)原始SnO2和不同ZZS HNFs样品的SEM图:(b)1wt%,(c)5wt%,(d)15wt%,(e)20wt%;(f)原始SnO2和含不同Zn2+掺杂量的各种ZZS HNFs纤维的平均直径;(g)15wt%ZZS HNFs的TEM,(h)HRTEM和SAED图谱(插图),以及(i)元素映射。

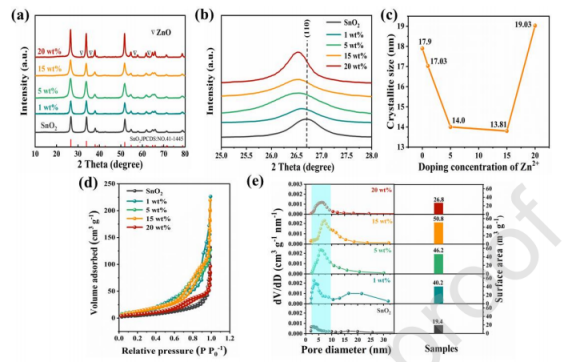

图3.(a)原始SnO2和含不同Zn2+掺杂量的ZZS HNFs的XRD图谱全角度范围和(b)(110)峰的放大XRD图谱;(c)晶粒尺寸向Zn2+掺杂量的演变;(d)N2吸附-解吸等温线,(e)原始SnO2和含不同Zn2+掺杂量的ZZS HNFs的孔径分布和表面积。

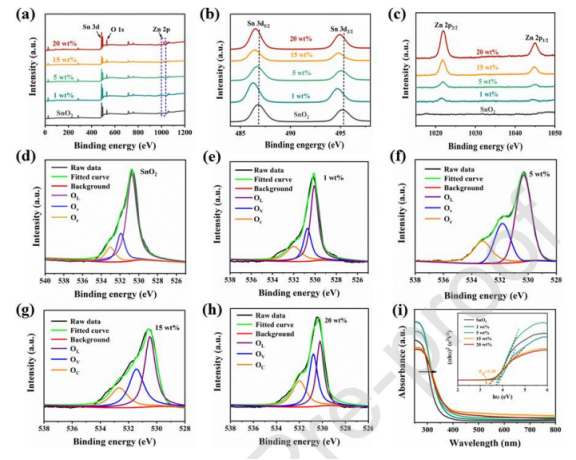

图4.(a)原始SnO2和含不同Zn2+掺杂量的ZZS HNFs的XPS全光谱,(b-h)高分辨率XPS光谱以及Sn 3d,Zn 2p和O 1s拟合数据,(i)紫外可见漫反射光谱。

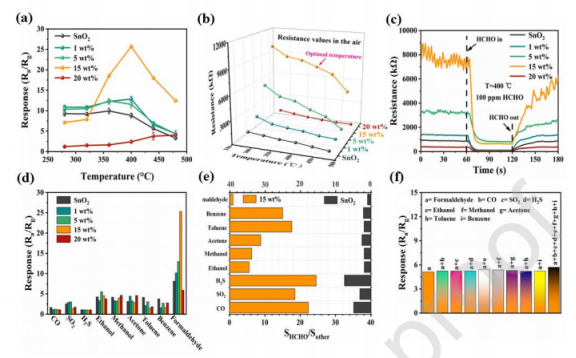

图5.(a)在不同工作温度下,基于原始SnO2和含不同Zn2+掺杂量的ZZS HNFs的传感器对100ppm HCHO的响应;(b)在不同工作温度下,五种传感器在空气中的基本电阻;(c)五种传感器在400℃下暴露于100ppm HCHO时的动态电阻曲线;(d)传感器在400℃下对各种100ppm气体的响应;(e)在400℃下,SnO2和15wt%ZZS HNFs传感器对HCHO的响应比与其他气体的响应比;(f)15wt%ZZS HNFs传感器对包含10ppm HCHO和10ppm其他干扰气体的混合气体的辨别测试。

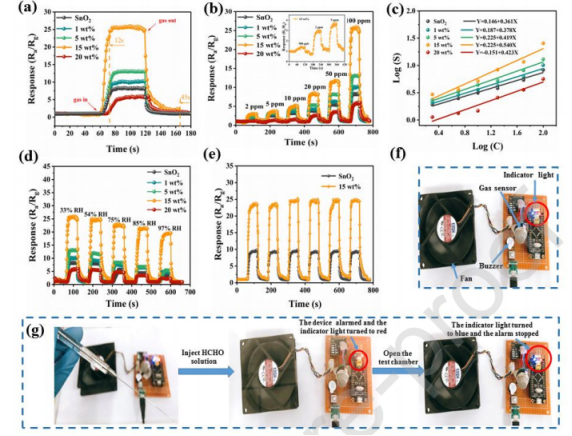

图6.(a)基于原始SnO2和含不同Zn2+掺杂量的ZZS HNFs的传感器在400℃下对100ppm HCHO的响应/恢复时间曲线;(b)对不同浓度HCHO的响应;(c)log(s)-log(c)的相应拟合线性曲线;(d)在不同相对湿度条件下,原始SnO2和含不同Zn2+掺杂量的ZZS HNFs对100ppm HCHO的响应;(e)基于原始SnO2和15wt%ZZS HNFs的传感器用于检测100ppm HCHO的六个动态响应恢复循环;(f)实验室制备的智能甲醛检测设备和(g)智能检测设备检测HCHO气体的过程照片。

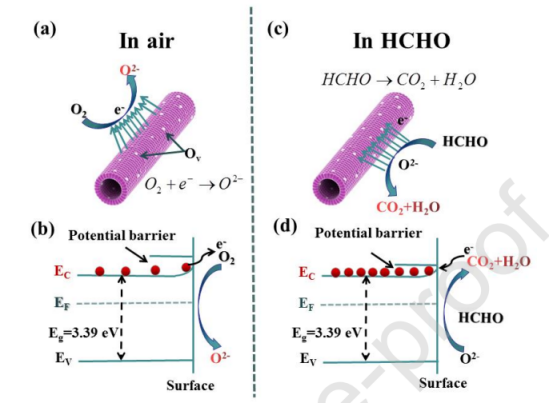

图7.气体传感机理的示意图。请注意,白色球体代表氧空位。
