DOI: 10.1002/mop.32607

静电纺丝法是一种静电纤维制备方法，由于其在各个领域的适应性和应用而备受关注。称为湿电纺（WES）的聚合物纤维在小型、适应性强的光纤设备（例如激光器、传感器和波导）中具有广阔的应用前景。WES聚合物纤维的形状用类似于光纤的桶形几何结构来表示，这可以用最少的工作量和低活力的生产工序来制备。在加热过程之前获得的损耗为17.0 dB cm-1。在此，使用一种通用热处理方法（HTA）减少了在WES纤维中传播引起的损失。此外，当纤维加热到49.8℃（这是玻璃化转变温度）以上，这种HTA可以在533nm波长处显著降低8.1 dB cm-1范围内的损耗。在350、400、450、500nm波长下，对传播损耗进行了测试，得到了较好的结果。此外，在波长（533nm）处优化了加热条件，以将传播损耗降低至5 dB cm-1以下。为此，提出了基于社会蜘蛛优化（SSO）的优化升温方法。在MATLAB平台上对该方法进行了模拟。损耗最小化可归因于过量的光散射（LS），因此，可以通过有效的热处理方法来减少WES PDLLA（聚乳酸外消旋共混物）纤维中的传播损耗，从而减少过量的光散射。

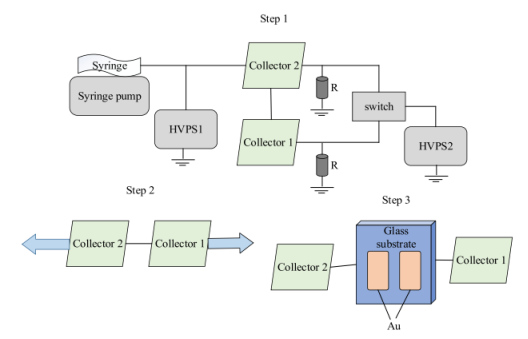

图1.静电纺丝装置[颜色图可在wileyonlinelibrary.com上查看]

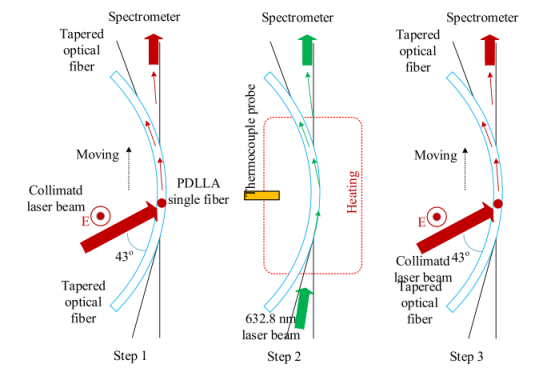

图2.加热程序（实验装置示意图）[颜色图可在wileyonlinelibrary.com上查看]

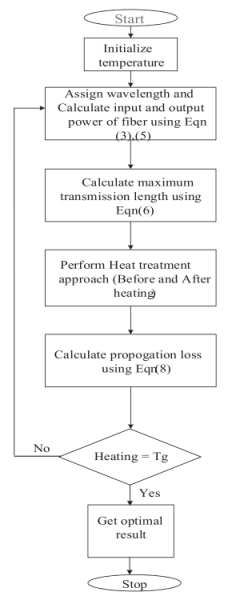

图3.工艺流程

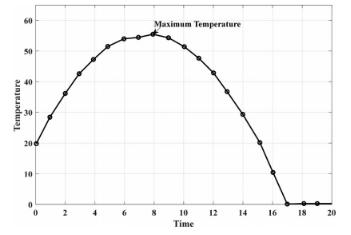

图4.温度变化

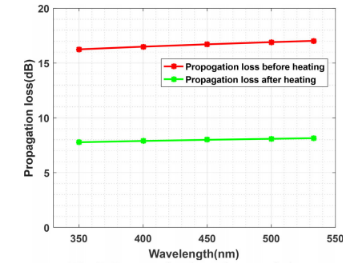

图5.传播损耗特性[颜色图可在wileyonlinelibrary.com上查看]

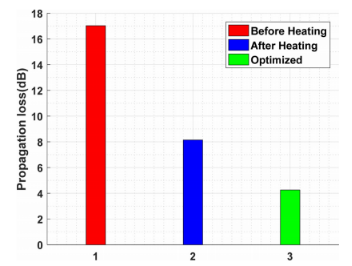

图6.有和没有优化的加热过程[颜色图可在wileyonlinelibrary.com上查看]

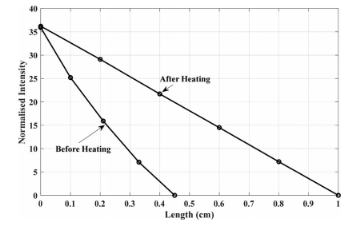

图7.归一化强度

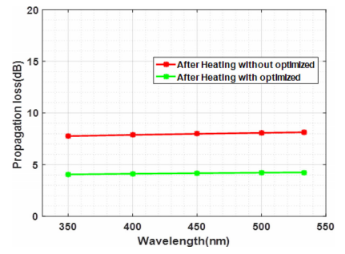

图8.在533nm波长处的传播损耗降低[颜色图可在wileyonlinelibrary.com上查看]
