DOI: 10.1039/D0CC04408C

纳米搅拌子是微型系统中最方便、有效的混合方法。通过静电纺丝和超声波破碎，开发了一种无需外加磁场连续合成纳米搅拌子的简便方法。为了验证纳米搅拌子的有效性，研究者在其表面生长了金纳米线，以证实其可以同时催化和搅拌。

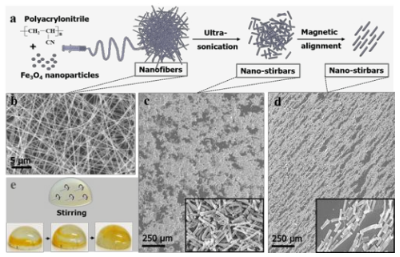

图1.（a）纳米搅拌子的制备示意图。（b）电纺Fe3O4/PAN纳米纤维的SEM图像；（b，c）将纳米纤维粉碎后的纳米搅拌子，以及当（c）开启或（d）关闭搅拌时干燥的纳米搅拌子。插图显示放大的SEM图像。（e）示意图显示了在普通热板搅拌器上的液滴中搅拌，以及用纳米搅拌子在水滴中分散染料。

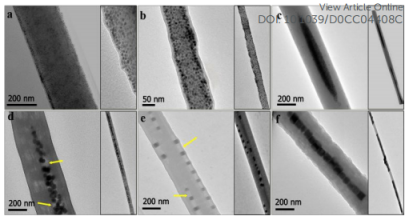

图2.在不同的纳米粒子和条件下，通过静电纺丝制备Fe3O4/PAN纳米纤维的典型TEM图像：（a）12nm纳米粒子；（b）12nm，在静电纺丝中施加较高电压；（c）12nm，含CTAB的静电纺丝溶液；（d）45nm；（e）80nm；（f）110nm。插图显示同一样本的缩小图像或放大图像。

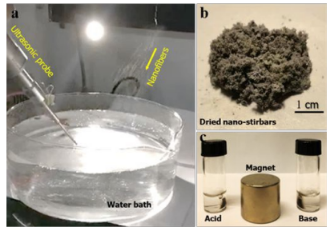

图3.（a）用于连续合成纳米搅拌子的静电纺丝和超声装置，（b）干燥的纳米搅拌子（NSB-4）以及（c）在酸（左）和碱（右）溶液中进行24h腐蚀测试后的NSB-4的照片。

图4.NSB-4@Au纳米线的SEM图像，（a）高倍率，（b）低倍率。（c）将4-硝基苯酚氢化得到4-氨基苯酚。（d）配备有纳米搅拌子（O）；配备有载金纳米搅拌子，但搅拌关闭（N）；配备有载金纳米搅拌子，但搅拌开启（Y）的样品在400nm处的吸光度。插图显示了三个样品反应溶液的颜色。（e）以1分钟为间隔测量的样品N的紫外-可见光谱。
