DOI:10.1002/app.49666

采用简单、绿色的化学修饰方法结合静电纺丝技术，在交联聚苯乙烯纳米纤维（Pd@CPS）中引入四（三苯基膦）钯[Pd(PPh3)4](Pd@CPS)作为一种高效、稳定的多相钯催化剂。通过使用多种芳香族卤化物分别与苯基硼酸和烯烃进行Suzuki和Heck反应，评估了所制备的Pd@CPS催化剂的催化活性和可回收性。Pd@CPS对芳香族碘化物的Suzuki和Heck反应显示出高催化活性，从而使得产物收率极高（偶联收率＞88％）。即使循环使用五次，催化活性和纳米纤维结构也基本保持不变。所制备的Pd@CPS催化剂的高活性和稳定性可归因于超细纤维和嵌入纳米纤维内部的钯活性物种。

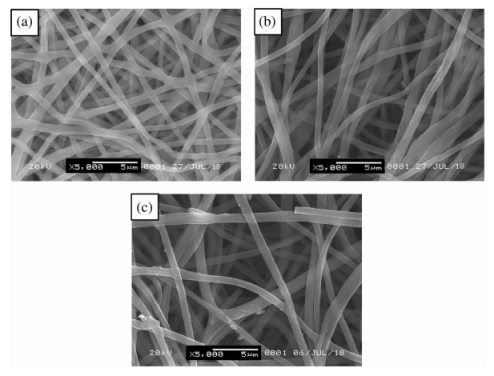

图1.（a）交联之前和（b）之后的Pd@CPS，以及（c）在二甲苯中浸泡24小时后的Pd@CPS的SEM图像

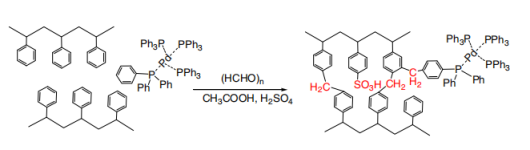

图2.所制备的Pd@CPS催化剂的示意图[颜色图可在wileyonlinelibrary.com上查看]

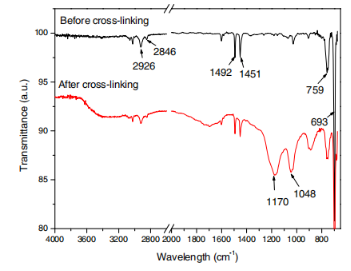

图3.交联前后Pd@CPS的FT-IR谱图[颜色图可在wileyonlinelibrary.com上查看]

图4.Pd@CPS的SEM-EDS分析[颜色图可在wileyonlinelibrary.com上查看]

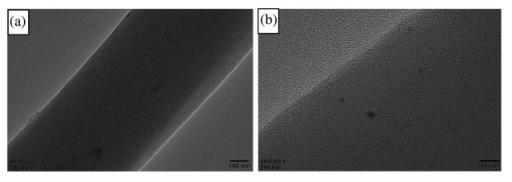

图5.Pd@CPS的TEM图像

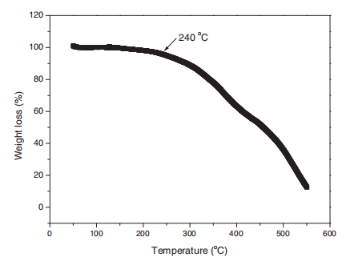

图6.Pd@CPS的TGA分析

图7.碘苯与苯硼酸的Suzuki反应和碘苯与丙烯酸正丁酯的Heck反应中使用的Pd@CPS的回收数据[颜色图可在wileyonlinelibrary.com上查看]

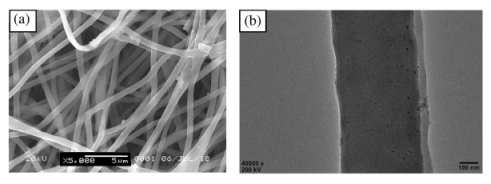

图8.（a）循环五次后回收的Pd@CPS的SEM和（b）TEM图像（用于Suzuki反应）

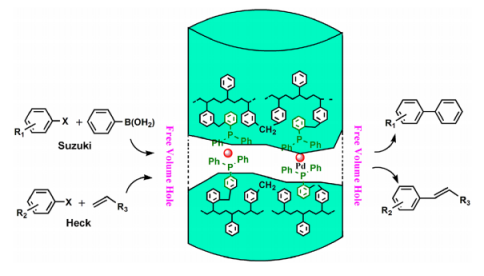

图9.Pd@CPS纳米纤维催化的Suzuki和Heck反应的可能机理[颜色图可在wileyonlinelibrary.com上查看]
