DOI:10.1016/j.jallcom.2020.156807

染料敏化太阳能电池（DSSCs）由于其效率高、成本低和稳定性好而备受关注。为了获得更好的性能，对电极的催化性能进行优化是非常重要的。本文通过静电纺丝和硫化法制备了过渡金属硫化物复合材料（NiMoS3/CNFs）。过渡金属硫化物和碳纳米纤维的结合可以为DSSCs的对电极（CE）提供高性能的电催化剂。值得注意的是，与铂（Pt）CE相比，通过该CE制备的DSSCs具有更高的催化活性和稳定的耐久性。使用NiMoS3/CNFs CEs的DSSCs的功率转换效率（PCE）为8.70％，优于Pt CE（7.53％）。结果表明NiMoS3/CNFs CEs对DSSCs中的下一代对电极材料具有潜在的参考价值。

图1.NiMoS3/CNFs（a-c）的SEM图像；NiMoS3/CNFs在CNFs表面生长的TEM图像（d-f）；含NiMoS3纳米粒子的单CNFs的元素映射图（g-k）

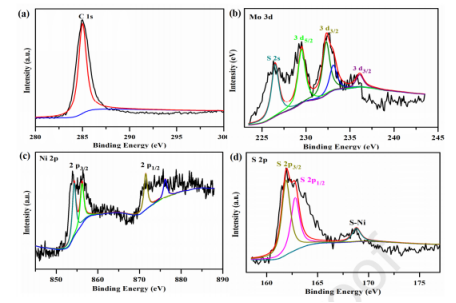

图2.NiMoS3/CNFs样品的XPS光谱（a-d）

图3.NiMoO4/CNFs（a）和NiMoS3/CNFs（b）的X射线衍射图。NiMoS3/CNFs（c）和CNFs的氮气吸附-解吸等温线；NiMoS3/CNFs（c）和CNFs的Barrett-Joyner-Halenda（BJH）孔径分布（d）

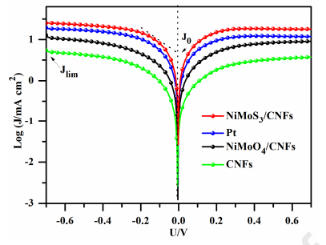

图4.四种不同CEs材料的Tafel极化曲线

图5.三电极系统中NiMoS3/CNFs、Pt、NiMoO4/CNFs和CNFs电极的循环伏安图，扫描速率为50 mV s-1（a）；NiMoS3/CNFs电极40个循环期间的循环伏安图（b）

图6.染料敏化太阳能电池中NiMoS3/CNFs、NiMoO4/CNFs、Pt和CNFs对电极的光电流-电压特性

图7.使用四个不同对电极的对称电池的奈奎斯特图
