DOI: 10.1002/pat.5054

众所周知，静电纺丝是一种有效且易使用的方法，可制备出具有所需物理、化学和生物学特性的组织工程支架。在本研究中，制备了卡托普利（CP）负载聚己内酯（PCL）/碳量子点（CQDs）纳米复合支架用于骨组织再生。通过扫描电子显微镜和润湿性测试分别对支架的微观结构和亲水/疏水比进行了评估。结果表明，支架中CQDs和CP的存在降低了纤维直径（1180±281.5-345±110nm），并且还导致支架的表面亲水性（137°-0°）增加。使用衰减全反射傅里叶变换红外光谱对支架的官能团进行了评估。支架的极限抗拉伸强度为6.86±0.00至22.09±0.06MPa。通过透射电子显微镜和荧光光谱仪研究了支架纤维中CQDs的分布。体外评估了支架的细胞活性、附着、增殖和碱性磷酸酶（ALP）活性。从整体结果来看，含CQDs和CP的支架能够显著提高细胞增殖和ALP活性。因此，PCL/CQDs/CP被认为是一种潜在的骨组织再生纳米复合支架。

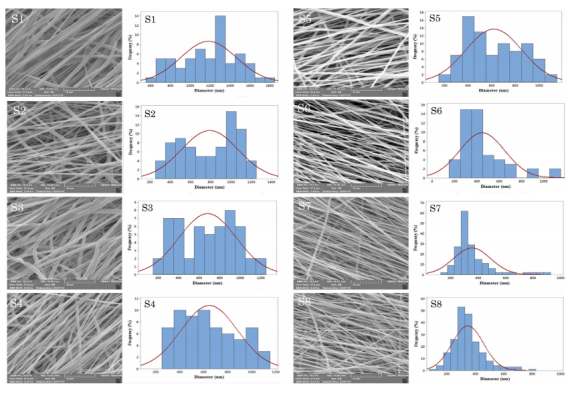

图1.放大5.00Kx的电纺支架的SEM显微照片：S1，S2，S3，S4，S5，S6，S7和S8[颜色图可在wileyonlinelibrary.com上查看]

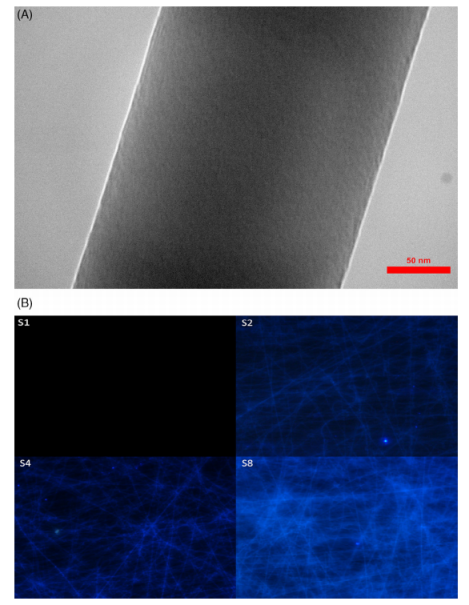

图2.A，S8纤维复合材料的TEM显微照片；B，荧光显微镜下纤维中CQDs的分布：S1，S2，S4，S8[颜色图可在wileyonlinelibrary.com上查看]

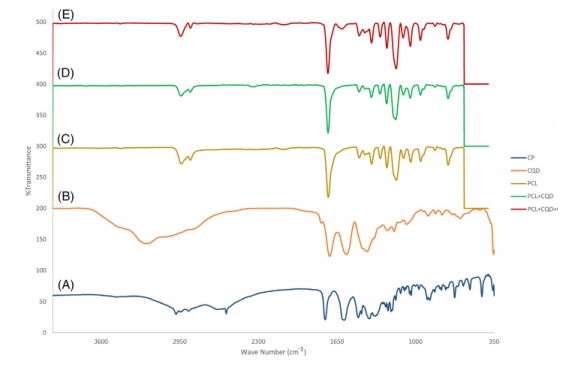

图3.CP，CQDs，S1，S4和S8样品的FTIR光谱[颜色图可在wileyonlinelibrary.com上查看]

图4.S1，S2，S3，S4，S5，S6，S7和S8支架的接触角

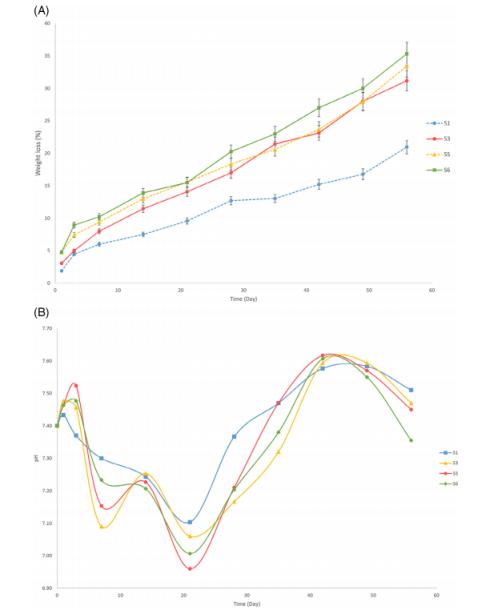

图5.A，纤维浸入PBS中的重量损失百分比；B，支架浸入PBS后的pH值变化[颜色图可在wileyonlinelibrary.com上查看]

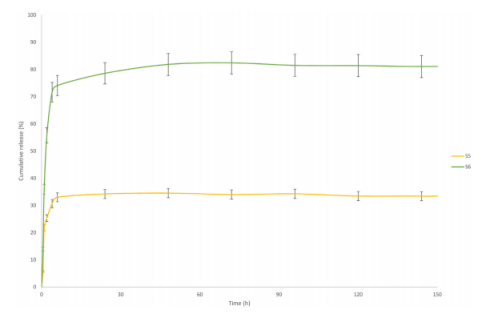

图6.支架的累积药物释放曲线[颜色图可在wileyonlinelibrary.com上查看]

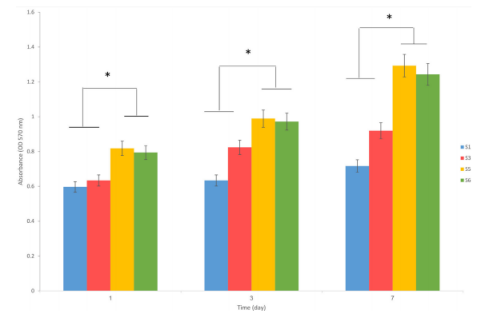

图7.支架的细胞活性长达7天。*P<0.05[颜色图可在wileyonlinelibrary.com上查看]

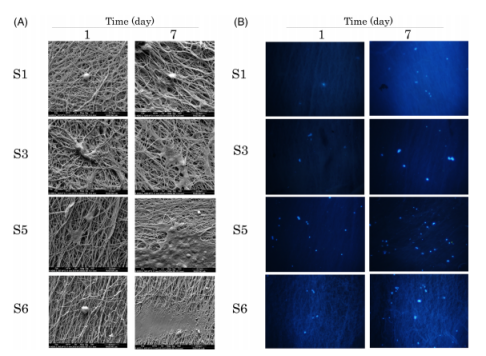

图8.A，1天和7天后，MG-63附着在支架上的SEM显微照片。B，第1天和第7天后，在支架上培养的MG-63细胞的DAPI染色荧光图像[颜色图可在wileyonlinelibrary.com上查看]

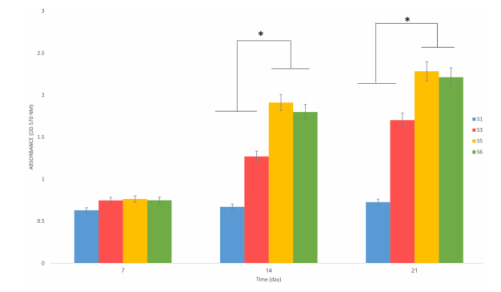

图9.MG-63在支架上的碱性磷酸酶活性分析。*P<0.05[颜色图可在wileyonlinelibrary.com上查看]

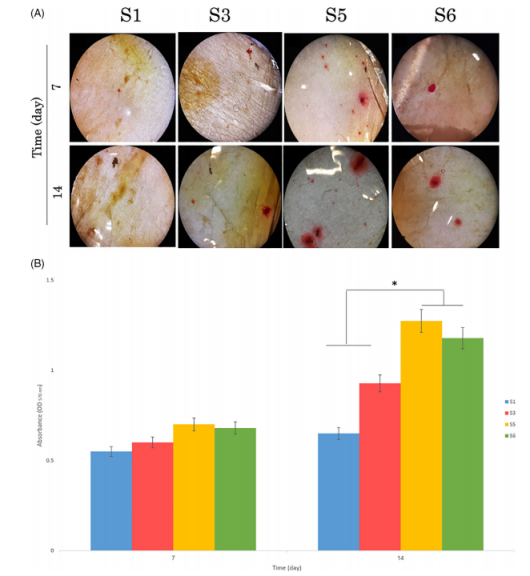

图10.照片显示了用于评估7天和14天后支架上MG63矿化的茜素红S染色：A，S1，S3，S5和S6；B，通过茜素红染色定量评估钙沉积。*P<0.05[颜色图可在wileyonlinelibrary.com上查看]
