DOI:10.3390/molecules25163751

在这项工作中，以醋酸纤维素为原料并负载罗丹明B酰肼制备了不同种类的材料，并将其用作Cu（II）光学传感器进行测试。使用相转化技术制备了具有亚微米多孔结构的膜，纤维簇变化的直径取决于静电纺丝制备步骤，并且流延膜呈现出光滑的无孔结构。研究发现，生产后在织物上负载罗丹明B酰肼是保证染料在高分子材料中稳定性的最佳工艺。对固体基质的吸收和发射分析表明，多孔织物上存在染料，可以选择最合适的材料和负载条件来测试其对Cu（II）离子的响应。通过对罗丹明B产物的检测，经吸收和发射光谱以及共焦荧光成像证实了负载的罗丹明B酰肼与Cu（II）发生反应。结果表明，所制备的复合材料在传感应用中具有广阔的前景。

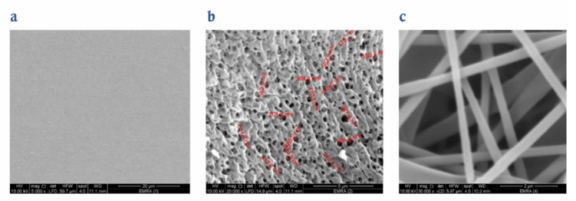

图1.制备的醋酸纤维素材料的扫描电子显微镜（SEM）图像：（a）流延薄膜，（b）多孔膜和（c）在二甲基甲酰胺（DMF）中制备的纳米纤维。

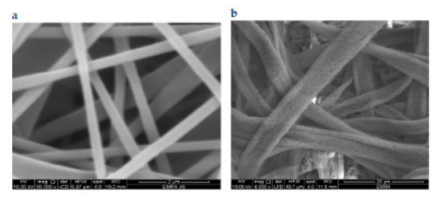

图2.在（a）DMF和（b）二氯甲烷（DCM）/丙酮混合物中制备的电纺醋酸纤维素纳米纤维的SEM图像。

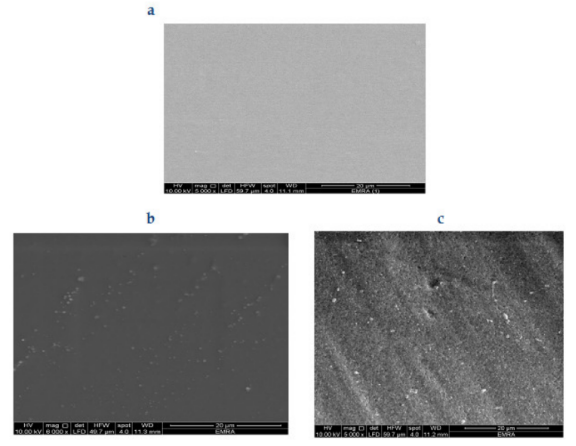

图3.浇铸的醋酸纤维素膜的SEM图像：（a）纯织物，（b）经预处理的RBH负载织物，和（c）经后处理的RBH负载织物。

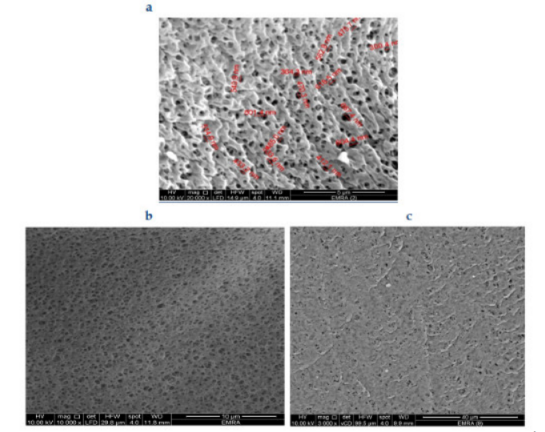

图4.相转化沉积的醋酸纤维素膜的SEM图像：（a）纯织物，（b）经预处理的RBH负载织物，和（c）经后处理的RBH负载织物。

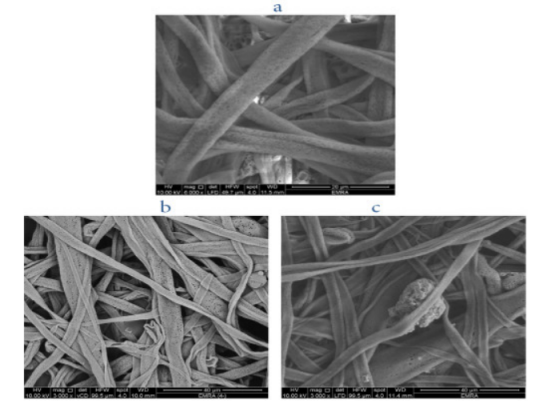

图5.在DCM/丙酮中制备的电纺醋酸纤维素纤维的SEM图像：（a）纯织物，（b）经预处理的RHB负载织物，以及（c）经后处理的RHB负载织物。

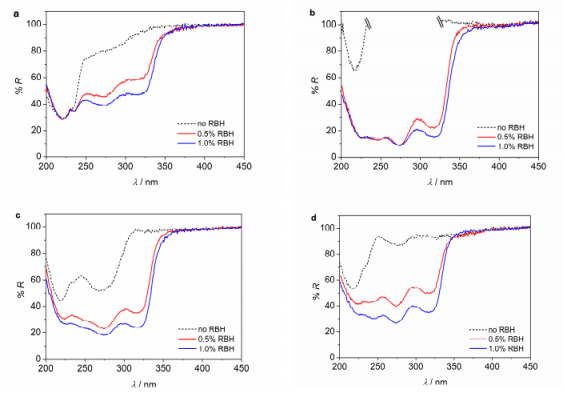

图6.RBH后负载量为0、0.5和1％（w/w）的样品的反射光谱：（a）流延膜，（b）相沉积膜§，（c）在DMF中制备的纤维和（d）在DCM/丙酮中制备的纤维。

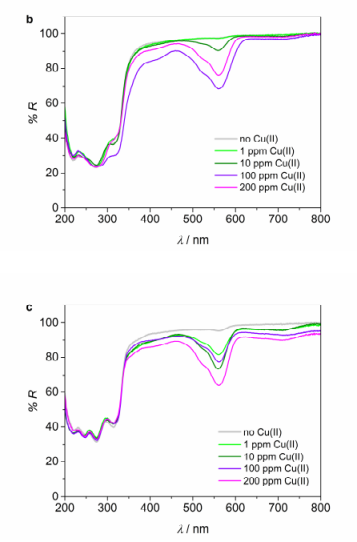

图7.在不同Cu（II）浓度的CuCl2水溶液（pH=7）中浸泡1夜之前和之后，负载RBH的聚合物材料的反射光谱：（a）多孔膜，（b）在DMF中制备的纤维，和（c）在DCM/丙酮中制备的纤维。

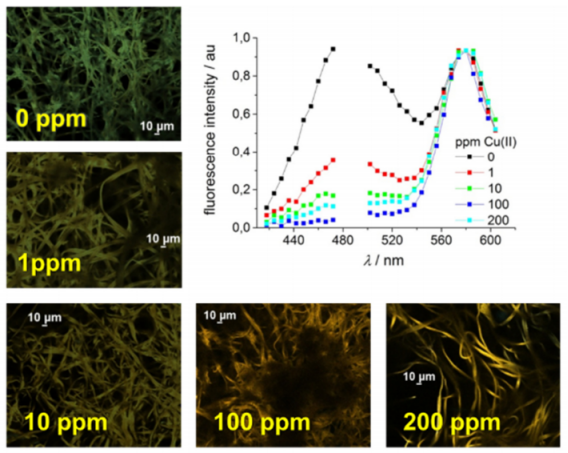

图8.用不同量的Cu（II）处理的纤维样品在405 nm处获得的CLSM光谱图像和共聚焦光谱图（由于二向色镜反射了以488 nm为中心的光，光谱在480-500 nm范围内不完整）。
