DOI: 10.1002/pat.5038

聚癸二酸甘油酯（PGS）是一种极具吸引力的聚合物，在医学领域，尤其是在组织工程中有着广泛的应用。在这项工作中，研究和探讨了溶剂体系对PGS纳米纤维的可纺性、无珠纳米纤维形成及形态的影响。在诸多溶剂中，将作为良溶剂的酸性溶剂用于静电纺丝。步骤如下：（a）合成PGS预聚物并通过傅里叶变换红外光谱法（FTIR）分析其化学结构；（b）将PCL混合在八种不同的溶剂体系中进行PGS的静电纺丝；（c）使用扫描电子显微镜（SEM）评估所制备的纳米纤维的形态；（d）通过MTT测定法研究纳米纤维的生物相容性。在不同溶剂体系中，纳米纤维的平均直径在260±63至4588±970nm之间变化，通过改变溶剂体系可以制备出具有不同形态的纳米纤维。在制备的直纳米纤维中，FA30,15（甲酸），FA/AC30,15（甲酸/丙酮），FA/AA30,15（甲酸/乙酸），CF/DMF20,15（氯仿/N，N-二甲基甲酰胺），FA/AA35,15和CF/DMF23,15（基于大小和形态）为最佳样品。另外，在CF/ET（氯仿/乙醇）中制备的纳米纤维具有粗糙的表面。当使用AA作为溶剂并且聚合物浓度保持在35％w/v时，可制备出海绵状支架。此外，通过使用DMF（30％w/v）和AC（在所有聚合物浓度下）制备了弹簧状纳米纤维。MTT结果还表明，由有害溶剂（第3类）制备的样品CF/DMF20,15具有生物相容性。根据其形态，这类支架可用于不同的组织工程应用中。

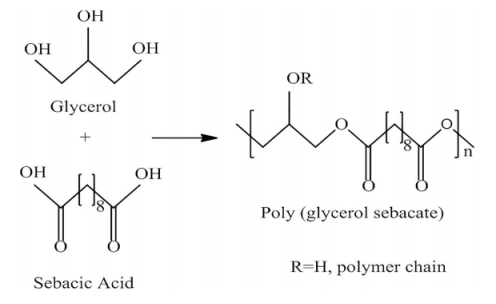

图1.通过甘油和癸二酸的缩聚反应制备PGS聚合物[颜色图可在wileyonlinelibrary.com上查看]

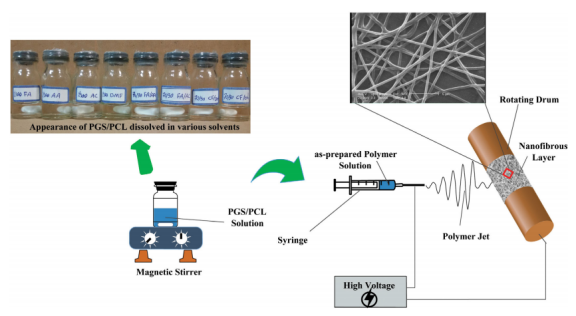

图2.静电纺丝设备的示意图[颜色图可在wileyonlinelibrary.com上查看]

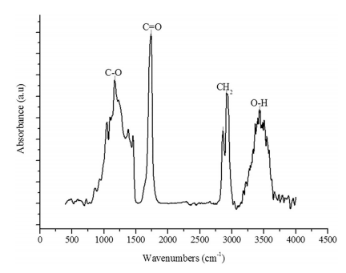

图3.PGS预聚物的FTIR光谱[颜色图可在wileyonlinelibrary.com上查看]

图4.由不同浓度FA，A-C和AA，D-F制备的电纺PGS/PCL纳米纤维的SEM图像

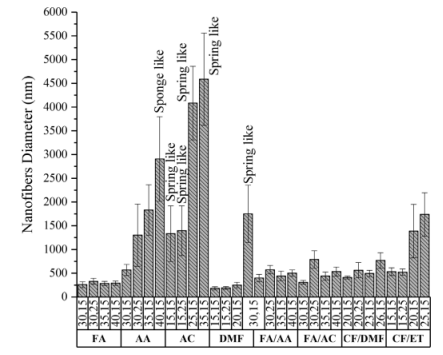

图5.基于溶剂体系制备的PGS/PCL纳米纤维的直径

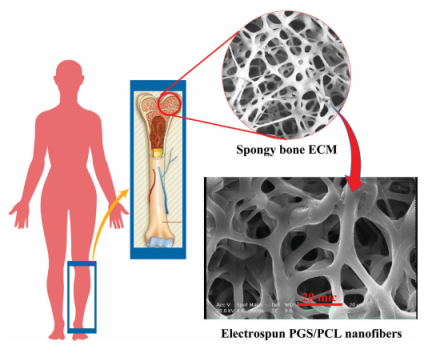

图6.AA40,15样品中PGS/PCL纳米纤维的形态与骨组织天然细胞外基质（ECM）相似[颜色图可在wileyonlinelibrary.com上查看]

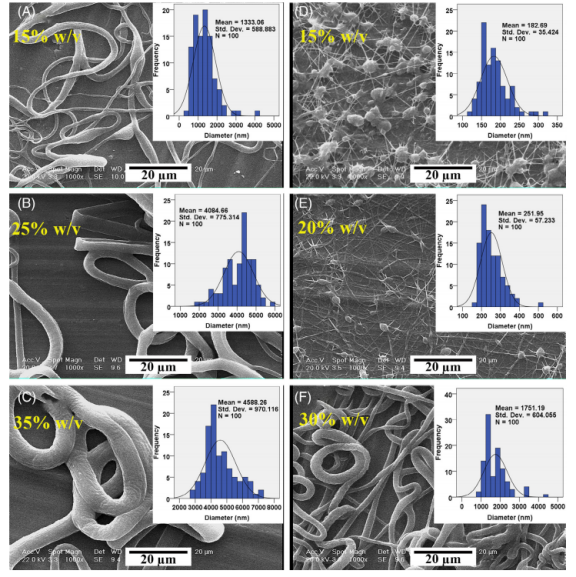

图7.在不同浓度下，由AC，A-C和DMF，D-F制备的电纺PGS/PCL纳米纤维的SEM图像[颜色图可在wileyonlinelibrary.com上查看]

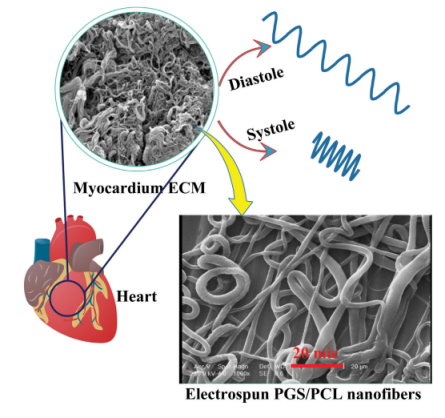

图8.DMF30,15样品中PGS/PCL纳米纤维的形态与天然心脏中肌纤维前体的天然细胞外基质相似[颜色图可在wileyonlinelibrary.com上查看]

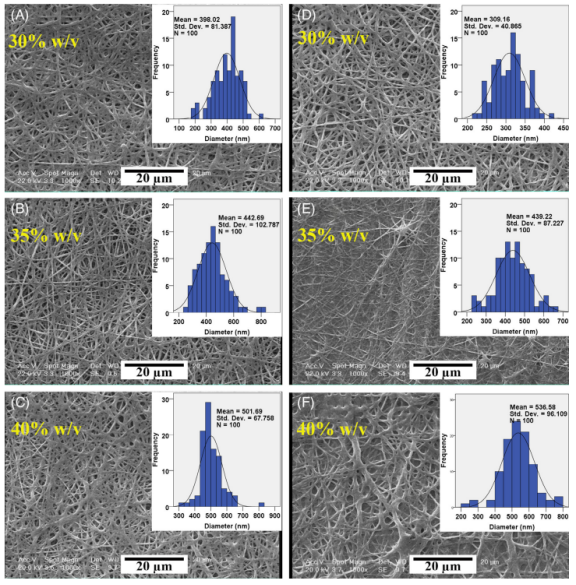

图9.在不同浓度下，由FA/AA，A-C和FA/AC，D-F制备的电纺PGS/PCL纳米纤维的SEM图像[颜色图可在wileyonlinelibrary.com上查看]

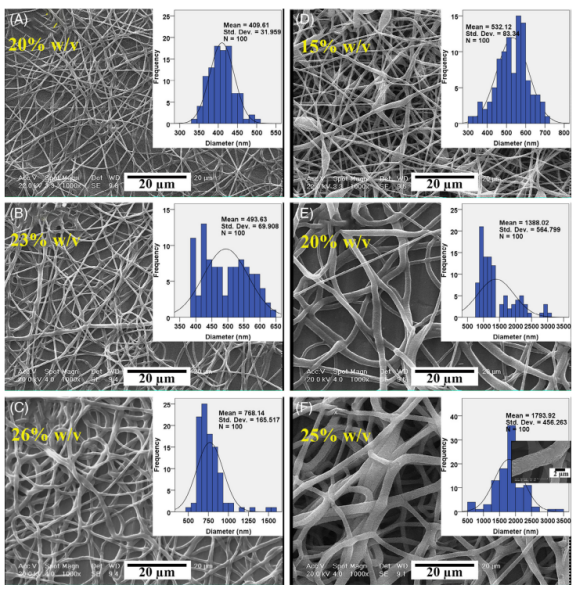

图10.在不同浓度下，由CF/DMF，A-C和CF/ET，D-F制备的电纺PGS/PCL纳米纤维的SEM图像[颜色图可在wileyonlinelibrary.com上查看]

图11.通过使用不同的溶剂体系制备的PGS/PCL纳米纤维的形态：A，FA30,25，B，AA30,25，C，AC15,25，D，DMF15,25，E，FA/AA30,25，F，FA/AC30,25，G，CF/DMF20,25，H，CF/ET15,25[颜色图可在wileyonlinelibrary.com上查看]
