DOI:10.1007/s12034-020-02188-2

考虑到钨酸盐在工业中的重要性，本研究旨在通过现代方法引入新的钨酸盐纳米结构，首次采用溶胶-凝胶法、静电纺丝法和煅烧法制备了钨酸铁纳米纤维。首先，将作为基体聚合物的聚乙烯醇（PVA）分别与钨酸（H2WO4）和硝酸铁（III）（Fe(NO3)3）混合。两种溶液的受控混合后对其进行静电纺丝，制备了PVA/钨酸/硝酸铁（III）复合纳米纤维。最后，在热环境控制下，通过煅烧聚合物纳米纤维获得了钨酸铁陶瓷纳米纤维。通过扫描电子显微镜、能量色散X射线光谱仪、傅立叶变换红外光谱仪、X射线衍射、振动样品磁力计、Brunauer-Emmett-Teller表面积分析以及Barrett-Joyner-Halenda孔径和体积分析对最终产品进行了表征。

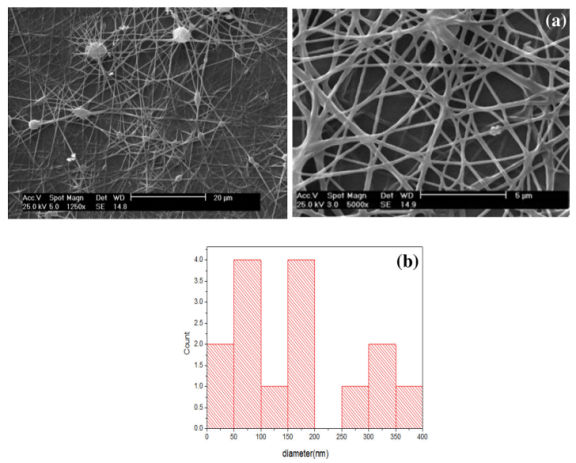

图1.（a）聚合PVA/钨酸/硝酸铁（III）的SEM图像和（b）尺寸分布直方图。

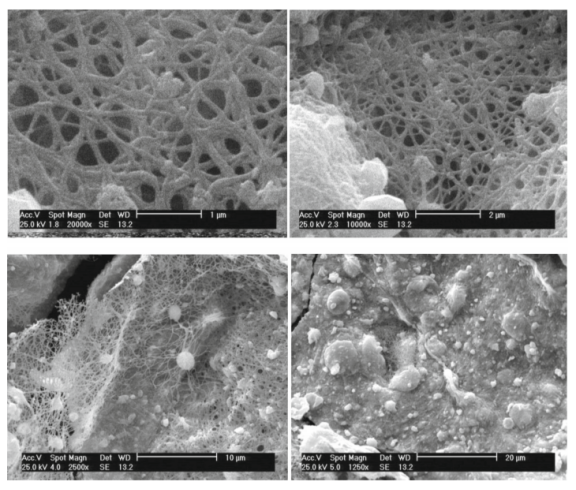

图2.电纺PVA/钨酸/硝酸铁（III）在500℃下以1℃ min-1的速率煅烧后的不同放大倍率SEM图像。

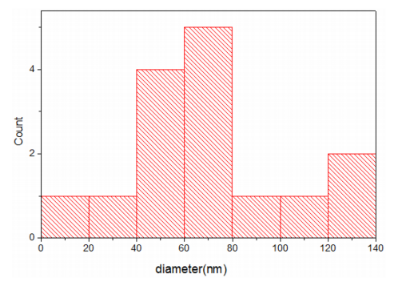

图3.电纺PVA/钨酸/硝酸铁（III）在500℃下以1℃ min-1的速率煅烧后的尺寸分布直方图。

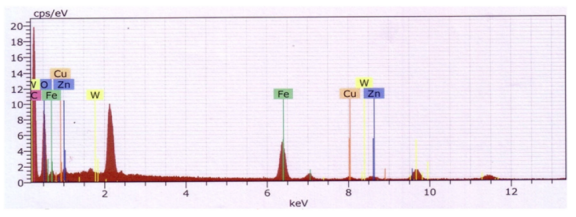

图4.FeWO4纳米纤维的EDX。

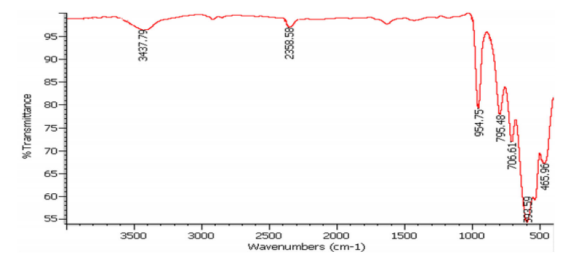

图5.FeWO4的FT-IR。

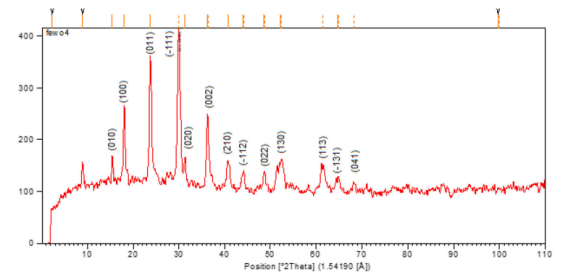

图6.通过煅烧含硝酸铁（III）/钨酸/PVA的聚合物纳米纤维制备的陶瓷纳米纤维的XRD。

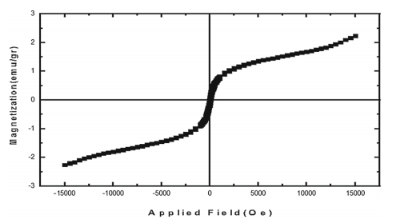

图7.FeWO4纳米纤维的VSM分析。
