DOI: 10.1002/mame.202000344

作为理想的组织工程支架，其表面特征在细胞粘附和增殖中起着重要作用。为了提高聚3-羟基丁酸酯-羟基戊酸酯（PHBV）和聚环氧乙烷（PEO）合成材料的细胞相容性，本研究首次将光化学表面改性技术应用于静电纺丝领域。无需任何交联剂，通过光化学技术将叠氮基苯甲酸改性的明胶（AZ-明胶）作为生物活性蛋白固定在PHBV/PEO电纺垫上。体外降解和细胞培养结果表明，与PHBV和PHBV/PEO电纺垫相比，PHBV/PEO/AZ-明胶电纺垫具有优异的细胞粘附和增殖能力。但是，与PHBV/PEO电纺垫相比，PHBV/PEO/AZ-明胶垫的纤维直径增加，孔隙率和机械性能下降。尽管如此，PHBV/PEO/AZ-明胶-0.01 mg mL-1电纺垫显示出更好的形态（纤维直径600nm，孔隙率88％），机械性能（4.2MPa）和水蒸气透过率（2301 g m-2每天），有望作为组织再生领域中的人工皮肤支架。

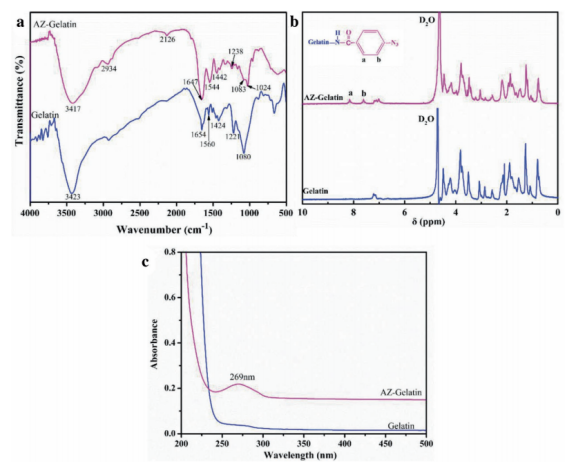

图1.明胶和AZ-明胶的表征：a）FTIR光谱，b）1H NMR光谱，c）紫外-可见光谱。

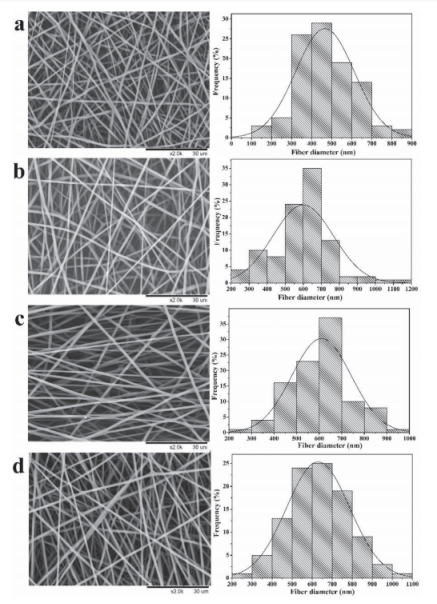

图2.将AZ-明胶固定在PHBV/PEO电纺垫上的SEM图：a）0 mg mL-1，b）0.01 mg mL-1，c）0.1 mg mL-1，d）1 mg mL-1。

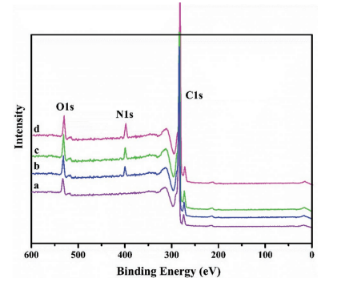

图3.PHBV/PEO和PHBV/PEO/AZ-明胶电纺垫的XPS光谱：a）PHBV/PEO，b）PHBV/PEO/AZ-明胶-0.01 mg mL-1，c）PHBV/PEO/AZ-明胶-0.1 mg mL-1，d）PHBV/PEO/AZ-明胶-1 mg mL-1。

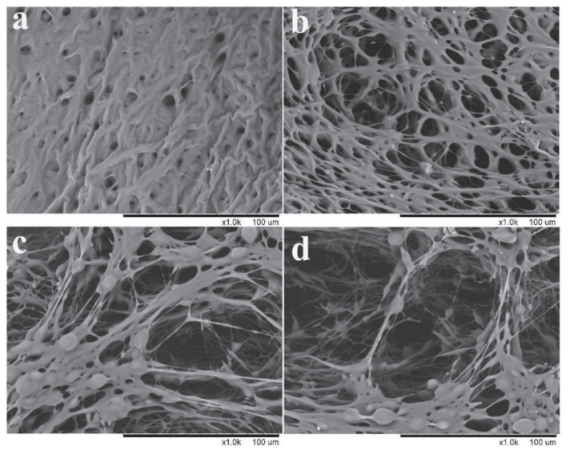

图4.体外降解28天后，PHBV/PEO/AZ-明胶电纺垫的表面形态：a）PHBV/PEO，b）PHBV/PEO/AZ-明胶-0.01 mg mL-1，c）PHBV/PEO/AZ-明胶-0.1 mg mL-1，d）PHBV/PEO/AZ-明胶-1 mg mL-1。

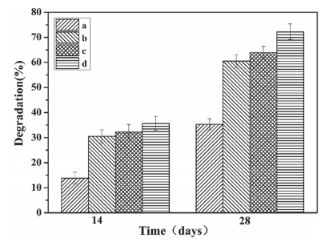

图5.体外降解28天后，PHBV/PEO/AZ-明胶电纺垫的重量损失：a）PHBV/PEO，b）PHBV/PEO/AZ-明胶-0.01 mg mL-1，c）PHBV/PEO/AZ-明胶-0.1 mg mL-1，d）PHBV/PEO/AZ-明胶-1 mg mL-1。

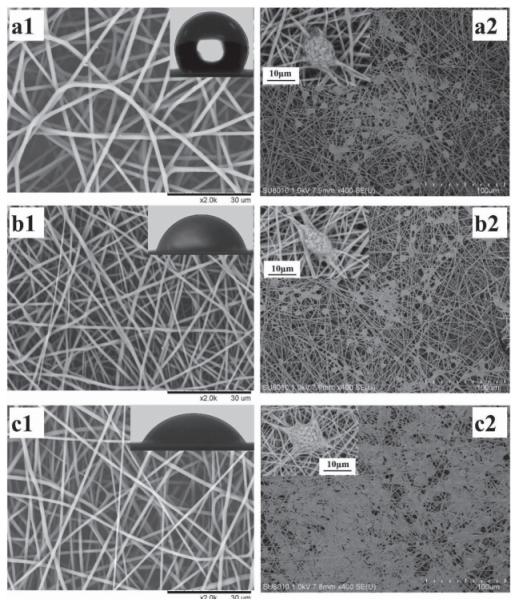

图6.L929细胞在PHBV、PHBV/PEO和PHBV/PEO/AZ-明胶电纺垫上的原始形态a1-c1）和a2-c2）3天后的形态。

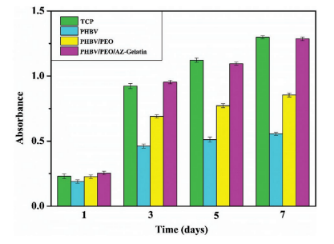

图7.L929细胞在PHBV、PHBV/PEO和PHBV/PEO/AZ-明胶电纺垫上的吸光度（*p<0.05）。

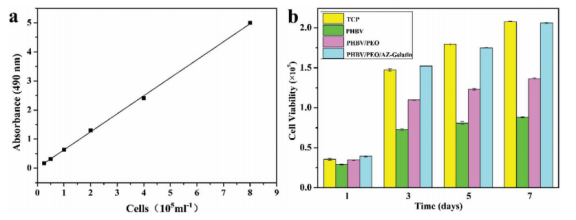

图8.a）在MTT测试中L929细胞的吸光度与密度之间的关系图，b）L929细胞在PHBV、PHBV/PEO和PHBV/PEO/AZ-明胶电纺垫上的细胞活性（*p<0.05）。
