DOI: 10.1557/jmr.2020.189

Cellprene™是一种新近开发的基于聚丙交酯-乙交酯（PLGA）/聚异戊二烯（PI）的聚合物共混物，具有良好的生物性能，可用于生物医学应用。然而，其作为组织工程纤维支架的潜力仍然未知，并且加工参数的影响尚不清晰。在这项研究中，通过溶剂浇铸法制备了几种基于含羟基磷灰石（HAp）和聚乙二醇（PEG）的PLGA/PI共混物的组合物。然后，利用离心纺丝（CS）和静电纺丝（ES）制备了微/纳米纤维。研究了粘度对纤维性能的影响，以期找到一个理想的粘度值来制备均匀的微/纳米纤维。此外，还进行了体外生物活性测试。流变学结果表明，CS的最佳粘度范围为（0.105 Pa s>η>0.138 Pa s）。较粗的ES纤维是在较低粘度下制备的。HAp浓度最低的样品显示出更细、更均匀的无珠纤维，且具有较好的生物活性。

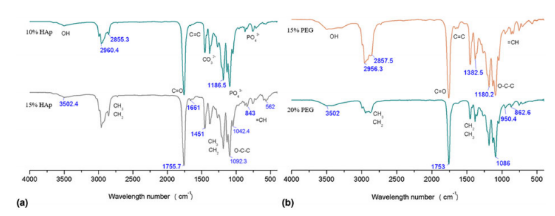

图1.（a）含HAp的混合物和（b）含PEG的混合物的FTIR光谱。

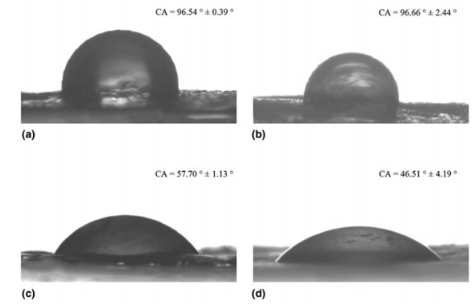

图2.（a）10％HAp，（b）15％HAp，（c）15％PEG和（d）20％PEG的CA图像。

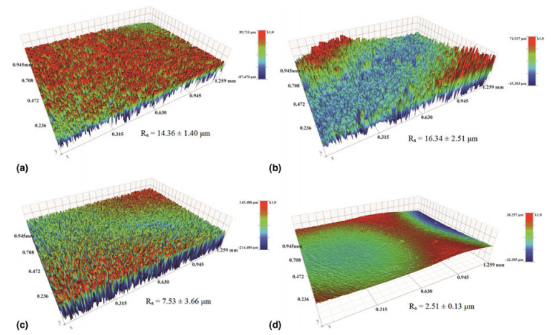

图3.（a）10％HAp，（b）15％HAp，（c）15％PEG和（d）20％PEG的表面粗糙度图像。

图4.（a）浓度为3wt％的不同组合物的粘度值。通过ES和CS获得的纤维的纤维直径：（b）列表示平均值，而条形图表示标准偏差。（c）方差分析表明纤维直径之间存在显著差异（P<0.05）。

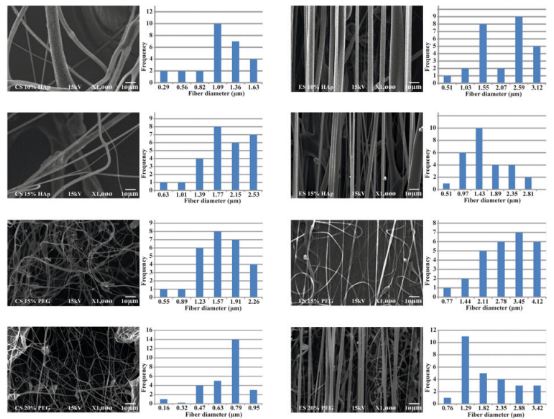

图5.通过ES和CS获得的纤维的SEM图像以及纤维直径频率。比例尺=10μm。

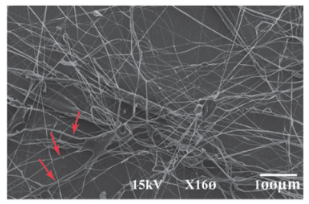

图6.由CS制备的聚合物手指的SEM图像（左下部，用箭头标记）。液滴通过许多纤维连接到手指。液滴和纳米纤维的形成是由瑞利-泰勒不稳定性引起的。比例尺=100μm。

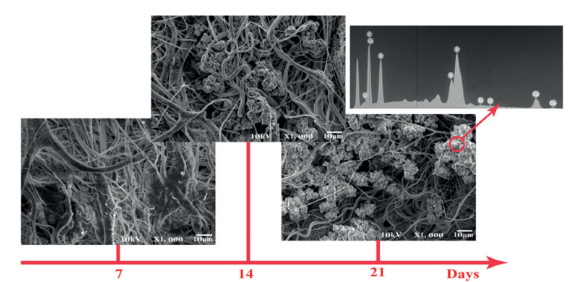

图7.将10％HAp纤维浸入SBF溶液中7、14和21天的显微照片。比例尺=10μm。在孵育21天后形成的结构的EDS光谱。

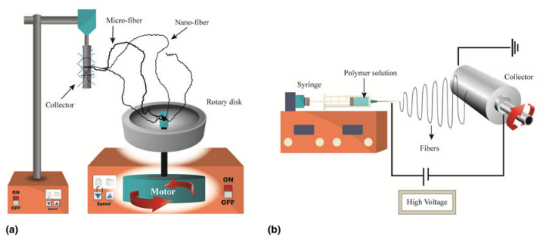

图8.（a）CS和（b）ES技术的示意图。
