DOI:10.1016/j.matchemphys.2020.123669

二氧化锡（SnO2）是一种很有前途的锂离子电池（LIBs）负极材料，但其实际应用受到严重的体积膨胀和导电性差的阻碍。在此，研究者提出了一种通过静电纺丝和后续热处理制备自组装SnO2多孔纳米管的简便方法。锚固在管壁上的纳米级SnO2颗粒为电化学反应提供了丰富的反应位点，中空结构中充足的内部空间有效地容纳了体积膨胀。此外，管状结构在200 mA g-1的电流密度下经过100次循环后仍完好无损，这表明其坚固的结构可以很好地适应体积膨胀。由于上述优点，作为LIBs阳极的SnO2多孔纳米管显示出极好的可逆容量、优异的速率性能和良好的循环稳定性。这种自组装多孔管状结构为抑制先进LIBs电化学反应中负极材料的体积膨胀提供了一条有效途径。

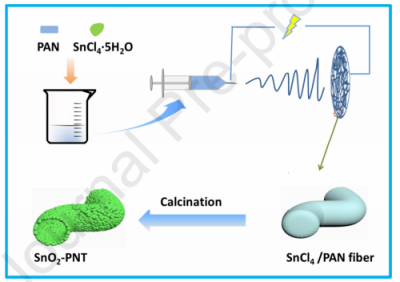

图1.SnO2-PNTs的制备过程示意图。

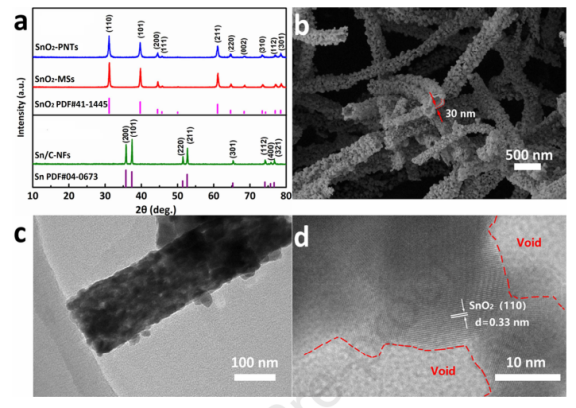

图2.（a）Sn/C-NFs、SnO2-PNTs和SnO2-MSs的XRD图谱，（b）SnO2-PNTs的SEM，（c）TEM和（d）HR-TEM。

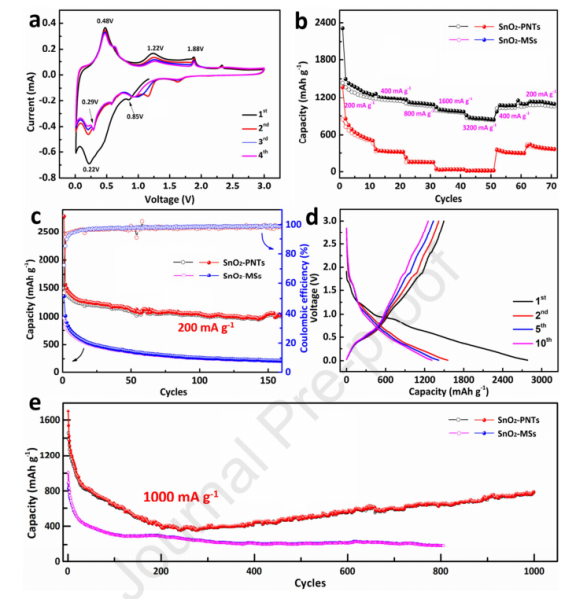

图3.（a）SnO2-PNTs的前四个CV曲线，（b）SnO2-PNTs和SnO2-MSs的速率性能，（c）SnO2-PNTs和SnO2-MSs在200 mA g-1电流密度下的循环性能，（d）在电流密度为200 mA g-1时SnO2-PNTs的恒电流放电/充电曲线，（e）SnO2-PNTs和SnO2-MSs的长期循环测试。

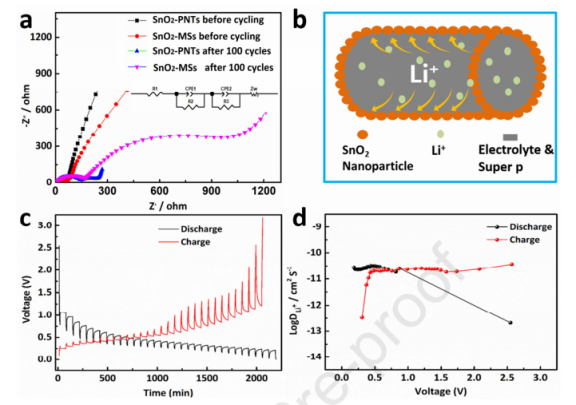

图4.（a）循环前和循环100次后SnO2-PNTs和SnO2-MSs的奈奎斯特图，插图为等效电路，（b）SnO2-PNTs中Li+嵌入机理的示意图，（c）SnO2-PNTs的放电/充电GITT曲线和（d）相应的Li+扩散系数。

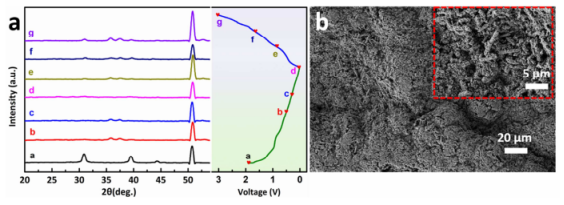

图5.（a）不同截止电压下SnO2-PNTs的XRD图，（b）100次循环后SnO2-PNTs的SEM，插图为局部放大图。
