DOI:10.1016/j.ijbiomac.2020.08.079

这项研究旨在设计基于γ-谷维素（GO）和壳聚糖（CS）涂覆聚己内酯（PCL）纳米纤维的伤口敷料，并评估其在小鼠模型中的促伤口愈合能力。所有敷料均采用静电纺丝法制备，并对其形貌和物理性能进行了研究。将小鼠分为五组，分别用I）PCL-sole（PCL），III）PCL-莫匹罗星（PCL-M），IV）PCL-GO，IV）PCL-CS和V）PCL-CS-GO治疗。评估伤口面积、细菌总数、组织病理学参数以及IL-1β、TNF-α、IL-10、MMP-9、EGF和VEGF的表达。在PCL组中纤维呈随机分布，但负载CS和GO会增加敷料的复杂性。与未负载的PCLs相比，负载GO和CS的PCLs显示出更低的粘度、表面张力和纤维直径，以及更高的电导率和水接触角（P<0.05）。经莫匹罗星、CS和GO负载PCLs治疗后伤口面积和细菌总数明显减少（P<0.05）。与未负载的PCL组相比，莫匹罗星、CS和GO涂覆PCL会降低IL-1β、TNF-α、MMP-9的表达，但会提高IL-10和VEGF的表达（P<0.05）。PCL-CS-GO组对伤口愈合和物理参数的响应最佳。

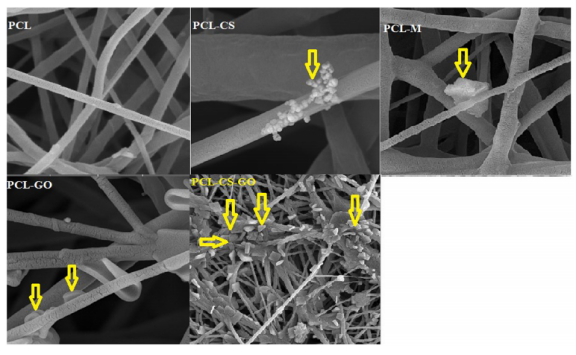

图1.含CS、M和GO的PLC纳米纤维的SEM图像。黄色箭头表示PCL-CS中的CS，PCL-M中的M，PCL-GO中的GO和PCL-CS-GO中的CS-GO。

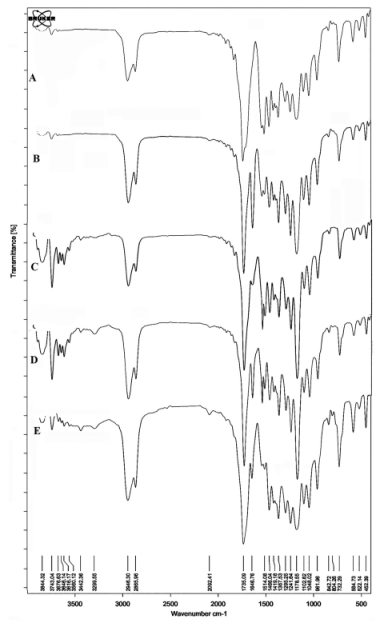

图2.A）PCL，B）PCL-CS，C）PCL-GO，D）PCL-CS-GO和E）PCL-M的FT-IR光谱。

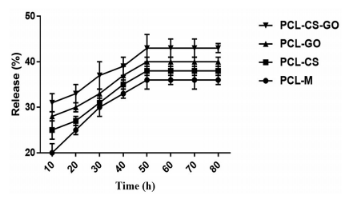

图3.含CS、M和GO的PLC纳米纤维在不同的时间（h）的活性化合物释放情况。

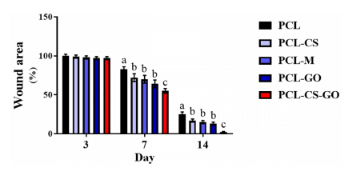

图4.用基于PCL和掺有CS、GO和M的敷料处理的小鼠的伤口面积（％）。上标（a-c）表示在同一天有显著差异，P<0.05。

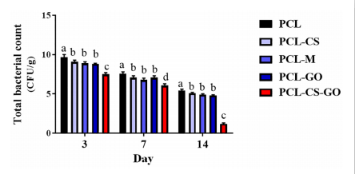

图5.用基于PCL和掺有CS、GO和M的敷料处理的小鼠中的细菌总数（CFU/g）。上标（a-c）表示在同一天有显著差异，P<0.05。

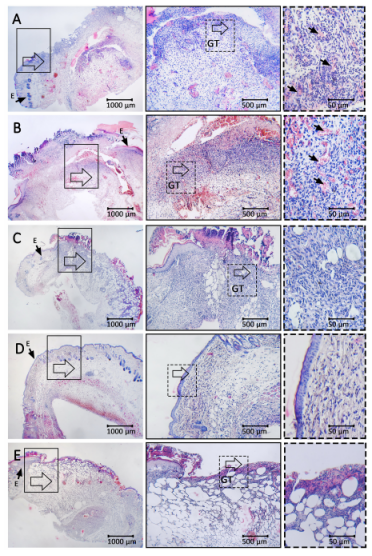

图6.第7天伤口区域的H＆E染色；（A）PLC，（B）PCL-M，（C）PCL-CS，（D）PCL-GO和（E）PCL-CS-GO。参见PCL、PCL-M和PCL-CS组中结构良好的肉芽组织（GT）。与其他组相比，PCL和PCL-M治疗组的血管生成得到了显著改善。注意：在第7天，GO治疗组的上皮完全形成，但在其他组中上皮则经历了修复和分化。

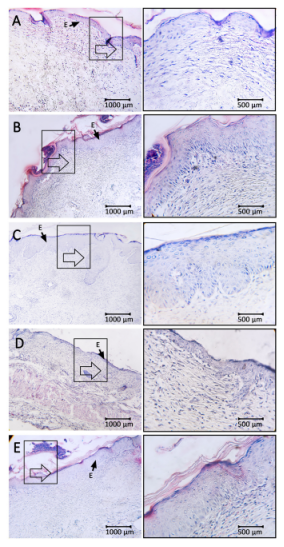

图7.第14天的伤口区域H＆E染色；（A）PLC，（B）PCL-M，（C）PCL-CS，（D）PCL-GO和（E）PCL-CS-GO。与其他组相比，PCLM、PCL-CS和PCL-CS-GO伤口区域的表皮和真皮恢复良好。

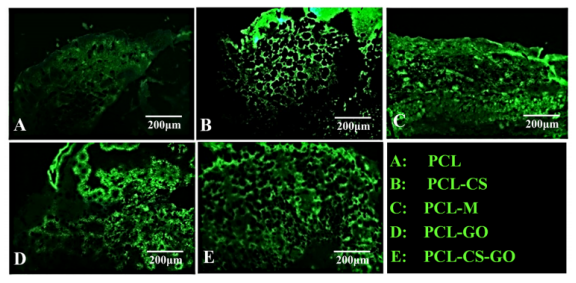

图8.第14天在荧光显微镜下用胶原免疫荧光染色法染色以检测胶原纤维的代表性显微照片：在伤口诱导的第14天，使用抗I型胶原抗体鉴定I型胶原。负载的PCL组（B，C，D和E）中的胶原蛋白分泌高于PCL组（A）中的胶原蛋白分泌。在PCL-CS-GO组（D）中观察到最高的胶原蛋白分泌。

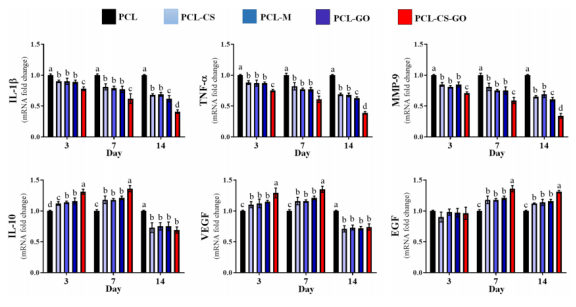

图9.局部施用负载GO、M和CS的PCL敷料对基因表达的影响。上标（a-d）表示在同一天有显著差异，P<0.05。
