DOI:10.1016/j.cej.2020.126584
随着世界上许多国家对空气质量的日益关注,金属-有机骨架正在被广泛研究,以将其应用于开发去除PM2.5的空气过滤技术。在这项研究中,使用静电纺丝技术成功制备了聚丙烯酸@沸石咪唑酯骨架-8(PAA@ZIF-8)膜,该膜在PM2.5过滤方面显示出广阔的应用前景。PAA@ZIF-8膜的较小孔径为0.5µm,孔隙率为89.4%,经ZIF-8改性后,PAA@ZIF-8膜获得了多孔的粗糙纳米纤维、正表面zeta电位和高拉伸强度。测试证实,PAA@ZIF-8膜具有优于商用PVDF和电纺PAA膜的PM2.5过滤性能,记录的PM2.5截留率为99.6%。除了孔径小以外,PAA@ZIF-8膜的多孔粗糙纳米纤维结构还产生了较高的BET表面积(344.9 m2/g),可物理吸附PM2.5颗粒。此外,研究发现ZIF-8涂层纳米纤维的正表面zeta电位(PH=7时为67.3mV)有助于吸引在空气湿度中结合的带负电的PM2.5颗粒,从而进一步提高PM2.5的过滤速率。

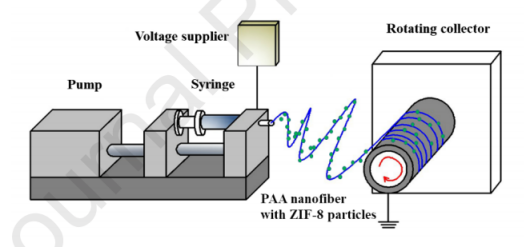

图1.制备E-PAA@ZIF-8膜的静电纺丝工艺。

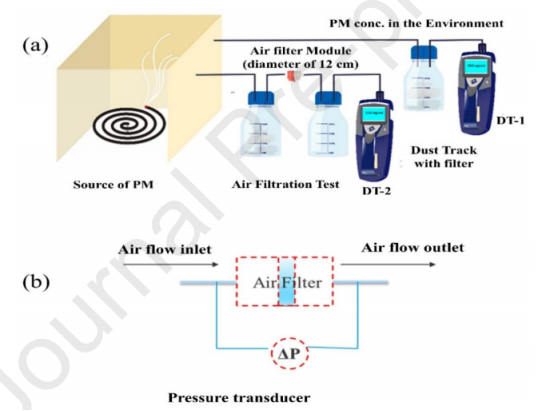

图2.(a)空气过滤测试装置和(b)压降测量装置的示意图。

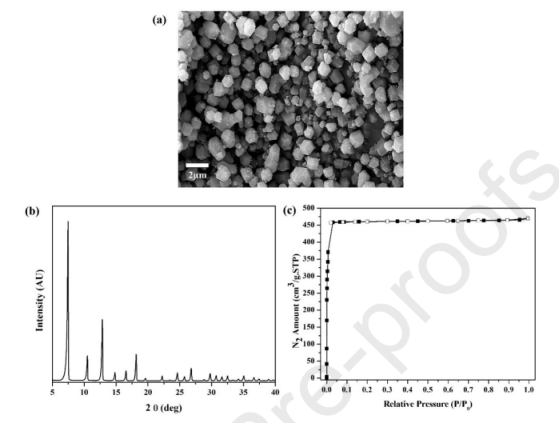

图3.(a)ZIF-8晶体的SEM图像,(b)ZIF-8的粉末XRD图,(c)ZIF-8在77K下的N2吸附等温线。实心符号表示吸附,空心符号表示解吸。

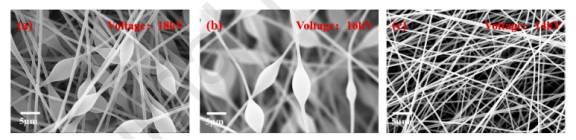

图4.在不同电压值下PAA电纺膜的SEM图像。

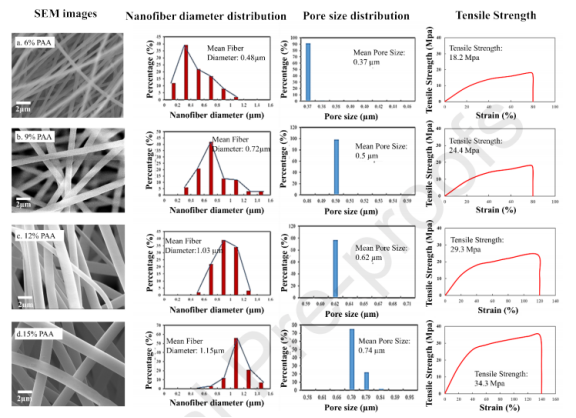

图5.含不同PAA浓度(分别为a.6%,b.9%,c.12%和d.15%)的PAA膜的SEM图像、纳米纤维直径分布、孔径分布和拉伸应力-应变曲线。

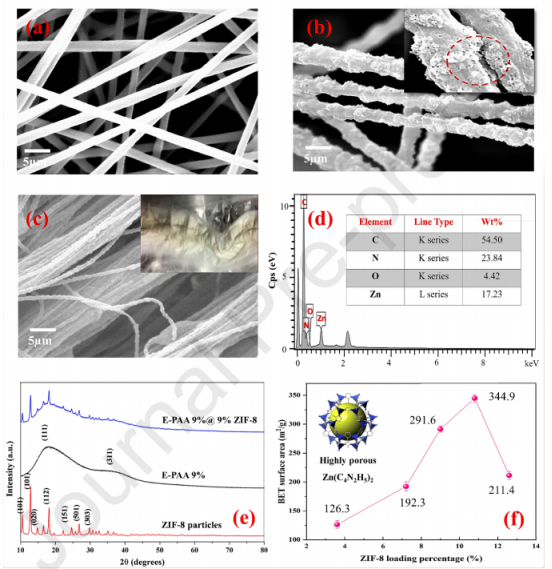

图6.(a)具有光滑纤维的E-PAA9%膜和(b)具有粗糙纤维以及多孔结构的E-PAA9%@9%ZIF-8膜的SEM图。(c)E-PAA9%@10.8%ZIF-8膜的SEM图像和膜形态。(d)PAA9%@9%ZIF-8膜的EDS扫描图。(e)ZIF-8颗粒、E-PAA9%膜和E-PAA9%@9%ZIF-8膜的XRD图谱。(f)PAA@ZIF-8膜的BET表面积随ZIF-8负载百分比的变化。

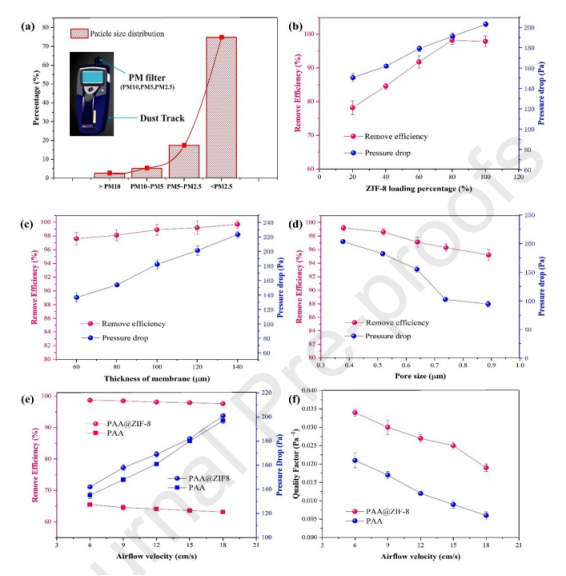

图7.(a)PM源的尺寸分布和用于PM检测的灰尘轨迹配置。(b)膜孔径,(c)ZIF-8负载百分比和(d)膜厚度对过滤效率和压降的影响。(e)使用优化的PAA9%@9%ZIF-8和PAA膜时,去除效率和压降随气流速度的变化而变化。(f)使用优化的PAA9%@9%ZIF-8和PAA膜时,品质因数随气流速度的变化而变化。

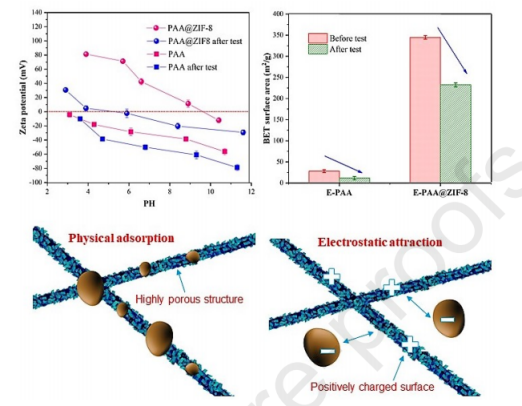

图8.(a)空气过滤前后两种电纺膜的zeta电位变化。(b)空气过滤前后两种电纺膜的表面积变化。(c)空气过滤机理示意图。
