DOI: 10.1002/pat.5028

对纤维、织物和服装的传统驱虫处理方法由于反复洗涤而耐久性有限，而且使用杀虫剂还可能产生刺激性或毒性。在这项工作中，通过将派卡瑞丁与尼龙6,6纳米纤维进行物理混合，采用静电纺丝法来控制分层结构的功能性微米级至纳米级纤维的组成，从而实现可调节的驱虫剂释放。甚至在高达50wt％的负载浓度下，尼龙纤维的尺寸和形态也不受派卡瑞丁掺入的影响。派卡瑞丁的释放动力学主要取决于负载浓度和温度，由于在提供基于扩散机理的释放方面，派卡瑞丁-尼龙的分子间相互作用极小。同轴纳米纤维的鞘层成分具有保护芯部添加剂的潜力，可用于更耐用的织物，并在延长释放应用中起到扩散屏障的作用。与单丝类似物相比，同轴纳米纤维的释放动力学得到了改善，表明其具有进一步调整释放行为的能力。

图1.尼龙6,6（左）和派卡瑞丁（右）的化学结构

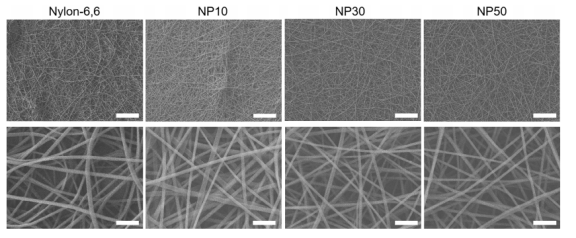

图2.单丝尼龙/派卡瑞丁（NP）复合材料的扫描电子显微照片。顶部和底部的代表性比例尺分别为20和2μm

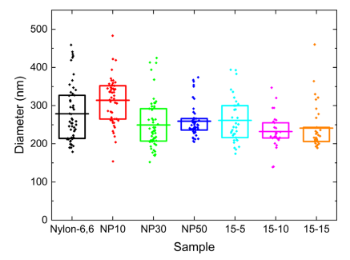

图3.尼龙/派卡瑞丁（NP）单丝和同轴纤维的纤维直径显示在方框图中，其中点代表单独的测量值，每个方框代表平均纤维直径（中心线）和SD（顶部和底部线）。单向方差分析（ANOVA）和Tukey事后分析表明NP10与NP30、NP50、15-5、15-10和15-15存在显著差异（P<.05），并且尼龙66与15-10存在显著差异（P<.05）[颜色图可在wileyonlinelibrary.com上查看]

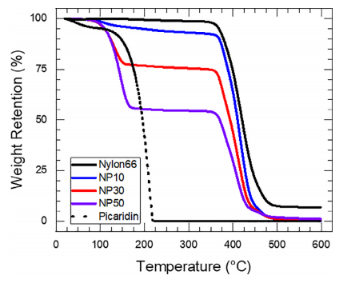

图4.尼龙/派卡瑞丁（NP）复合纤维的热重分析（TGA）曲线[颜色图可在wileyonlinelibrary.com上查看]

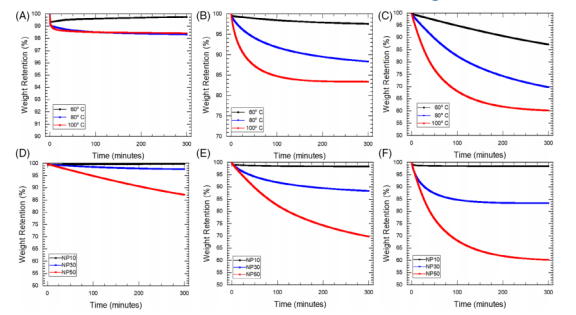

图5.A）NP10，B）NP30，C）NP50以及所有尼龙/派卡瑞丁（NP）复合材料在D）60℃，E）80℃和F）100℃下的等温热重分析（TGA）曲线[颜色图可在wileyonlinelibrary.com上查看]

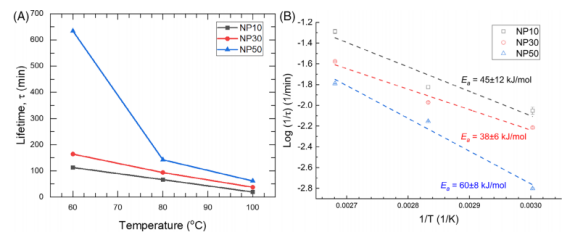

图6.A）使用公式（1）从等温热重分析（TGA）图中提取的使用寿命，B）Arrhenius图显示了从相应线性回归（虚线）计算出的活化能（Ea）[颜色图可在wileyonlinelibrary.com上查看]

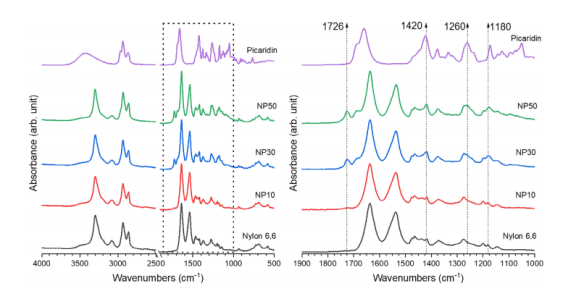

图7.纯派卡瑞丁、纯尼龙和尼龙/派卡瑞丁（NP）复合材料的衰减全反射红外（ATR-IR）光谱，显示了全光谱（左）和感兴趣的区域（右）[颜色图可在wileyonlinelibrary.com上查看]

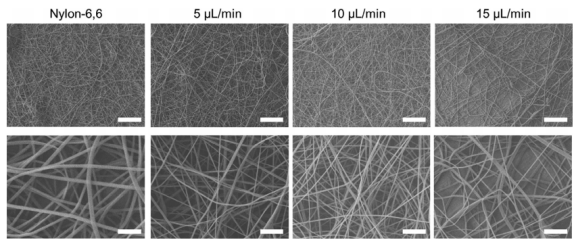

图8.同轴尼龙/派卡瑞丁（NP）复合材料的扫描电子显微照片。NP复合材料的恒定鞘层流速为15μL/min，可变芯层流速为5、10和15μL/min。顶部和底部的代表性比例尺分别为20和2μm

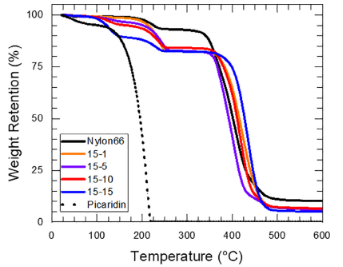

图9.同轴纳米纤维复合材料的热重分析（TGA）曲线[颜色图可在wileyonlinelibrary.com上查看]
