DOI:10.1016/j.apsusc.2020.147430

在这项研究中，通过一种简便的原位共沉淀法制备了Bi2O2CO3-Cu2O复合材料，然后采用静电纺丝技术首次制备了一种新型光催化膜SF/Bi2O2CO3-Cu2O。通过XRD、XPS、SEM、TEM、FTIR和UV-vis等技术对所制备的材料进行了表征。Bi2O2CO3-Cu2O异质结构的形成有利于载体的分离和运输，从而增强了可见光驱动的光催化性能。因此，SF/Bi2O2CO3-Cu2O对氯霉素的最高光降解效率在30分钟内达到98.3％，远高于SF/Bi2O2CO3。同时，由于静电纺丝丝素所提供的自支撑结构，SF/Bi2O2CO3-Cu2O纳米纤维可以很容易地与水分离。根据光降解机理和Q-TOF法对降解产物的分析，研究者提出了氯霉素可能的降解途径。结果表明，经SF/Bi2O2CO3-Cu2O处理后，金黄色葡萄球菌和大肠杆菌的生长分别被抑制了71.09％和80.63％。最后，通过CCK-8试剂盒证明了该膜的低细胞毒性。

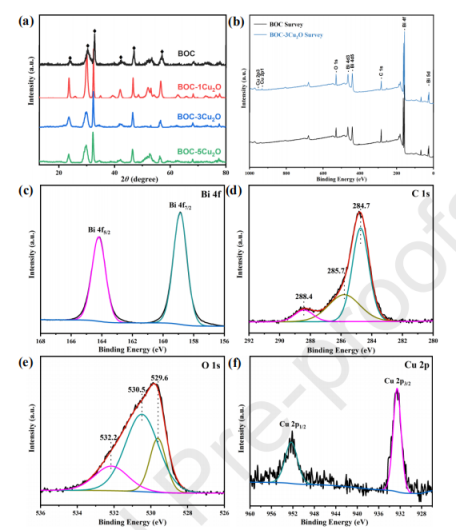

图1.（a）不同样品的X射线衍射图。（b）样品BOC和BOC-3Cu2O的典型XPS全扫描光谱。BOC-3Cu2O的高分辨率XPS光谱：（c）Bi 4f，（d）C 1s，（e）O 1s和（f）Cu 2p。

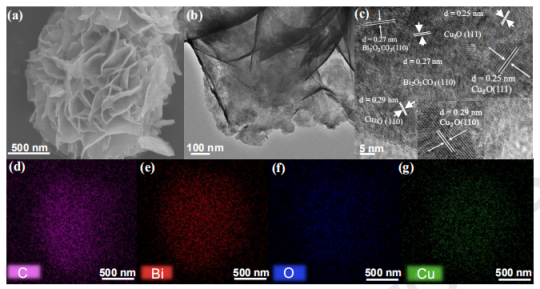

图2.BOC-3Cu2O的SEM，（b）TEM，（c）HR-TEM和（d-g）元素映射图。

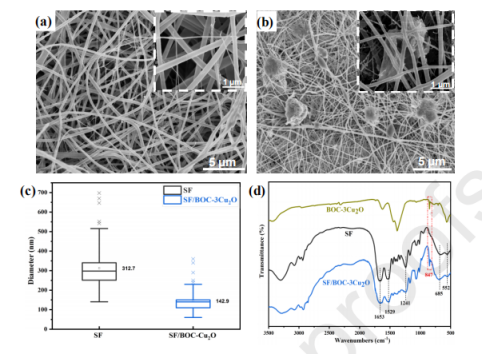

图3.（a）纯SF和（b）通过静电纺丝工艺构建的SF/BOC-3Cu2O的SEM。（c）纤维材料的直径分布。（d）BOC-3Cu2O粉末、SF膜和SF/BOC-3Cu2O复合膜的FTIR光谱。

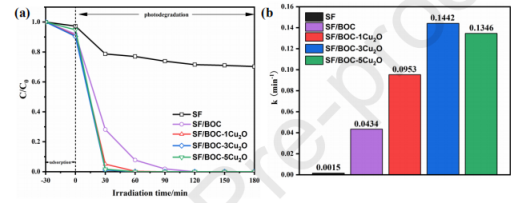

图4.（a）在可见光照射下不同样品的CHL光催化降解；（b）在可见光照射下MB的光催化降解动力学速率常数。

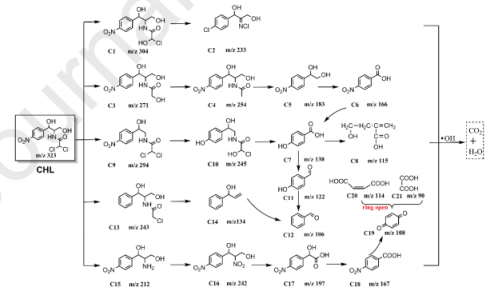

图5.CHL在SF/BOC-3Cu2O纳米织物上可能的降解途径。

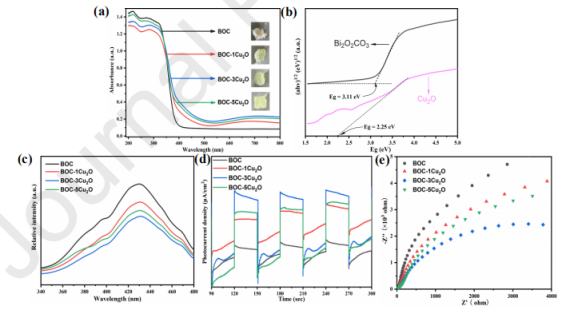

图6.（a）所制备样品的紫外-可见漫反射光谱。（b）对于Cu2O的带隙能量，（αhν）1/2与hv的关系图；对于Bi2O2CO3的带隙能量，（αhν）2与hv的关系图。（c）不同样品的PL光谱，（d）瞬态光电流响应，（e）EIS奈奎斯特图。

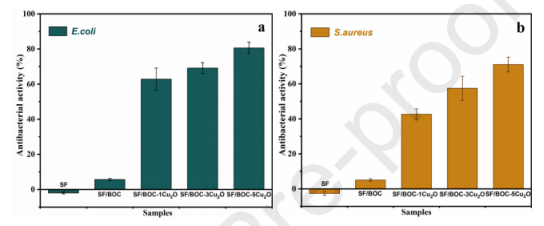

图7.不同样品对（a）大肠杆菌和（b）金黄色葡萄球菌的影响。

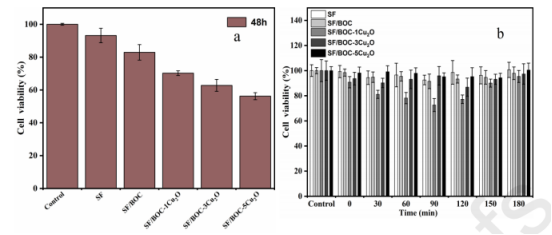

图8.L929细胞暴露于（a）不同材料和（b）光催化降解过程中收集的CHL样品48h后的活性。
