DOI:10.1016/j.ijbiomac.2020.07.246
采用静电纺丝技术制备了聚乳酸(PLA)/纤维素纳米晶体(CNC)复合支架,以评估CNCs对PLA生物相容性和成骨能力的影响。使用傅立叶变换红外光谱(FTIR)、X射线衍射图谱(XRD)、透射电子显微镜(TEM)和原子力显微镜(AFM)对支架进行了表征。与纯聚合物相比,复合材料支架的机械性能显著增强。这是由于聚合物链和CNCs之间更强的相互作用。与纯聚合物相比,复合支架表现出更高的热稳定性。值得注意的是,在所制备的复合支架存在下观察到良好的粘附和增殖,这表明它们具有优异的生物相容性。在复合支架表面上观察到更高的矿化度。所制备支架被培养的细胞显著覆盖,并且相对于对照组显示出更高的荧光强度。另外,在复合支架中观察到更高的成骨基因标志物表达,这一事实证实了其增强的成骨能力。治疗3周后,在大鼠颅骨缺损模型中监测到所制备支架的骨再生能力。所制备的支架具有良好的生物相容性和优异的骨诱导性。因此,该支架具有作为组织工程应用生物材料的潜力。

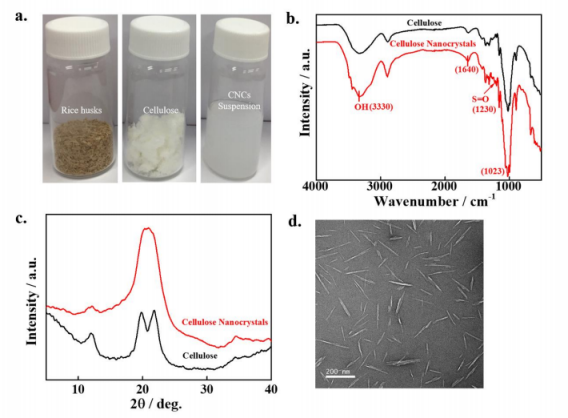

图1.用于提取CNCs的原始生物量,(a)纯稻壳、稻壳衍生的纤维素和酸水解的CNCs悬浮液,(b)稻壳衍生的纤维素和CNCs的FTIR光谱,(c)稻壳衍生的纤维素和CNCs的XRD图谱,以及(d)稻壳衍生的CNCs的TEM图像。

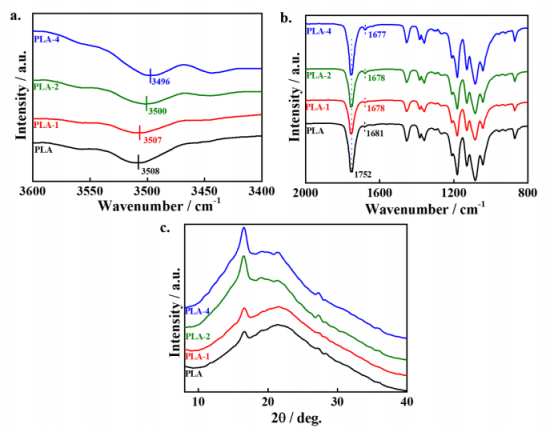

图2.(a&b)纯PLA聚合物及其复合支架的FTIR光谱,以及(c)纯PLA聚合物及其复合支架的XRD图。

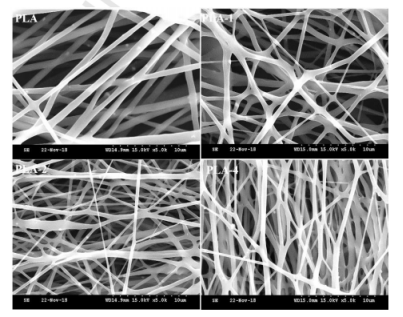

图3.纯PLA聚合物及其复合支架的FE-SEM形态。

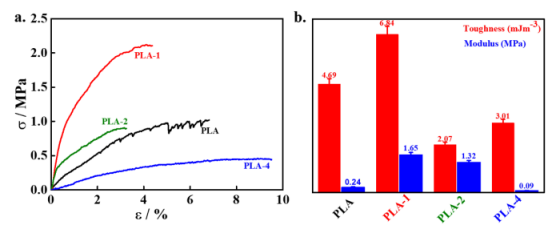

图4.纯PLA聚合物及其复合支架的力学性能,(a)应力-应变曲线,以及(b)纯PLA聚合物及其复合支架模量和韧性值的变化。

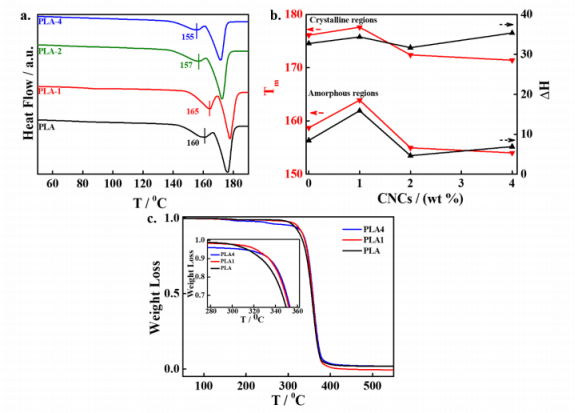

图5.纯PLA聚合物及其复合支架的热稳定性,(a)纯PLA及其复合支架的DSC热分析图,(b)相对于CNCs含量,熔融行为和熔化热的变化,以及(c)纯PLA聚合物及其复合支架的TGA热分析图。(插图:放大的热谱图)。

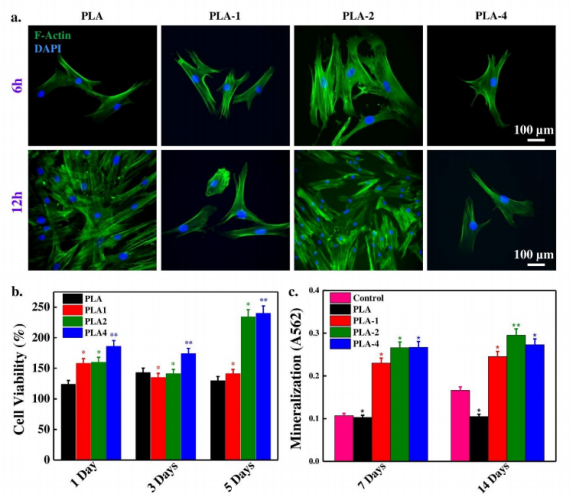

图6.细胞粘附和增殖。(a)6和12h后,粘附在纳米纤维上的hBMSCs的免疫荧光染色。(比例尺:100μm)(b)在PLA及其复合支架上的hBMSCs的细胞活性数据,以及(c)在孵育7和14天后纯PLA及其复合支架的矿化能力(p*<0.05&p**<0.01)。
图7.细胞培养3天后,含BMSCs的PLA/CNCs支架的荧光显微镜图像和相应的强度分布(放大倍数为20)。

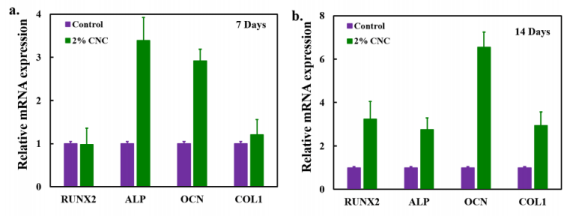

图8.(a)孵育7天和(b)孵育14天后,通过实时PCR技术评估PLA-2复合支架的成骨能力。与对照组相比,存在PLA-2复合支架时成骨基因标记物的表达更高(p*<0.05)。

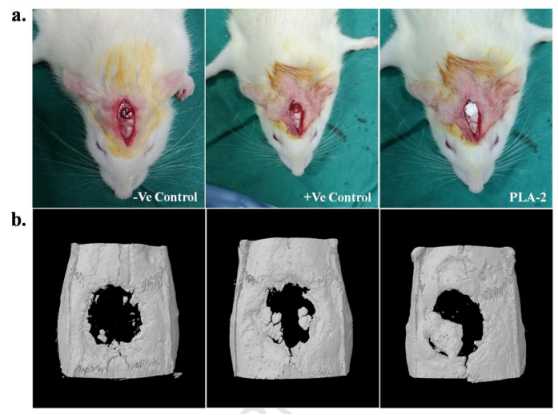

图9.(a)在指定条件下进行的体内外科手术实验的代表性图像,以及(b)显示治疗3周后通过µCT修复的大鼠颅骨缺损的图像。

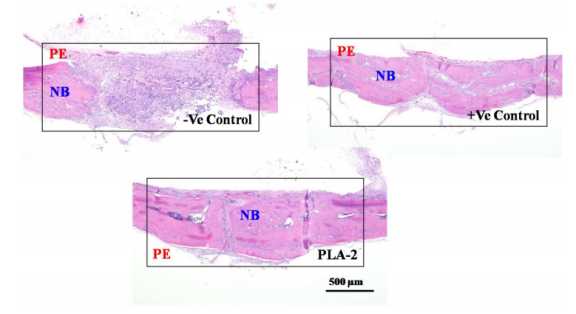

图10.苏木精和曙红(H&E)染色在指定条件下治疗3周后从颅骨缺损部位收集的组织切片(比例尺:500µm)。PE,腹腔;NB,新骨形成。
