DOI:10.1016/j.matlet.2020.128428

通过对聚丙烯腈（PAN）、苯基硅烷（PS）和α-环糊精（CD）混合物的一步静电纺丝及随后的碳化处理，可制备出高度多孔的碳纳米纤维复合材料（PPSCD），无需任何其他物理/化学活化步骤。通过调节PS浓度，可以很好地优化其电容性能。PAN和CD聚合物溶液中PS浓度为3wt％，可提供563 m2 g-1的大比表面积，这有利于双层电容充放电过程中的电荷存储和快速离子传输。PPSCD电极在6 M KOH水溶液中显示出最大的比电容（在1 mA cm-2的电流密度下为189 F g-1）和较高的能量密度（在400至10,000 W kg-1的功率密度下为22-15 Wh kg-1）。

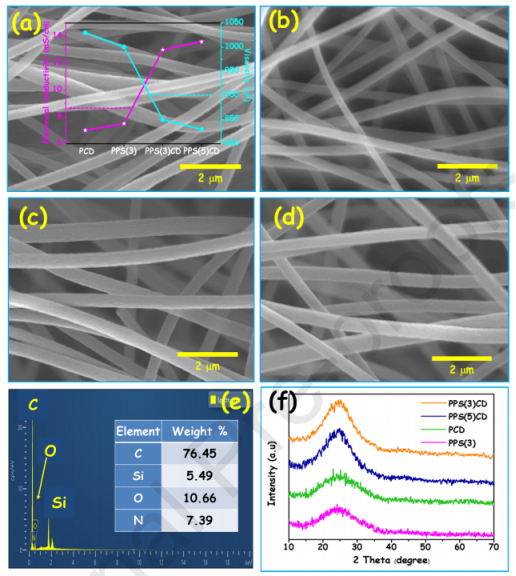

图1.FE-SEM图像显示了（a）PPS（3）CD，（b）PPS（5）CD，（c）PCD和（d）PPS（3）的形态，（e）PPS（5）CD的EDS数据和（f）XRD图谱。

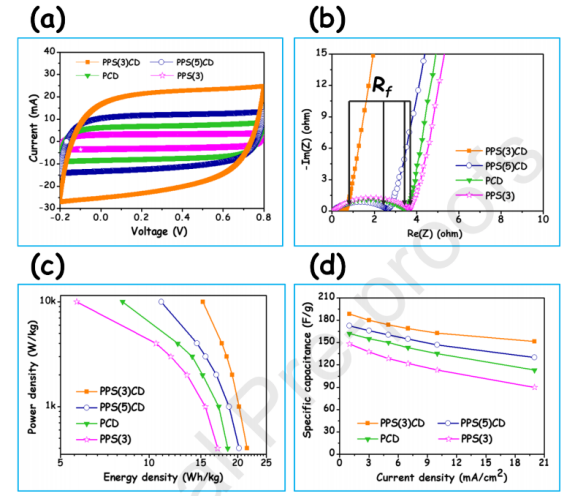

图2.（a）扫描速率为25 mV s-1的CVs，（b）奈奎斯特图，（c）Ragone图，以及（d）水溶液中的比电容。

图3.（a）在77K下的氮气吸附-解吸等温线和（b）表面表征。
