DOI:10.1002/app.49708

本研究合成了经不同含量交联剂交联的聚-2-异丙基-2-恶唑啉（PiPrOx），并通过光散射、色谱和流变法对其进行了表征。观察到交联剂含量对溶解度和单峰或双峰性存在显著影响。首次采用静电纺丝法制备了交联PiPrOx与聚环氧乙烷的纤维状高分子聚合物。通过红外光谱、差示扫描量热法和扫描电子显微镜研究了分子间氢键在电纺纤维（EF）结构和性能中的作用。已证实，这些相互作用可以获得均匀的纤维膜。同时，氢键是PiPrOx在水中自组织的原因。

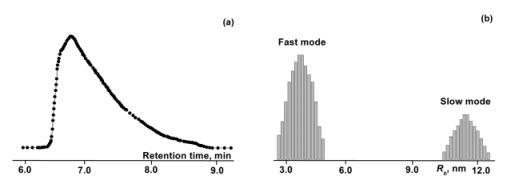

图1.（a）样品2在LiBr+DMF中的GPC曲线。（b）2-硝基丙烷中样品4的散射体水动力半径Rh-i上的光散射强度分布

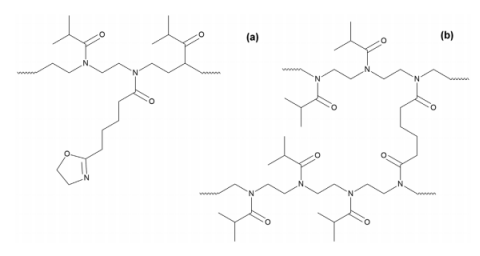

图2.合成的聚-2-异丙基-2-恶唑啉的线性（a）和交联（b）组分

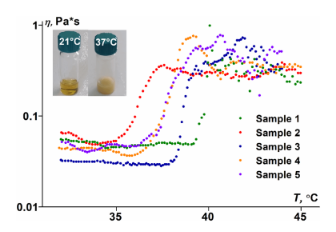

图3.水溶液动态粘度η的温度依赖性。插图：样品1溶液的热诱导相变[颜色图可在wileyonlinelibrary.com上查看]

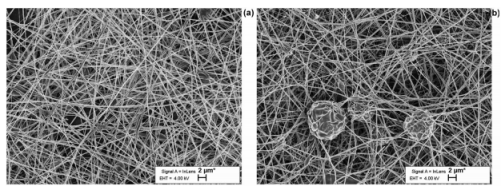

图4.电纺聚环氧乙烷（a）和聚-2-异丙基-2-恶唑啉（PiPrOx）+PEO（b）膜的扫描电子显微镜图像

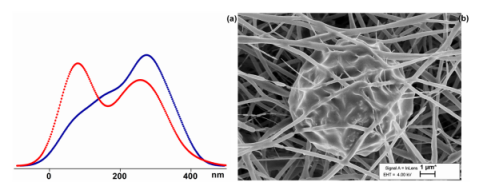

图5.纤维直径分布（蓝线-PEO，红色-PiPrOx+PEO）（a）和与膜纤维结合的交联PiPrOx颗粒（b）。PEO，聚环氧乙烷；PiPrOx，聚-2-异丙基-2-恶唑啉[颜色图可在wileyonlinelibrary.com上查看]

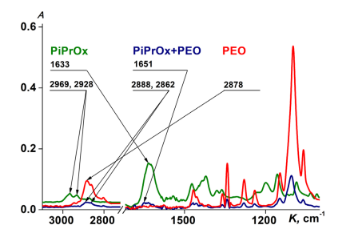

图6.PEO电纺纤维（红色曲线）、PiPrOx+PEO电纺纤维（蓝色曲线）和PiPrOx粉末（绿色曲线）样品的红外光谱。PEO，聚环氧乙烷；PiPrOx，聚-2-异丙基-2-恶唑啉[颜色图可在wileyonlinelibrary.com上查看]

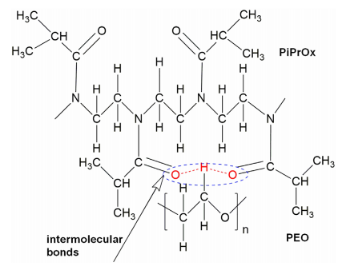

图7.在聚-2-异丙基-2-恶唑啉和聚乙二醇之间形成氢键的可能机理[颜色图可在wileyonlinelibrary.com上查看]
