DOI:10.1016/j.matlet.2020.128374
在此,研究者首次报告了通过同轴静电纺丝和直接离子交换-还原技术,基于银离子诱导的交联效应,成功制备了尺寸可控的银@聚酰亚胺(Ag@PI)杂化纳米管(NTs)。通过简单地改变同轴静电纺丝参数和静电纺丝溶液的浓度,可以分别在300-900nm和50-200nm范围内对Ag@PI杂化NTs的直径和壁厚进行微调。这种杂化材料具有独特的导电/介电层纳米管结构,融合了纳米级银和PI材料的优点。通过亚甲基蓝(MB)溶液的脱色对Ag@PI杂化NTs的光催化性能进行了表征。在Ag@PI NTs存在下,MB在210分钟内的脱色效率高达90%。

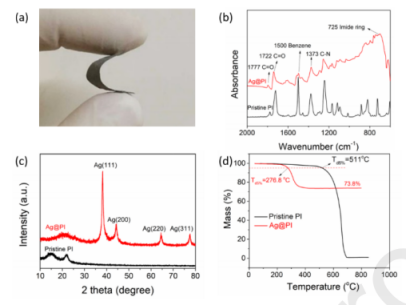

图1.(a)柔性Ag@PI NTs膜的照片,(b)原始PI和Ag@PI NTs的ATR-FTIR光谱,(c)XRD图谱,以及(d)TGA曲线。
图2.Ag@PI NTs的SEM图像。(a)表面形态,12wt%PAA,15wt%PEI,横截面:(b)12wt%PAA,15wt%PEI,(c)12wt%PAA,20wt%PEI和(d)12wt%PAA,25wt%PEI。流速:PAA 0.004ml/min,PEI 0.002ml/min。

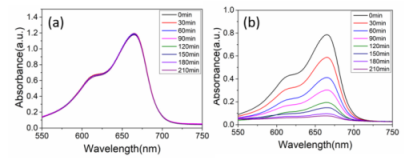

图3.不存在Ag@PI NTs时,亚甲基蓝水溶液(500mg/L)在室温下的吸附变化(a)以及存在Ag@PI NTs(0.05g)时,亚甲基蓝水溶液(500mg/L)在阳光下的吸附变化(b)。
