DOI:10.1016/j.psep.2020.07.024
工业化进程的加快带来了大气污染物排放量的增长。同时,对气溶胶过滤技术进步的需求正在朝可持续技术的方向发展。静电纺丝是一种广为人知的技术,能够制备出含不同添加剂的聚合物纳米纤维,并且可获得较小的孔径和纤维直径,以及符合空气过滤材料的理想特性。因此,这项工作旨在评估静电纺丝制备的醋酸纤维素(CA)纳米纤维和阳离子表面活性剂溴化十六烷基吡啶(CPB)对气溶胶纳米粒子的截留性能。采用扫描移动粒度仪(SMPS)对氯化钠(NaCl)气溶胶颗粒(直径从7到300 nm)进行压降和收集效率的测量。所使用的电纺纳米纤维的平均直径为239 nm,范围为113至398 nm。实验结果表明,纳米纤维对气溶胶纳米颗粒具有良好的渗透性(10-9 cm2)和高过滤效率(约100%),其中包括黑碳(BC)和新型冠状病毒。在1.6 cm s-1处的压降为1.8 kPa,这与报道中的一些高效纳米纤维过滤器相似。另外,它还截留了存在于空气中的BC颗粒,在375 nm波长下约为90%,在880 nm波长下约为60%。最后,本研究为未来设计具有再生、无毒、可生物降解及潜在抗菌特性的室内空气过滤器及滤材提供了参考。
图1.用于渗透性和纳米颗粒过滤效率测试的设备示意图。

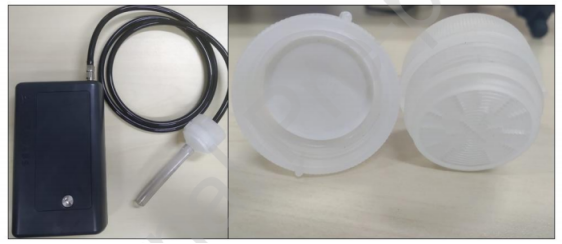

图2.MA200碳质颗粒监测仪,其支架含CA/CPB纳米纤维。
图3.(a)由21%CA和0.5%CPB制备的纳米纤维的SEM图像和(b)频率直径分布。
图4.使用CA/CPB纳米纤维过滤器时,平均压降与表面速度的函数关系。
图5.雾化器生成的NaCl的粒径分布。
图6.PM2.5采样后,2,000(a)和10,000(b)放大倍率下的CA/CPB纳米纤维过滤器的SEM图像。
