DOI: 10.1002/vnl.21786

本研究旨在探讨聚乙烯醇（PVA）/蒙脱土（MMT）纳米纤维在不同静电纺丝条件下对紫外辐射产生阻隔作用的可能性。为此，在不同情况下对具有不同重量比的PVA和纳米粘土（MMT）纳米纤维进行静电纺丝，并通过检测同一纤维网保护的亚甲基蓝染料的降解率，估算了纳米纤维网对紫外线辐射的防护量。采用紫外-可见分光光度法对亚甲基蓝进行分析。为了研究聚乙烯醇-蒙脱土复合纳米纤维的形态和相容性，采用X射线衍射、扫描电子显微镜和傅里叶变换红外光谱仪对其进行了研究。热重分析法用于研究和探索纳米纤维是如何抗热的。

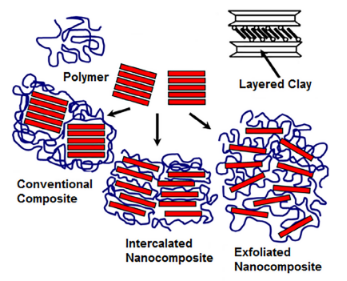

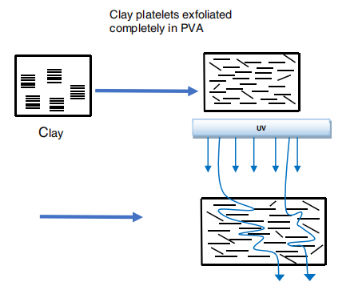

图1.粘土在聚合物基质中的分布示意图[颜色图可在wileyonlinelibrary.com上查看]

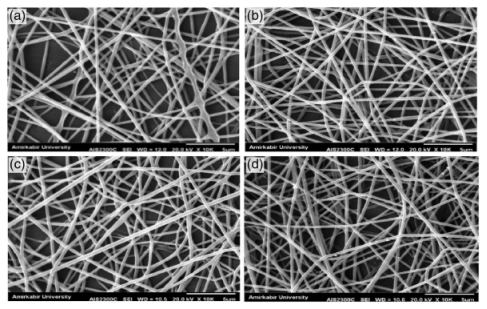

图2.聚乙烯醇-MMT纳米纤维复合材料的SEM图像。A，PVA；B，PVA/MMT1％；C，PVA/MMT3％；D，PVA/MMT5％

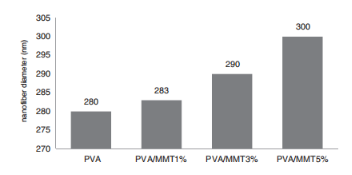

图3.纳米粘土浓度引起的直径变化图

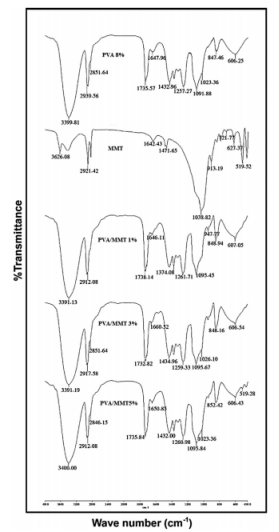

图4.FTIR结果比较

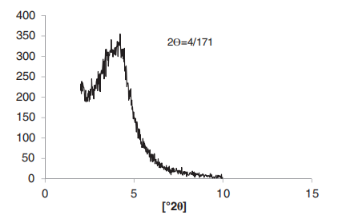

图5.有机粘土的XRD图

图6.XRD图：A，PVA；B，PVA/MMT1％；C，PVA/MMT3％；D，PVA/MMT5％

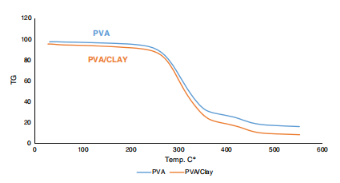

图7.PVA8％和PVA/MMT（3％）的TGA热像图[颜色图可在wileyonlinelibrary.com上查看]

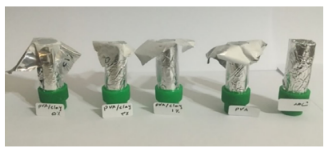

图8.将纳米纤维放在亚甲蓝容器上[颜色图可在wileyonlinelibrary.com上查看]

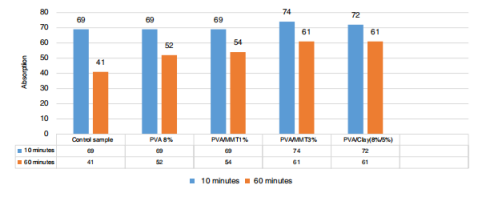

图9.分光光度法结果[颜色图可在wileyonlinelibrary.com上查看]

图10.通过PVA-MMT纳米复合材料纳米纤维的紫外光透射图[颜色图可在wileyonlinelibrary.com上查看]
