DOI: 10.1111/cote.12485

静电纺纳米纤维膜在医疗、过滤、传感和高性能纺织品等方面有着广泛的应用。近年来，出于美学目的，人们还对电纺纳米纤维膜的着色潜力进行了探索，本文首次报道了纤维素电纺纳米纤维膜的颜料着色。采用静电纺丝技术制备了醋酸纤维素静电纺纳米纤维膜，然后用氢氧化钠进行处理，合成了再生纤维素静电纺纳米纤维膜。然后，通过烘干装置，用市售颜料对纤维素垫进行着色。使用三种市售颜料可产生出色的K/S以及耐洗、耐光色牢度。还测试了着色废水的pH和总溶解固体含量，以及电纺纳米纤维膜的机械性能。采用衰减全反射-傅立叶变换红外光谱和扫描电子显微镜对样品进行了表征。

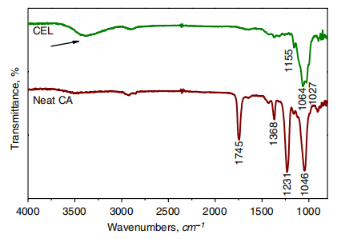

图1.CA和CEL ENMs的ATR-FTIR光谱。

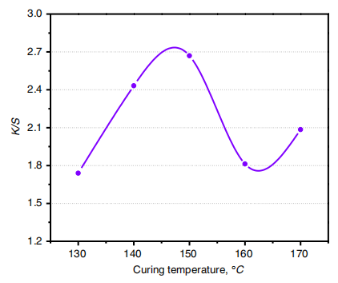

图2.烘烤温度对用CI颜料蓝15着色的CEL ENMs的K/S的影响（着色条件：颜料30g/L，粘合剂125g/L，Solidikol N 15g/L，磷酸二铵10mL/L，干燥温度30℃，干燥时间15分钟，烘烤时间3分钟）

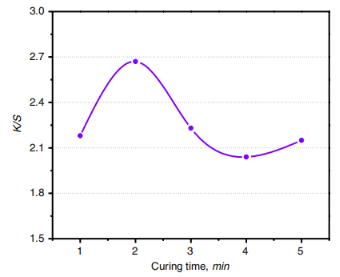

图3.烘烤时间对用CI颜料蓝15着色的CEL ENMs的K/S的影响（着色条件：颜料30g/L，粘合剂125g/L，Solidikol N 15g/L，磷酸二铵10mL/L，干燥温度30℃，干燥时间15分钟，烘烤温度150℃）

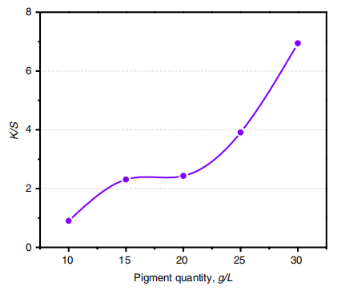

图4.CI颜料蓝15量对有色CEL ENMs的K/S的影响（着色条件：粘合剂125g/L，Solidikol N 15g/L，磷酸二铵10mL/L，干燥温度30℃，干燥时间15分钟，烘烤温度150℃，烘烤时间2分钟）

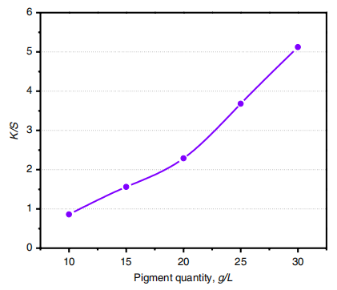

图5.CI颜料红170量对有色CEL ENMs的K/S的影响（着色条件：粘合剂125g/L，Solidikol N 15g/L，磷酸二铵10mL/L，干燥温度30℃，干燥时间15分钟，烘烤温度150℃，烘烤时间2分钟）

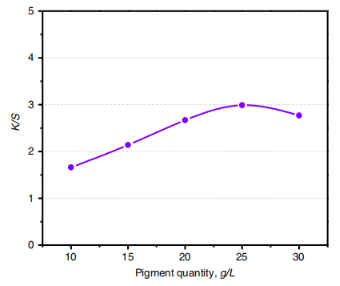

图6.CI颜料黄83量对有色CEL ENMs的K/S的影响（着色条件：粘合剂125g/L，Solidikol N 15g/L，磷酸二铵10mL/L，干燥温度30℃，干燥时间15分钟，烘烤温度150℃，烘烤时间2分钟）

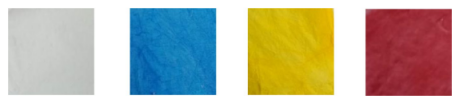

图7.无色以及用CI颜料蓝15、CI颜料黄83和CI颜料红170着色的CEL ENMs的照片图像。

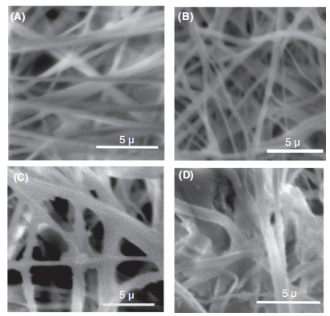

图8.CEL ENMs的扫描电子显微镜图像：（A）未着色；（B）用CI颜料蓝15着色；（C）用CI颜料红170着色；（D）用CI颜料黄83着色。
