DOI:10.1016/j.carbpol.2020.116754

皮肤损伤，尤其是大面积的全层伤口，严重影响着人们的日常生活和健康。同时，伤口愈合总是受到细菌感染的挑战。本研究旨在开发出可消毒的伤口敷料，通过结合壳聚糖衍生物和立体复合微晶（SC）的静电纺丝设计了一种新型多功能纳米纤维垫。在80℃下加热1h制备了聚乳酸/壳聚糖衍生物SC膜。由于SC的形成，加热垫的热性能和机械性能得到了增强，这限制了丙交酯链的流动性。体内伤口愈合试验表明，SC垫具有比对照组更好的伤口修复能力，15天内伤口愈合率为100％。总之，生物质基复合材料具有增强的热性能、机械性能、抗菌作用和抗氧化活性，为设计消毒伤口敷料提供了潜在的多功能平台。

图1.QCS-PDLA的1H-NMR光谱（A），CS（a）、QCS（b）和QCS-PDLA（c）的FT-IR光谱（B）。

图2.未处理和热处理的纳米纤维复合膜的形貌。

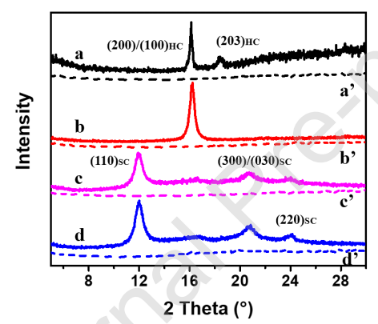

图3.热处理（a-d，实线）和未处理（a'-d'，虚线）PLA（a，a'）、PLA/QCS（b，b'）、PLA/QCS-PDLA（c，c'）和PLA/QCS-PDLA/QCS（d，d'）膜的XRD图谱。

图4.（A）热处理之前（a'-d'）和之后（a-d）,PLA（a，a'）、PLA/QCS（b，b'）、PLA/QCS-PDLA（c，c'）、PLA/QCS-PDLA/QCS（d，d'）纤维的DSC曲线。（B）膜的机械性能。热处理之前（a'-d'）和之后（a-d）的PLA（a，a'）、PLA/QCS（b，b'）、PLA/QCS-PDLA（c，c'）、PLA/QCS-PDLA/QCS（d，d'）膜。

图5.（A）用QCS处理的细菌悬浮液的菌落图像，其中包含热处理的PLA和PLA/QCS-PDLA膜。（B）经金黄色葡萄球菌（a1-d2）和大肠杆菌（a2-d2）处理的80℃热处理的纯PLA 4032D（a）、PLA/QCS（b）、PLA/QCS-PDLA（c）和QCS/QCS-PDLA/PLA（d）纳米纤维的SEM图像。

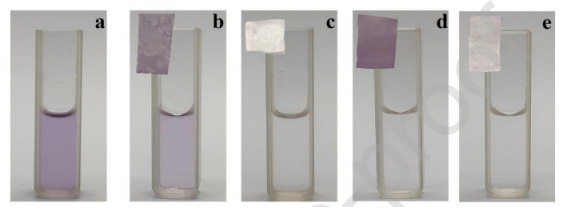

图6.DPPH对照（a）、PLA（b）、PLA/QCS（c）、PLA/QCS-PDLA（d）、PLA/QCS-PDLA/QCS（e）的清除活性。

图7.L929成纤维细胞在热处理膜上的细胞附着评估。附着在纤维上的细胞用AF488鬼笔环肽（细胞骨架）和DAPI（细胞核）染色，并用荧光显微镜观察（比例尺为50μm）。SEM图像显示L929在纤维上的形态（比例尺分别为50μm和10μm）。

图8.用不同膜处理0、5、10、15天的金黄色葡萄球菌感染皮肤缺损的数码照片。

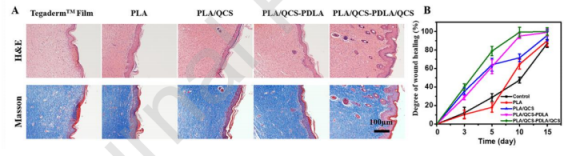

图9.在第15天（A），来自不同组的皮肤组织的H＆E染色和Masson染色。全层真皮伤口的伤口愈合程度与时间的函数关系（B）。
