DOI:10.1007/s13726-020-00844-2

立体复合聚乳酸（Sc-PLA）加捻纱的静电纺丝是生产PLA基纳米纤维结构的方法，该结构具有改善的物理和机械性能，可用作医疗器件。静电纺丝设备由两个喷嘴和一个通过连续工序制备加捻纱的卷绕/加捻装置组成。对高分子量聚（d-丙交酯）（PDLA）和聚（l-丙交酯）（PLLA）溶液及其1:1的共混溶液进行静电纺丝制备了纱线样品，并对其物理和机械性能进行了比较。形态学研究表明，形成了由无珠光滑纤维组成的均匀纱线。静电纺丝PLLA/PDLA混合溶液导致形成直径较小的纤维和纱线。DSC分析表明，与PLLA和PDLA样品（184℃）相比，Sc-PLA纱线具有更高的熔融峰（在230℃时），这表明该样品中形成了立体复合微晶。经过等温热处理后，FTIR和WAXD分析也证实了电纺Sc-PLA纱线中立体络合物晶体的形成。此外，由于在静电纺丝过程中形成了立体复合微晶，该纱线的断裂应力和杨氏模量增加，断裂应变（％）降低。在静电纺丝过程中采用立体复合的方法，同时以加捻纱的形式收集立体复合纳米纤维，可以改善PLA纳米纤维结构固有的物理和机械特性的不足，使其更好地满足于医疗纺织品的高级应用。

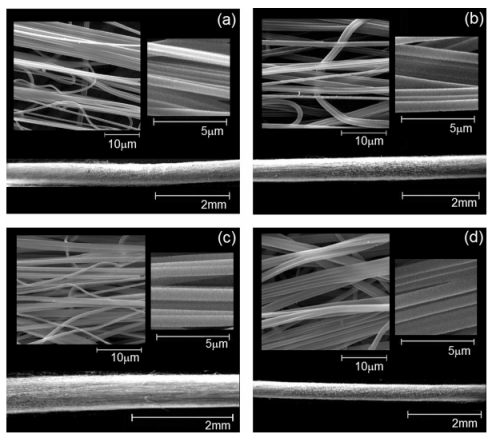

图1.静电纺丝纱线的SEM显微照片：a）PLLA，b）PDLA，c）杂化PLLA/PDLA和d）Sc-PLA、

图2.电纺纤维的AFM图像：a）PLLA，b）PDLA和c）Sc-PLA

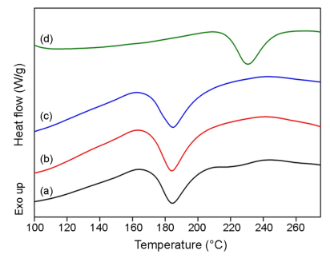

图3.静电纺丝纱线的DSC曲线：a）PLLA，b）PDLA，c）杂化PLLA/PDLA和d）Sc-PLA

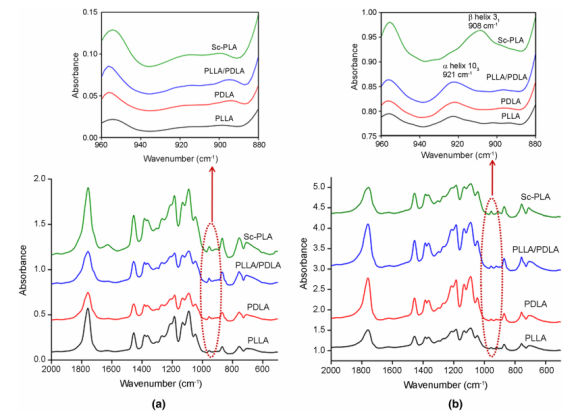

图4.由PLLA、PDLA、PLLA/PDLA和Sc-PLA溶液的混合物制备的静电纺丝纱线在80℃下热处理2h之前（a）和之后（b）的FTIR光谱（插图：960-880 cm-1波数范围内的光谱）

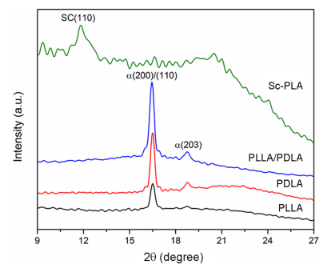

图5.在80℃下热处理2h后，由PLLA、PDLA、PLLA/PDLA和Sc-PLA溶液的混合物制备的静电纺丝纱线的WAXD曲线

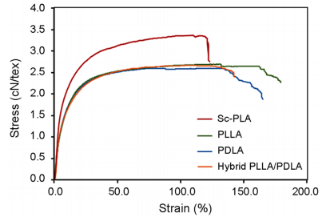

图6.PLA基静电纺丝纱线的应力-应变曲线

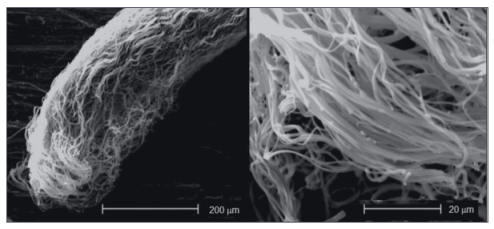

图7.在拉伸载荷下，从电纺Sc-PLA纱线的端部破坏处获得的SEM显微照片
