DOI:10.1016/j.ejpb.2020.06.023
静电纺丝工艺是制备各种载药口腔分散薄膜(ODFs)的有效方法。但是,目前很少有研究将电纺ODFs(eODFs)与传统流延膜(CFs)的药理性能进行比较。在这项研究中,采用静电纺丝和浇铸法,将镇痛剂苯甲酸利扎曲普坦(RB)与PVP和PVA配制成ODFs。随后对ODFs的形态、固态性能和机械特性进行了表征。在药代动力学研究之前,还评估了ODFs的剂量单位均匀度、崩解行为和溶解模式。所得CFs和eODFs的外观分别为半透明和白色。扫描电子显微镜显示,eODFs含纳米孔结构,而CFs没有观察到孔。在没有药物-聚合物相互作用的情况下,RB无定形分散在这两种膜中。eODFs和CFs的剂量单位均匀度符合欧洲药典规定。与CFs相比,eODFs具有更大的柔性和更低的刚性,并显示出更快的崩解和溶解速率。此外,相对于CFs和市售RB片剂,eODFs具有更高的生物利用度和更短的Tmax。这项研究表明,eODFs在体内药理作用方面优于CFs,这可归因于由静电纺丝工艺获得的eODFs的亚微米结构。
图1.放大倍数为20K(a)和55.6K(b)的eODFs的表面形态SEM图像,eODFs的直径分布(c)和CFs的SEM图像(d)。
图2.纯RB(a)、PVP(b)、PVA(c)、药物-聚合物物理混合物(d)、RB负载的eODFs(e)和RB负载的CFs(f)的DSC热分析图(A)。纯RB(a)、PVA(b)、PVP(c)、RB负载的eODFs(d)和RB负载的CFs(e)的X射线衍射图(B)。PVA(a)、PVP(b)、RB(c)、RB负载的CFs(d)和RB负载的eODFs(e)的FTIR光谱(C)。
图3.RB-eODFs和RB-CFs的拉伸应力应变曲线(a)和各种相关参数(b)。

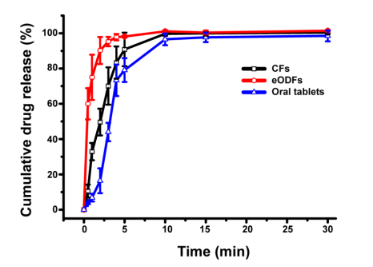

图4.eODFs、CFs和含RB的口服片剂的药物释放曲线。
图5.以7 mg/kg的剂量(n=4)施用不同制剂后,大鼠RB的平均血药浓度-时间曲线。
