DOI:10.1016/j.mtcomm.2020.101425
本研究旨在采用铜（I）催化叠氮-炔环加成“Click”反应（CuAAC）和静电纺丝工艺，在载玻片表面沉积最常见的胆汁酸，如具有聚氯乙烯（PVC-LCA）纳米纤维涂层的石胆酸（LCA）和鹅去氧胆酸（CDCA）（PVC-LCA和PVC-CDCA）。通过红外光谱（FT-IR-1H-NMR）、热重分析（TGA）和差示扫描量热（DSC）、润湿性（WCA）和形态分析（SEM）对所得纳米纤维及其中间体进行了表征。大量表征显示，叠氮基官能化的PVC（PVC-N3）以及炔端基官能化的LCA和CDCA（LCA-炔烃和CDCA-炔烃）之间的CuAAC成功实现了胆汁酸官能化的PVC-LCA和PVC-CDCA。与原始PVC及其颗粒物相比，由静电纺丝制备的纳米纤维的热性能、亲水性和形态特征均得到了有效地改善。此外，SEM图像显示形成了纳米级、均匀、光滑呈圆柱形的纤维，且无游离珠。实现的可变性能归因于最终聚合物中存在刚性类固醇骨架、三唑环和游离的-OH基团。因此，很显然，这种简便的组合方法对于从事潜在生物医学PVC应用研究的学者来说是备受鼓舞的。
图1.（a）PVC-N3、LCA-炔烃和PVC-LCA以及（b）PVC-N3、CDCA-炔烃和PVC-CDCA的FT-IR光谱。
图2.PVC-N3、LCA-炔烃、CDCA-炔烃、PVC-LCA和PVC-CDCA的1H-NMR光谱。

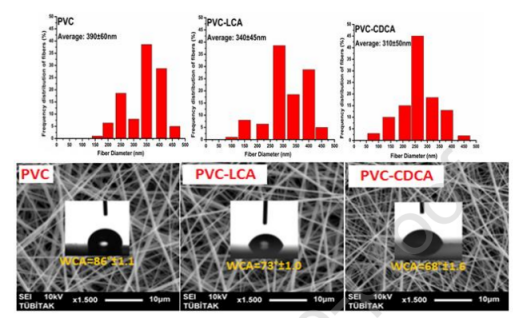

图3.原始PVC、PVC-LCA和PVC-CDCA纳米纤维的SEM图像、频率分布和平均直径以及上面的水滴照片。
图4.PVC颗粒、PVC纳米纤维、PVC-LCA纳米纤维和PVC-CDCA纳米纤维的TGA曲线。

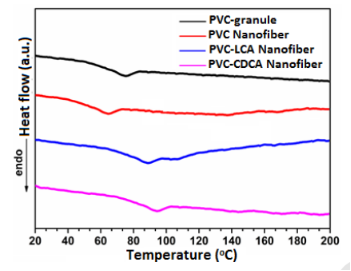

图5.PVC颗粒、PVC纳米纤维、PVC-LCA纳米纤维和PVC-CDCA纳米纤维的DSC热分析图。
