DOI:10.1016/j.msec.2020.111226

骨组织工程是适用于修复骨缺损的一种新方法。可通过生理相关的物理信号，即电刺激的导电支架是组织工程应用中非常有前途的候选材料。在本研究中，采用两种不同的方法制备了碳纳米纤维/金纳米颗粒（CNF/AuNP）导电支架。这两种方法分别是将AuNPs与静电纺丝溶液共混的混合静电纺丝，以及将AuNPs电喷雾与静电纺丝同时进行的静电纺丝/电喷雾。对所制备的电纺膜进行稳定化/碳化处理。通过SEM、XRD、FT-IR和拉曼光谱对支架进行表征。SEM表征显示电纺和电喷雾纳米纤维的形貌有所改善，直径略有减小（分别从178.66±38.40 nm减小至157.94±24.14 nm和120.81±13.77 nm）。拉曼光谱显示石墨化得到了改善。在电喷雾和混合静电纺丝模式下，电导率分别提高29.2％和81％。直接进行间接MTT和LDH毒性试验以评估MG63细胞的毒性，但未观察到明显的毒性，并且支架对细胞增殖没有不利影响。综述所述，该支架在骨组织工程中具有广阔的应用前景。

图1.GCNF混合支架的SEM和EDX表征。a）CNF的SEM，b）CNF（Au）的EDX，c）CNF/1％AuNP的SEM，d）CNF/1％AuNP的EDX，e）CNF/2.5％AuNP的SEM，f）CNF/2.5％AuNP（Au）的EDX，g）CNF/5％AuNP的SEM，h）CNF/5％AuNP（Au）的EDX。

图2.GCNF喷涂支架的SEM和EDX表征。a）CNF的SEM，b）CNF（Au）的EDX，c）CNF/喷涂5％AuNP的SEM，d）CNF/喷涂5％AuNP的EDX，e）CNF/喷涂10％AuNP的SEM，f）CNF/喷涂10％AuNP（Au）的EDX。

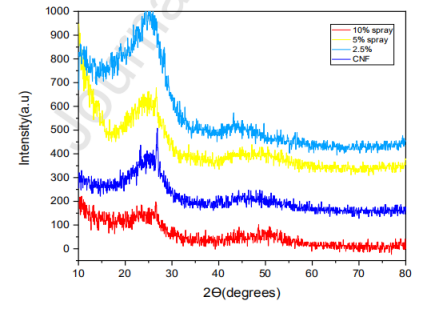

图3.CNF的X射线衍射（XRD）图以及CNF/AuNP的不同组合。

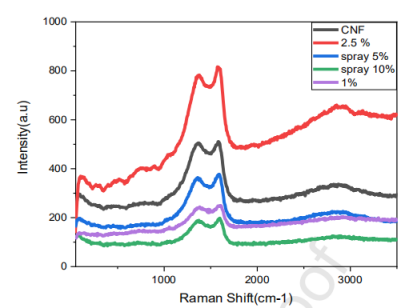

图4.CNF和GCNF混合支架的拉曼光谱。

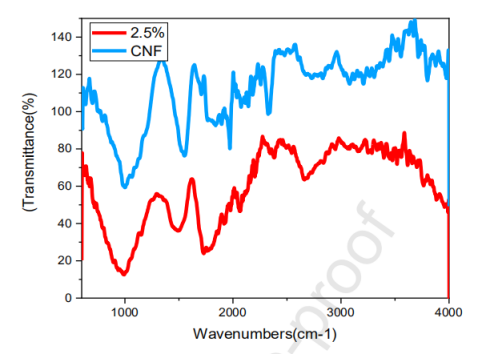

图5.CNF和CNF/AuNP的FT-IR光谱。

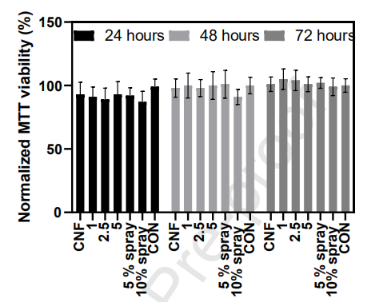

图6.MG63细胞存活率的间接MTT分析结果。

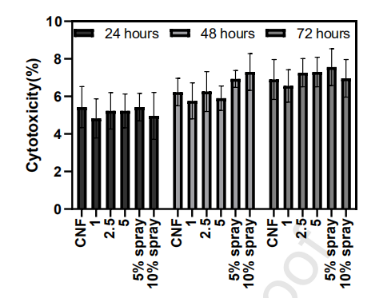

图7.MG63细胞毒性的LDH结果。

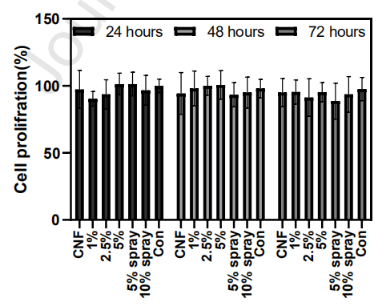

图8.CNF和CNF/AuNP上Mg-63细胞的细胞增殖。

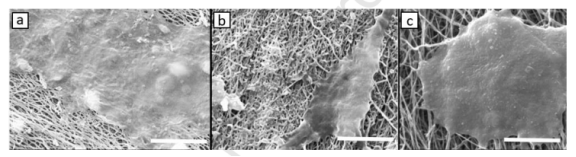

图9.在CNF（a）、CNF/2.5％AUNP支架（b）和喷涂5％AuNP的CNF（c）上的细胞附着和形态。比例尺=10μm
