DOI:10.1016/j.matlet.2020.128238

具有均匀管状结构的聚合物神经引导导管（NGCs）被广泛用作神经组织工程中的支架。但是，NGCs的大量崩塌严重阻碍了其进一步的实际应用。因此，采用静电纺丝技术设计并制备了具有多层结构的梯度降解神经导管（GD-NGC）。GD-NGC由具有不同聚乳酸（PLA）/聚乙醇酸（PGA）比的五层聚乳酸-乙醇酸共聚物（PLGA）组成。与普通的NGCs相比，新型GD-NGC从内层到外层会适度逐步降解，并且具有同等或更好的特性，例如孔隙率、吸水率、机械性能和生物相容性。总体而言，GD-NGC在神经组织工程中具有广阔的应用潜力。

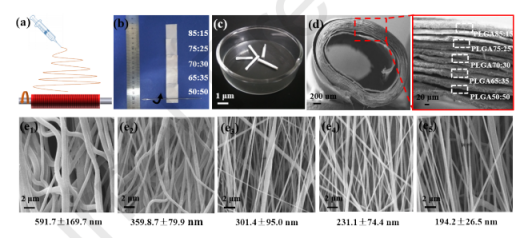

图1.PLGA电纺膜和GD-NGC的制备过程示意图和SEM图像。（a）静电纺丝的基本设置；（b）将电纺PLGA膜按顺序放置并轧制；（c）所制备的GD-NGCs；（d）GD-NGC和（e）PLGA电纺膜的横截面SEM图像（e1）（50:50），（e2）（65:35），（e3）（70:30），（e4）（75:25），（e5）（85:15）。插图说明了GN-NGC的壁结构。

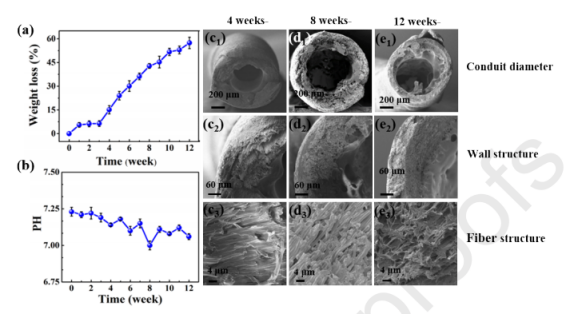

图2.GD-NGCs的体外降解。（a）在GD-NGCs降解过程中降解介质的重量损失（％）和（b）pH值变化。GD-NGCs在4周（c1-c3）、8周（d1-d3）和12周（e1-e3）后的形态变化。所有实验均一式三份进行。数据显示为平均值±标准偏差（SD）。

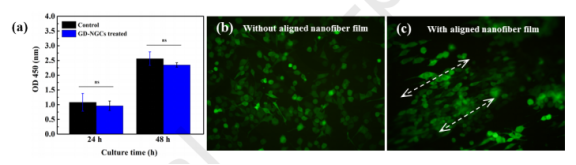

图3.GD-NGC的生物相容性和纳米纤维膜上生长的RSC96细胞的形态特征。（a）通过CCK-8分析测定的细胞活力；ns：无显著性。（b）5天后在随机纳米纤维膜和（c）取向纳米纤维膜上培养的RSC96细胞。（双箭头指示取向膜轴。比例尺：20μm）。
