DOI: 10.1039/d0ra03984e

采用静电纺丝技术成功制备了聚丙烯腈/NaYF4:Eu+3纳米磷光体复合纳米纤维。在239 nm的激发波长下，静电纺纳米纤维表现出强烈的梯度蓝光发射（X2=0.254，Y2=0.152和X3=0.233，Y3=0.139）。纳米纤维的形态和结构表征证实了纳米磷光体的均匀分散，而光致发光光谱则证实了其发光性能的可调性。

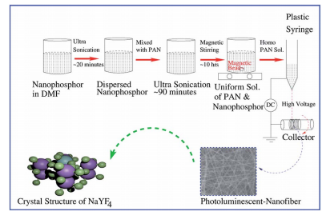

图1.PAN/NaYF4:Eu+3光致发光纳米纤维（PLNs）的工艺和制备示意图。

图2.NaYF4的立方相晶体结构（由[蓝→钠（Na）、红→钇（Y）和绿→氟（F）]创建）。

图3.纳米磷光体浓度为5％的PAN/NaYF4:Eu+3电纺PLNs的XRD图谱（a）和浓度为8％的PLNs的XRD图谱（b）。

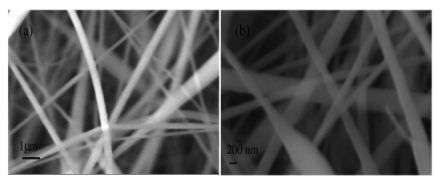

图4.PAN/NaYF4:Eu+3电纺PLN的SEM图像，其中（a）为5％，（b）为8％。

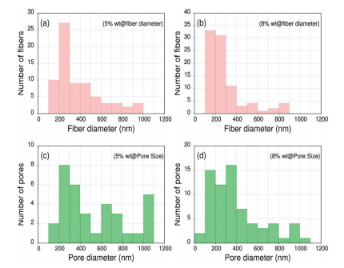

图5.PAN/NaYF4:Eu+3 PLNs的SEM图像纹理分析。（a和b）显示了5和8％时的纤维直径分布（FDD），（c和d）显示了5和8％时的孔径分布（PSD）。

图6.PAN/NaYF4:Eu+3 PLNs@8％的EDX光谱

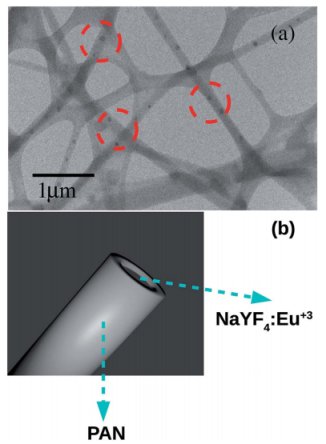

图7.（a）PLNs的HRTEM图像显示均匀嵌入纳米纤维内部的NaYF4:Eu+3纳米颗粒，（b）PAN纳米纤维内部NaYF4:Eu+3晶体的观察原图。

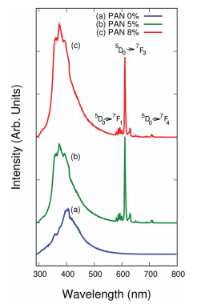

图8.（a）纯PAN、（b）PAN/NaYF4:Eu+3 PLNs@5％和（c）@8％在239 nm激发波长下的光致发光光谱。

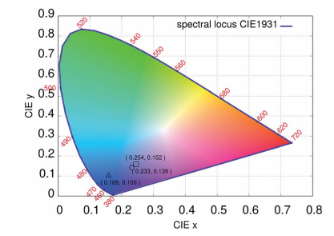

图9.对应于239 nm激发波长的电纺纳米纤维的CIE（1931）色度图，CIE坐标为（X1=0.169，Y1=0.10）@PAN表示为△，（X2=0.254，Y2=0.152）@5％表示为□，（X3=0.233，Y3=0.139）@8％表示为○。
