DOI: 10.1021/acsami.0c07352

通过静电纺丝技术制备了由一层聚己内酯和一种物理交联的海藻酸盐包埋ZnO纳米粒子组成的多层纳米纤维膜，作为具有药物递送能力的潜在伤口愈合贴片。为了在不干扰膜特有纳米纤维结构的前提下，同时去除作为海藻酸盐共纺剂的聚环氧乙烷，开发了一种洗涤交联工艺。通过单轴拉伸试验评估样品的机械性能，显示其具有适当的阻力和可管理性，并通过热重分析证实了其良好的热稳定性。聚己内酯外层使样品具有良好的拒液性能，而海藻酸盐层则具有促进细胞活力、去除渗出液和交换气体的能力，从而能够促进组织再生。此外，使用亚甲基蓝和甲基橙作为模型分子，可观察到该材料具有良好的药物递送能力。事实上，根据性质和染料负载浓度，可以很容易地调节释放动力学以获得缓慢控制的释放或快速的爆发释放。因此，所提出的海藻酸盐-聚己内酯膜代表了一类适用于大规模生产的创新、简单且低成本的伤口愈合贴片。

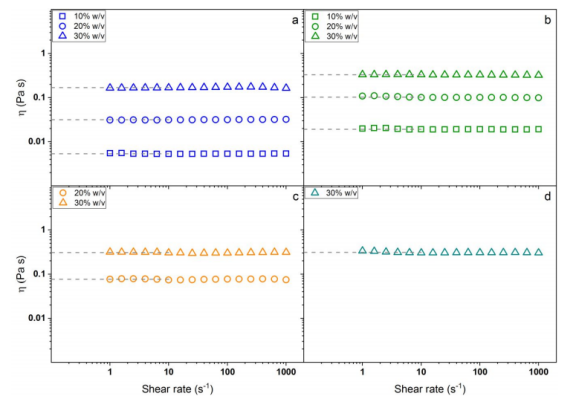

图1.PCL溶液在丙酮（a）、冰醋酸（b）、冰醋酸/丙酮1/1混合物（c）和冰醋酸/丙酮3/1混合物（d）中的稳态粘度曲线。虚线表示在低剪切速率值下用直线拟合的实验数据。

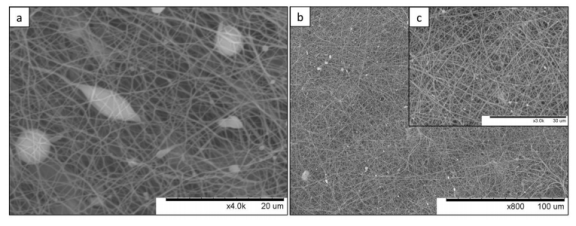

图2.交联膜的SEM图像。PCL纳米纤维显示在（a）中，SA基纳米纤维在（b）中以低放大率显示，在（c）中以高放大倍率显示。

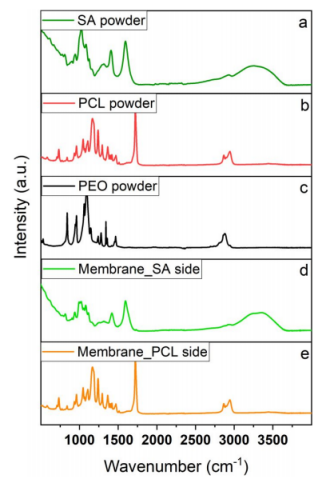

图3.SA粉末（a）、PCL粉末（b）、PEO粉末（c）、交联膜的SA侧（d）和交联膜的PCL侧（e）的FTIR光谱。

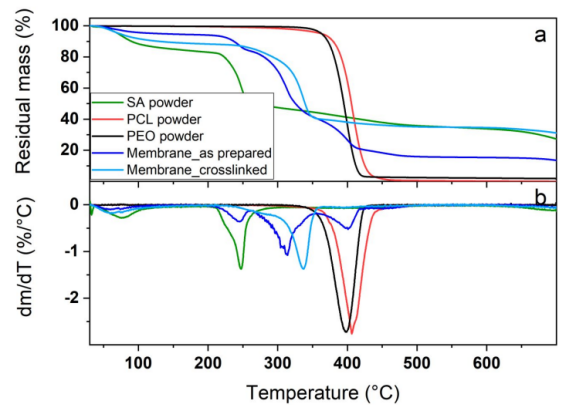

图4.洗涤-交联过程之前和之后，SA、PCL和PEO聚合物粉末以及多层膜的热降解曲线（a）和相关的一阶导数曲线（b）。

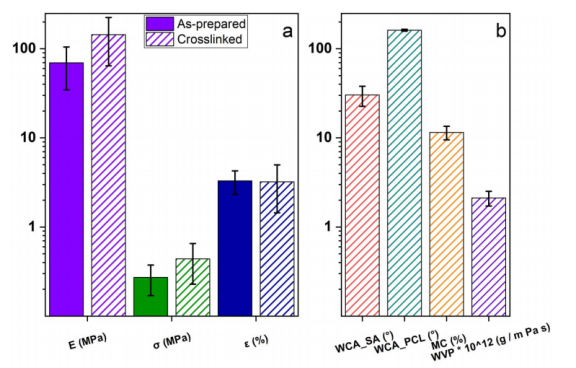

图5.（a）所制备的膜（实心条）和交联膜（虚线）的机械性能总结。（b）交联膜与水有关性质的概述。

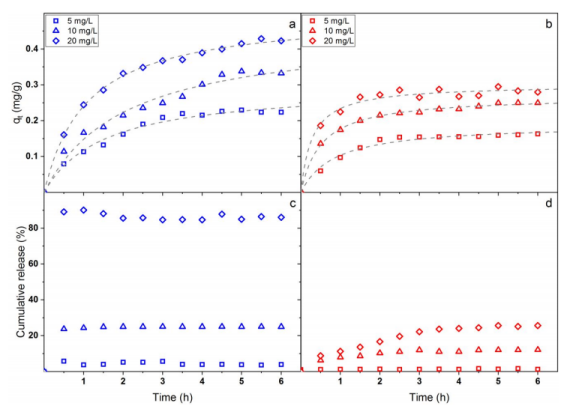

图6.多层膜对（a）MB和（b）MO的吸附动力学，点划线表示用伪二级模型拟合的实验数据。多层膜对（c）MB和（d）MO的释放动力学。

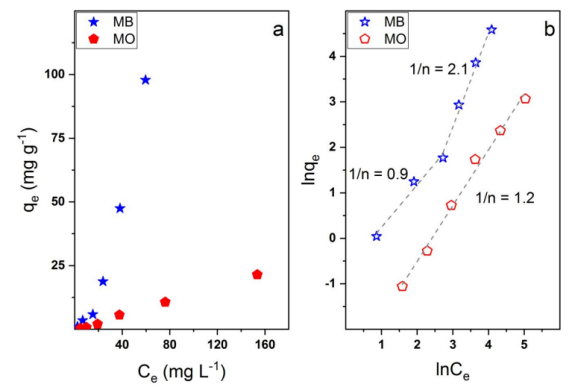

图7.（a）多层膜对MB（星形符号）和MO（菱形符号）的吸附等温线，（b）线性Freundlich模型。
